| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |
2316SM-XXG-CP (BH-XXSMD) серия |

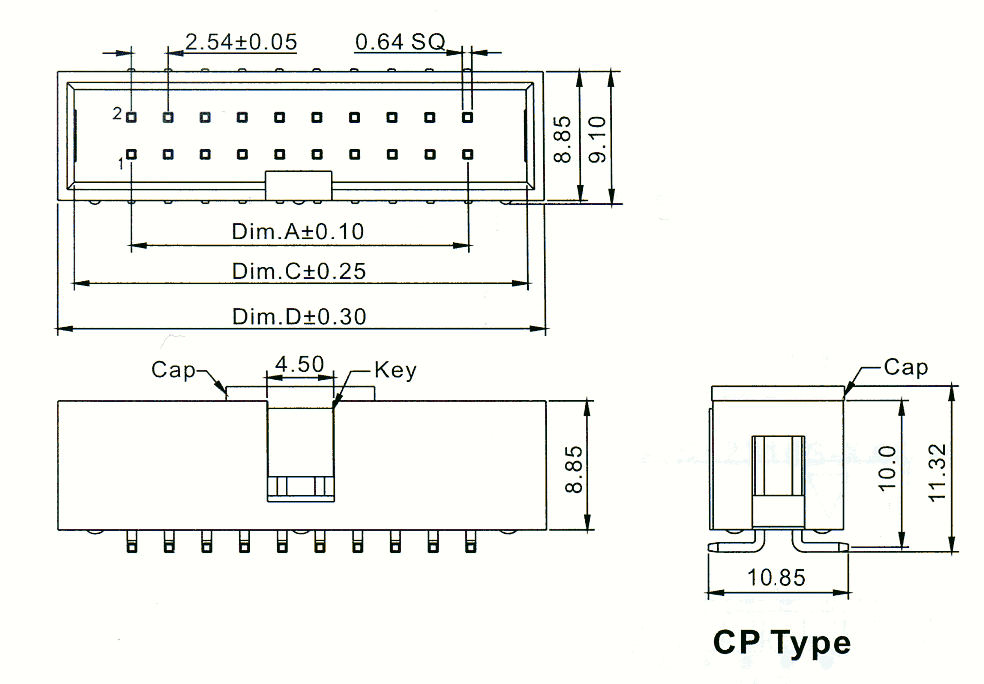

вилка закрытая прямая с монтажной крышкой для поверхностного монтажа на плату , шаг 2,54 мм x 2,54мм
|
|
|
| 2316SM |
- |
XX |
G |
- |
CP |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) крышка
|
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
| Марка |
Наименование |
Кол-во
контактов |
Размеры, мм |
| A |
B |
| 2316SM-06G-CP |
BH-6SMD |
6 |
5,08 |
15,24 |
| 2316SM-08G-CP |
BH-8SMD |
8 |
7,62 |
17,78 |
| 2316SM-10G-CP |
BH-10SMD |
10 |
10,16 |
20,32 |
| 2316SM-12G-CP |
BH-12SMD |
12 |
12,70 |
22,86 |
| 2316SM-14G-CP |
BH-14SMD |
14 |
15,24 |
25,40 |
| 2316SM-16G-CP |
BH-16SMD |
16 |
17,78 |
27,94 |
| 2316SM-20G-CP |
BH-20SMD |
20 |
22,86 |
33,02 |
| 2316SM-24G-CP |
BH-24SMD |
24 |
27,94 |
38,10 |
| 2316SM-26G-CP |
BH-26SMD |
26 |
30,48 |
40,64 |
| 2316SM-30G-CP |
BH-30SMD |
30 |
35,56 |
45,72 |
| 2316SM-34G-CP |
BH-34SMD |
34 |
40,64 |
50,80 |
| 2316SM-40G-CP |
BH-40SMD |
40 |
48,26 |
58,42 |
| 2316SM-50G-CP |
BH-50SMD |
50 |
60,96 |
71,12 |
| 2316SM-60G-CP |
BH-60SMD |
60 |
73,66 |
83,82 |
| 2316SM-64G-CP |
BH-64SMD |
64 |
78,74 |
88,90 |
|
|
|
|
|
|
