Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54

2316SM-XXG-PG (BH-XXSMD) серия

вилка закрытая прямая с направляющими на плату для поверхностного монтажа, шаг 2,54 мм x 2,54мм


2316SM-XXG-PG (BH-XXSMD) серия, вилка закрытая прямая с направляющими на плату для поверхностного монтажа, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC



2316SM - XX G - PG
1   2 3   4

1) серия
2) количество контактов
3) частичное золочение
4) PG - направляющие в плату

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Марка Наименование Кол-во
контактов

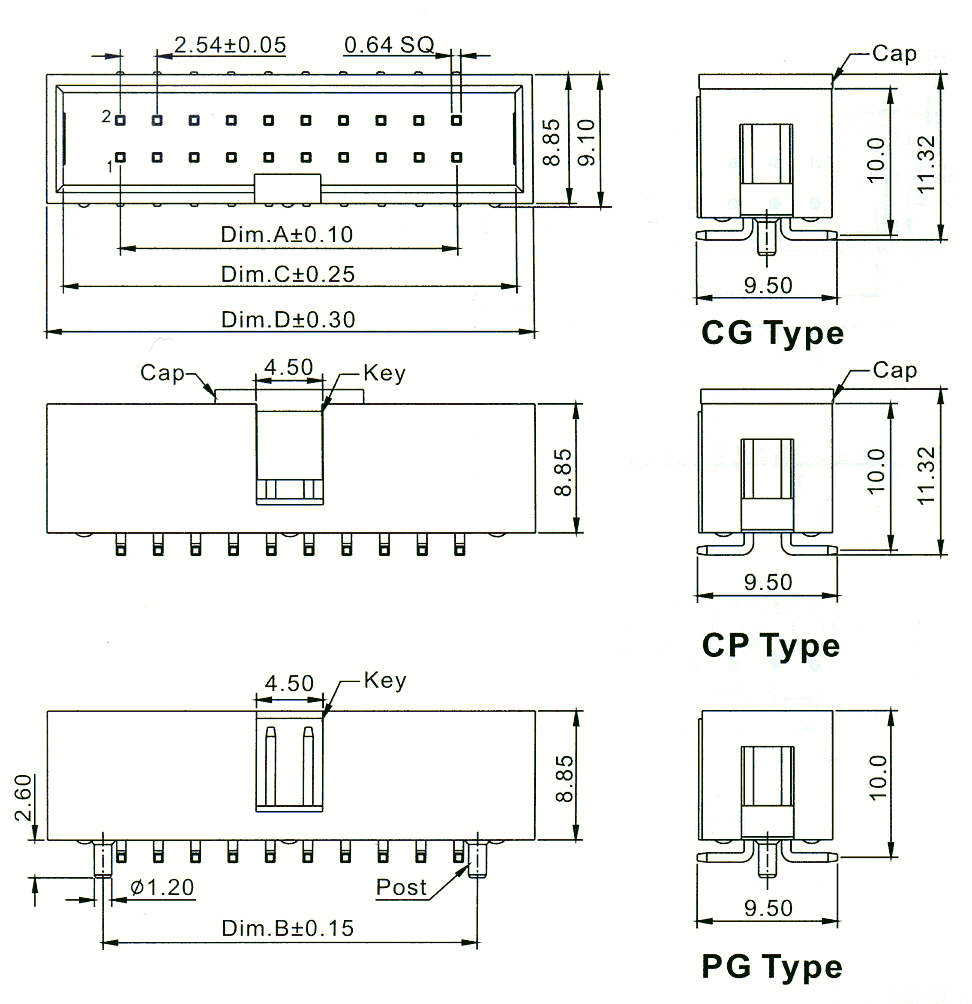

Размеры, мм
A B
2316SM-06G-PG BH-6SMD 6 5,08 15,24
2316SM-08G-PG BH-8SMD 8 7,62 17,78
2316SM-10G-PG BH-10SMD 10 10,16 20,32
2316SM-12G-PG BH-12SMD 12 12,70 22,86
2316SM-14G-PG BH-14SMD 14 15,24 25,40
2316SM-16G-PG BH-16SMD 16 17,78 27,94
2316SM-20G-PG BH-20SMD 20 22,86 33,02
2316SM-24G-PG BH-24SMD 24 27,94 38,10
2316SM-26G-PG BH-26SMD 26 30,48 40,64
2316SM-30G-PG BH-30SMD 30 35,56 45,72
2316SM-34G-PG BH-34SMD 34 40,64 50,80
2316SM-40G-PG BH-40SMD 40 48,26 58,42
2316SM-50G-PG BH-50SMD 50 60,96 71,12
2316SM-60G-PG BH-60SMD 60 73,66 83,82
2316SM-64G-PG BH-64SMD 64 78,74 88,90

2316SM-XXG-PG (BH-XXSMD) серия, вилка закрытая прямая с направляющими на плату для поверхностного монтажа, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
