| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |

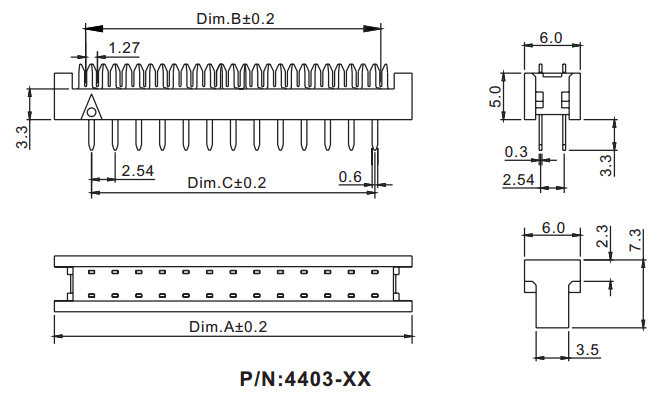

4403-XX (FDC-XX, DS1018-XX) серия |
|
колодки на плоский кабель (шлейф) IDC с шагом 1,27 мм для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 1,27 мм
|
1) серия:
4403
2) количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
18: 2x9
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
50: 2x25
60: 2x30
64: 2x32
|
Колодки на плоский кабель (шлейф) с шагом 1,27 мм для монтажа в отверстия серии 4403-XX (FDC-XX, DS1018-XX), шаг 2,54x2,54 мм предназначены для неразъемного соединения шлейфа с печатной платой внутри электронной аппаратуры.
Для обжима колодок этой серии предназначен
плоский кабель (шлейф) с шагом 1.27 мм.
Колодки на плоский кабель (шлейф) с шагом 1,27 мм для монтажа в отверстия серии 4403-XX (FDC-XX, DS1018-XX), шаг 2,54x2,54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 30 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав с золочением
|
| 20652 |
4403-06 |
FDC-06, DS1018-06 |
2x3 |
13,07 |
6,35 |
5,08 |
| 47950 |
4403-08 |
FDC-08, DS1018-08 |
2x4 |
15,61 |
8,89 |
7,62 |
| 17280 |
4403-10 |
FDC-10, DS1018-10 |
2x5 |
18,15 |
11,43 |
10,16 |
| 47951 |
4403-12 |
FDC-12, DS1018-12 |
2x6 |
20,69 |
13,97 |
12,70 |
| 17279 |
4403-14 |
FDC-14, DS1018-14 |
2x7 |
23,23 |
16,51 |
15,24 |
| 21316 |
4403-16 |
FDC-16, DS1018-16 |
2x8 |
25,77 |
19,05 |
17,78 |
| 137191 |
4403-18 |
FDC-18, DS1018-18 |
2x9 |
28,31 |
21,59 |
20,32 |
| 17278 |
4403-20 |
FDC-20, DS1018-20 |
2x10 |
30,85 |
24,13 |
22,86 |
| 16689 |
4403-24 |
FDC-24, DS1018-24 |
2x12 |
35,93 |
29,21 |
27,94 |
| 17277 |
4403-26 |
FDC-26, DS1018-26 |
2x13 |
38,47 |
31,75 |
30,48 |
| 24421 |
4403-30 |
FDC-30, DS1018-30 |
2x15 |
43,55 |
36,83 |
35,56 |
| 24422 |
4403-34 |
FDC-34, DS1018-34 |
2x17 |
48,63 |
41,91 |
40,64 |
| 24424 |
4403-50 |
FDC-50, DS1018-50 |
2x25 |
68,95 |
62,23 |
60,96 |
| 24425 |
4403-60 |
FDC-60, DS1018-60 |
2x30 |
81,65 |
74,93 |
73,66 |
| 47989 |
4403-64 |
FDC-64, DS1018-64 |
2x32 |
86,73 |
80,01 |
78,74 |

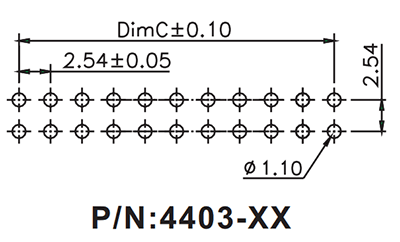

Разметка платы
|
|
|
|
|
