Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм

4408-XX (FDC2-XX) серия

колодки на плоский кабель (шлейф) IDC для монтажа в отверстия, шаг 2,0 мм x 2,0мм


Колодки на плоский кабель (шлейф) для монтажа в отверстия серии 4408-XX (FDC2-XX), шаг 2,0 мм x 2,0мм, Разъемы для плоского кабеля серии IDC

Для данной серии разъемов применяются:

шлейфы плоские IDC, шаг 1,0 мм



4408 - XX
1   2

1) серия
2) количество контактов

Колодки на плоский кабель (шлейф) для монтажа в отверстия серии 4408-XX (FDC2-XX), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.

Для обжима колодок этой серии предназначен
плоский кабель (шлейф) с шагом 1.0 мм.

Колодки на плоский кабель (шлейф) для монтажа в отверстия серии 4408-XX (FDC2-XX), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 230 V AC
Сопротивление контактов: 15 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

код
товара
марка аналог кол-во
контактов
136883 4408-06 FDC2-06 2x3
136884 4408-08 FDC2-08 2x4
47967 4408-10 FDC2-10 2x5
136885 4408-12 FDC2-12 2x6
47968 4408-14 FDC2-14 2x7
47969 4408-16 FDC2-16 2x8
47970 4408-18 FDC2-18 2x9
47971 4408-20 FDC2-20 2x10
47972 4408-22 FDC2-22 2x11
47973 4408-24 FDC2-24 2x12
47974 4408-26 FDC2-26 2x13
47975 4408-28 FDC2-28 2x14
136886 4408-30 FDC2-30 2x15
136887 4408-32 FDC2-32 2x16
47976 4408-34 FDC2-34 2x17
136888 4408-36 FDC2-36 2x18
136889 4408-38 FDC2-38 2x19
136890 4408-40 FDC2-40 2x20
136891 4408-44 FDC2-44 2x22
136892 4408-48 FDC2-48 2x24
136893 4408-50 FDC2-50 2x25
136894 4408-54 FDC2-54 2x27
136895 4408-56 FDC2-56 2x28
136896 4408-60 FDC2-60 2x30
136897 4408-64 FDC2-64 2x32
136898 4408-68 FDC2-68 2x34

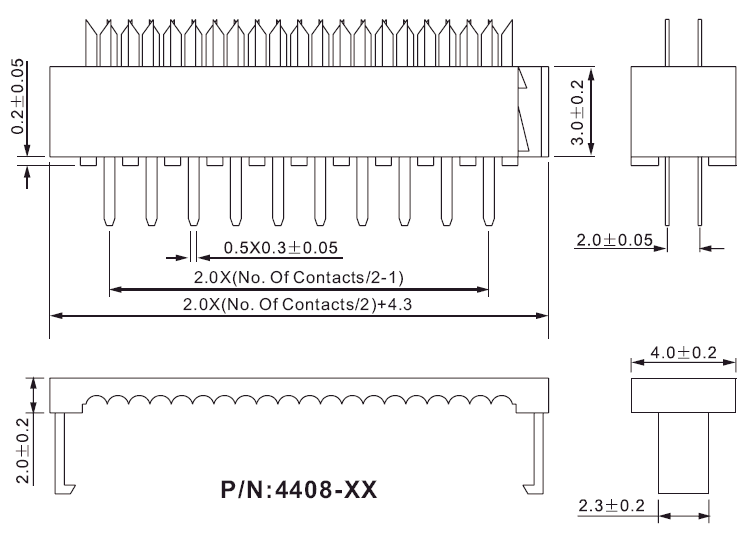

4408-XX (FDC2-XX) серия, колодка с гладкой поверхностью зажима на плоский кабель (шлейф) для монтажа в отверстия, шаг 2,0 мм x 2,0мм, Разъемы для плоского кабеля серии IDC

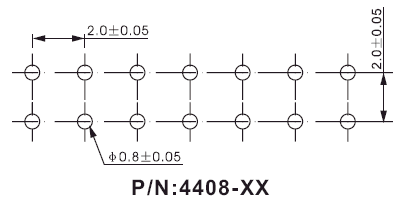

Разметка платы
