Разъемы для печатного шлейфа серии FPC

1224SM1-40 - шаг 1,0 мм, для поверхностного монтажа

1224SM1-40 - шаг 1,0 мм, для поверхностного монтажа, Разъемы для печатного шлейфа серии FPC Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -40...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

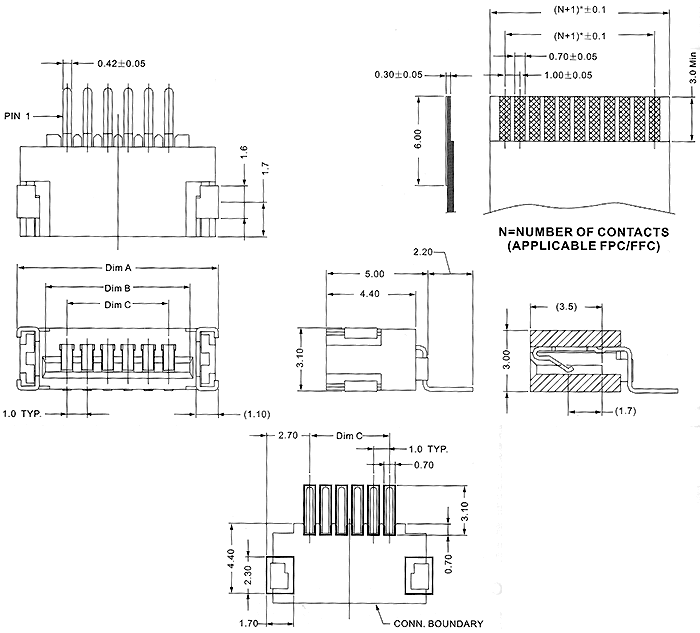

1224 SM1 - XX - 40
1 2   3   4
1) Серия
2) SM1: однорядный для поверхностного монтажа
3) Количество контактов
4) 30: боковой вход



Кол-во
контактов
Размеры, мм Кол-во
контактов
Размеры, мм
A B C A B C
4 7,9 5,05 3,0 19 22,9 20,05 18,0
5 8,9 6,05 4,0 20 23,9 21,05 19,0
6 9,9 7,05 5,0 21 24,9 22,05 20,0
7 10,9 8,05 6,0 22 25,9 23,05 21,0
8 11,9 9,05 7,0 23 26,9 24,05 22,0
9 12,9 10,05 8,0 24 27,9 25,05 23,0
10 13,9 11,05 9,0 25 28,9 26,05 24,0
11 14,9 12,05 10,0 26 29,9 27,05 25,0
12 15,9 13,05 11,0 27 30,9 28,05 26,0
13 16,9 14,05 12,0 28 31,9 29,05 27,0
14 17,9 15,05 13,0 29 32,9 30,05 28,0
15 18,9 16,05 14,0 30 33,9 31,05 29,0
16 19,9 17,05 15,0 31 34,9 32,05 30,0
17 20,9 18,05 16,0 32 35,9 33,05 31,0
18 21,9 19,05 17,0



1224SM1-40 - шаг 1,0 мм, для поверхностного монтажа, Разъемы для печатного шлейфа серии FPC
