1224R-xxA (AF2BxxF*S0T10_Q0) серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.0 мм

1224R-xxA (AF2BxxF*S0T10_Q0) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.0 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224R-xxA (AF2BxxF*S0T10_Q0) предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.0 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224R-xxA (AF2BxxF*S0T10_Q0) поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 100V AC/DC
  • Сопротивление контактов: 30 мОм (макс.)
  • Сопротивление изоляции: 100 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+105°C

    Материалы::

  • Изолятор: высокотемпературная пластмасса (нейлон 6T UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

  • 1224R-xxA (AF2BxxF*S0T10_Q0) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.0 мм
    Код
    товара
    Марка Кол-во
    контактов

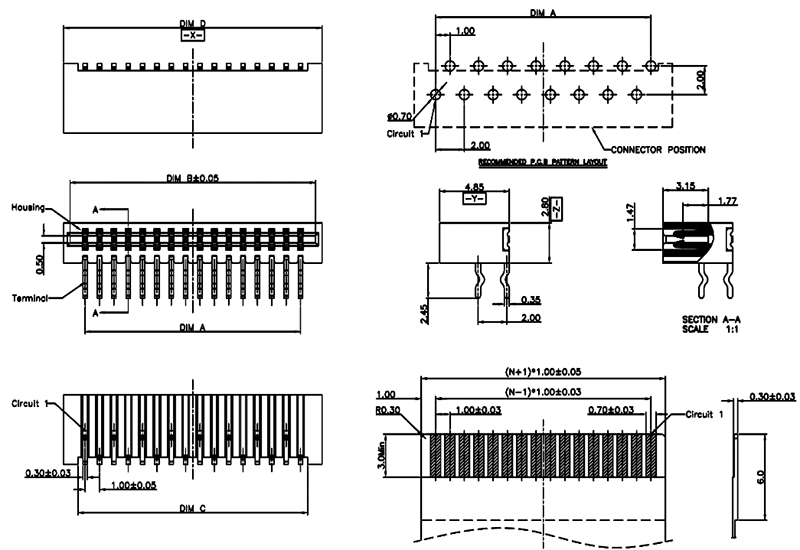

    Размеры, мм Аналоги
    A B C D
    75870 1224R-03A 3 3.00 5.10 4.00 6.00 AF2B03F*S0T100Q0
    75871 1224R-04A 4 4.00 6.10 5.00 7.00 AF2B04F*S0T100Q0
    75872 1224R-05A 5 5.00 7.10 6.00 8.00 AF2B05F*S0T100Q0
    75873 1224R-06A 6 6.00 8.10 7.00 9.00 AF2B06F*S0T100Q0
    75874 1224R-07A 7 7.00 9.10 8.00 10.00 AF2B07F*S0T100Q0
    75875 1224R-08A 8 8.00 10.10 9.00 11.00 AF2B08F*S0T100Q0
    50788 1224R-09A 9 9.00 11.10 10.00 12.00 AF2B09F*S0T100Q0
    75876 1224R-10A 10 10.00 12.10 11.00 13.00 AF2B10F*S0T100Q0
    75877 1224R-11A 11 11.00 13.10 12.00 14.00 AF2B11F*S0T100Q0
    75878 1224R-12A 12 12.00 14.10 13.00 15.00 AF2B12F*S0T100Q0
    75879 1224R-13A 13 13.00 15.10 14.00 16.00 AF2B13F*S0T100Q0
    75880 1224R-14A 14 14.00 16.10 15.00 17.00 AF2B14F*S0T100Q0
    75881 1224R-15A 15 15.00 17.10 16.00 18.00 AF2B15F*S0T100Q0
    75882 1224R-16A 16 16.00 18.10 17.00 19.00 AF2B16F*S0T100Q0
    75883 1224R-17A 17 17.00 19.10 18.00 20.00 AF2B17F*S0T100Q0
    75884 1224R-18A 18 18.00 20.10 19.00 21.00 AF2B18F*S0T100Q0
    75885 1224R-19A 19 19.00 21.10 20.00 22.00 AF2B19F*S0T100Q0
    75886 1224R-20A 20 20.00 22.10 21.00 23.00 AF2B20F*S0T100Q0
    75887 1224R-21A 21 21.00 23.10 22.00 24.00 AF2B21F*S0T100Q0
    75888 1224R-22A 22 22.00 24.10 23.00 25.00 AF2B22F*S0T100Q0
    75889 1224R-23A 23 23.00 25.10 24.00 26.00 AF2B23F*S0T100Q0
    23871 1224R-24A 24 24.00 26.10 25.00 27.00 AF2B24F*S0T100Q0
    75890 1224R-25A 25 25.00 27.10 26.00 28.00 AF2B25F*S0T100Q0
    75891 1224R-26A 26 26.00 28.10 27.00 29.00 AF2B26F*S0T100Q0
    75892 1224R-27A 27 27.00 29.10 28.00 30.00 AF2B27F*S0T100Q0
    75893 1224R-28A 28 28.00 30.10 29.00 31.00 AF2B28F*S0T100Q0
    75894 1224R-29A 29 29.00 31.10 30.00 32.00 AF2B29F*S0T100Q0
    75895 1224R-30A 30 30.00 32.10 31.00 33.00 AF2B30F*S0T100Q0



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
