1224S-xxA (AFA15-SxxLCB-00) серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм

1224S-xxA (AFA15-SxxLCB-00) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224S-xxA (AFA15-SxxLCB-00) предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.0 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224S-xxA (AFA15-SxxLCB-00) поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 100V AC/DC
  • Сопротивление контактов: 30 мОм (макс.)
  • Сопротивление изоляции: 100 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+105°C

    Материалы::

  • Изолятор: высокотемпературная пластмасса (нейлон 6T UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

  • 1224S-xxA (AFA15-SxxLCB-00) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм
    Код
    товара
    Марка Кол-во
    контактов

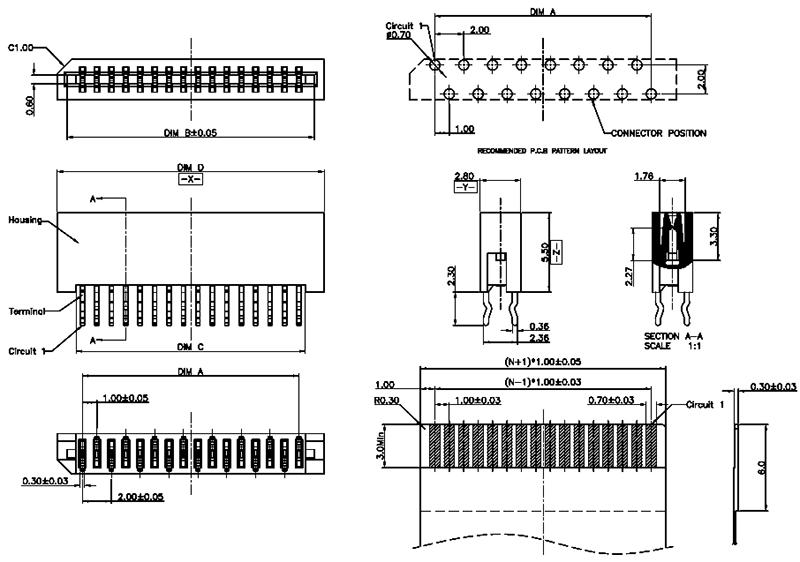

    Размеры, мм Аналоги
    A B C D
    75820 1224S-04A 4 3.00 5.14 3.90 6.50 AFA15-S04LCB-00
    75821 1224S-05A 5 4.00 6.14 4.90 7.50 AFA15-S05LCB-00
    75822 1224S-06A 6 5.00 7.14 5.90 8.50 AFA15-S06LCB-00
    75823 1224S-07A 7 6.00 8.14 6.90 9.50 AFA15-S07LCB-00
    75824 1224S-08A 8 7.00 9.14 7.90 10.50 AFA15-S08LCB-00
    75825 1224S-09A 9 8.00 10.14 8.90 11.50 AFA15-S09LCB-00
    75805 1224S-10A 10 9.00 11.14 9.90 12.50 AFA15-S10LCB-00
    75826 1224S-11A 11 10.00 12.14 10.90 13.50 AFA15-S11LCB-00
    19179 1224S-12A 12 11.00 13.14 11.90 14.50 AFA15-S12LCB-00
    75827 1224S-13A 13 12.00 14.14 12.90 15.50 AFA15-S13LCB-00
    75828 1224S-14A 14 13.00 15.14 13.90 16.50 AFA15-S14LCB-00
    75829 1224S-15A 15 14.00 16.14 14.90 17.50 AFA15-S15LCB-00
    75830 1224S-16A 16 15.00 17.14 15.90 18.50 AFA15-S16LCB-00
    75831 1224S-17A 17 16.00 18.14 16.90 19.50 AFA15-S17LCB-00
    75832 1224S-18A 18 17.00 19.14 17.90 20.50 AFA15-S18LCB-00
    75833 1224S-19A 19 18.00 20.14 18.90 21.50 AFA15-S19LCB-00
    75834 1224S-20A 20 19.00 21.14 19.90 22.50 AFA15-S20LCB-00
    75835 1224S-21A 21 20.00 22.14 20.90 23.50 AFA15-S21LCB-00
    75836 1224S-22A 22 21.00 23.14 21.90 24.50 AFA15-S22LCB-00
    75837 1224S-23A 23 22.00 24.14 22.90 25.50 AFA15-S23LCB-00
    22588 1224S-24A 24 23.00 25.14 23.90 26.50 AFA15-S24LCB-00
    75838 1224S-25A 25 24.00 26.14 24.90 27.50 AFA15-S25LCB-00
    75839 1224S-26A 26 25.00 27.14 25.90 28.50 AFA15-S26LCB-00
    75840 1224S-27A 27 26.00 28.14 26.90 29.50 AFA15-S27LCB-00
    75841 1224S-28A 28 27.00 29.14 27.90 30.50 AFA15-S28LCB-00
    75842 1224S-29A 29 28.00 30.14 28.90 31.50 AFA15-S29LCB-00
    64504 1224S-30A 30 29.00 31.14 29.90 32.50 AFA15-S30LCB-00
