1224S-xxB (AFA15-SxxXCC-HF) серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм

1224S-xxB (AFA15-SxxXCC-HF) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224S-xxB (AFA15-SxxXCC-HF) предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.0 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1224S-xxB (AFA15-SxxXCC-HF) поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 100V AC/DC
  • Сопротивление контактов: 30 мОм (макс.)
  • Сопротивление изоляции: 100 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+105°C

    Материалы::

  • Изолятор: высокотемпературная пластмасса (нейлон 6T UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

  • 1224S-xxB (AFA15-SxxXCC-HF) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.0 мм
    Код
    товара
    Марка Кол-во
    контактов

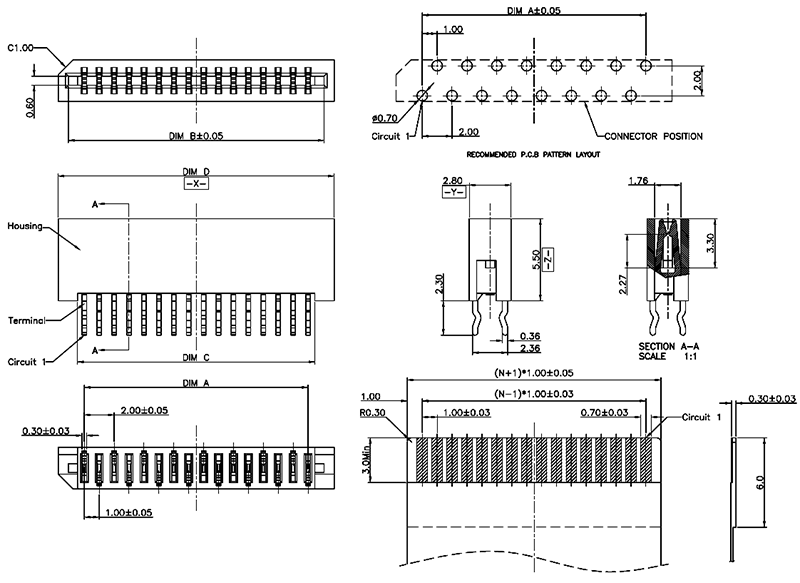

    Размеры, мм Аналоги
    A B C D
    75844 1224S-04B 4 3.00 5.14 3.90 6.50 AFA15-S04LCC-HF
    75845 1224S-05B 5 4.00 6.14 4.90 7.50 AFA15-S05LCC-HF
    75846 1224S-06B 6 5.00 7.14 5.90 8.50 AFA15-S06LCC-HF
    75847 1224S-07B 7 6.00 8.14 6.90 9.50 AFA15-S07LCC-HF
    75848 1224S-08B 8 7.00 9.14 7.90 10.50 AFA15-S08LCC-HF
    75849 1224S-09B 9 8.00 10.14 8.90 11.50 AFA15-S09LCC-HF
    75850 1224S-10B 10 9.00 11.14 9.90 12.50 AFA15-S10LCC-HF
    75851 1224S-11B 11 10.00 12.14 10.90 13.50 AFA15-S11LCC-HF
    75852 1224S-12B 12 11.00 13.14 11.90 14.50 AFA15-S12LCC-HF
    75853 1224S-13B 13 12.00 14.14 12.90 15.50 AFA15-S13LCC-HF
    75854 1224S-14B 14 13.00 15.14 13.90 16.50 AFA15-S14LCC-HF
    75855 1224S-15B 15 14.00 16.14 14.90 17.50 AFA15-S15LCC-HF
    75856 1224S-16B 16 15.00 17.14 15.90 18.50 AFA15-S16LCC-HF
    75857 1224S-17B 17 16.00 18.14 16.90 19.50 AFA15-S17LCC-HF
    75858 1224S-18B 18 17.00 19.14 17.90 20.50 AFA15-S18LCC-HF
    75859 1224S-19B 19 18.00 20.14 18.90 21.50 AFA15-S19LCC-HF
    75860 1224S-20B 20 19.00 21.14 19.90 22.50 AFA15-S20LCC-HF
    75861 1224S-21B 21 20.00 22.14 20.90 23.50 AFA15-S21LCC-HF
    75862 1224S-22B 22 21.00 23.14 21.90 24.50 AFA15-S22LCC-HF
    75863 1224S-23B 23 22.00 24.14 22.90 25.50 AFA15-S23LCC-HF
    21317 1224S-24B 24 23.00 25.14 23.90 26.50 AFA15-S24LCC-HF
    75864 1224S-25B 25 24.00 26.14 24.90 27.50 AFA15-S25LCC-HF
    75865 1224S-26B 26 25.00 27.14 25.90 28.50 AFA15-S26LCC-HF
    75866 1224S-27B 27 26.00 28.14 26.90 29.50 AFA15-S27LCC-HF
    75867 1224S-28B 28 27.00 29.14 27.90 30.50 AFA15-S28LCC-HF
    75868 1224S-29B 29 28.00 30.14 28.90 31.50 AFA15-S29LCC-HF
    75869 1224S-30B 30 29.00 31.14 29.90 32.50 AFA15-S30LCC-HF



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
