Каталог >> Разъемы (соединители) >> Разъемы для печатного шлейфа серии FPC

1223-xx-01 (AF2GxxR*S0T10_Q0Q1) серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, поверхностный (SMD) монтаж, шаг 1.0 мм

1223-xx-01 (AF2GxxR*S0T10_Q0Q1) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, поверхностный (SMD) монтаж, шаг 1.0 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1223-xx-01 (AF2GxxR*S0T10_Q0Q1) предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.0 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии 1223-xx-01 (AF2GxxR*S0T10_Q0Q1) поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики. Поставка разъемов серии 1223-xx-01 (AF2GxxR*S0T10_Q0Q1) на ленте в роликах должна быть специально указана клиентом и возможна при заказе от 5000 штук.

     Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 100V AC/DC
  • Сопротивление контактов: 30 мОм (макс.)
  • Сопротивление изоляции: 100 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+105°C

    Материалы::

  • Изолятор: высокотемпературная пластмасса (нейлон 6T UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

  • 1223-xx-01 (AF2GxxR*S0T10_Q0Q1) серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, поверхностный (SMD) монтаж, шаг 1.0 мм
    Код
    товара
    Марка Кол-во
    контактов

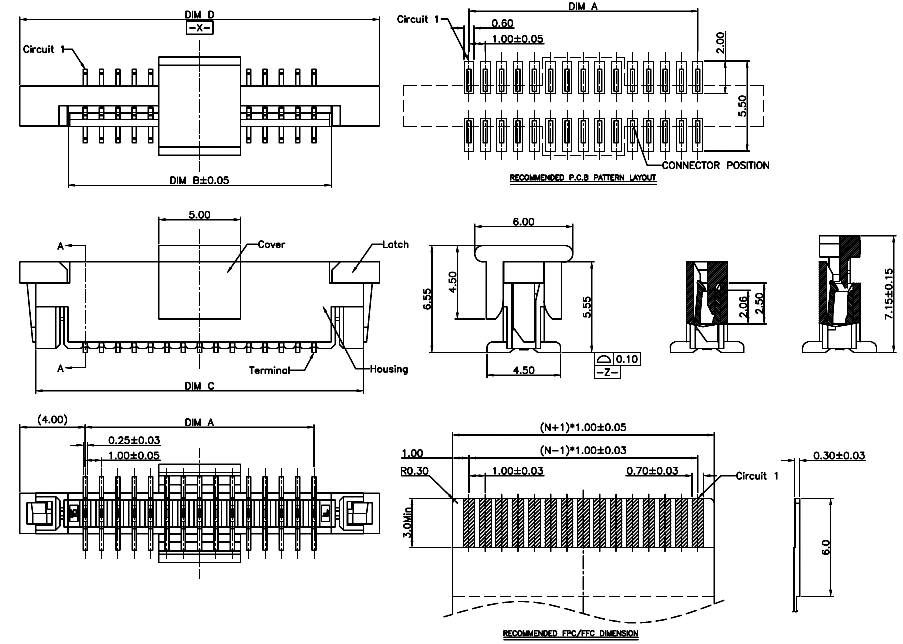

    Размеры, мм Аналоги
    A B C D
    76175 1223-04-01 4 3.00 5.10 9.05 11.00 AF2G04R*S0T10_Q0Q1
    76176 1223-05-01 5 4.00 6.10 10.05 12.00 AF2G05R*S0T10_Q0Q1
    76177 1223-06-01 6 5.00 7.10 11.05 13.00 AF2G06R*S0T10_Q0Q1
    76178 1223-07-01 7 6.00 8.10 12.05 14.00 AF2G07R*S0T10_Q0Q1
    76179 1223-08-01 8 7.00 9.10 13.05 15.00 AF2G08R*S0T10_Q0Q1
    76180 1223-09-01 9 8.00 10.10 14.05 16.00 AF2G09R*S0T10_Q0Q1
    76181 1223-10-01 10 9.00 11.10 15.05 17.00 AF2G10R*S0T10_Q0Q1
    55737 1223-11-01 11 10.00 12.10 16.05 18.00 AF2G11R*S0T10_Q0Q1
    76182 1223-12-01 12 11.00 13.10 17.05 19.00 AF2G12R*S0T10_Q0Q1
    76183 1223-13-01 13 12.00 14.10 18.05 20.00 AF2G13R*S0T10_Q0Q1
    76184 1223-14-01 14 13.00 15.10 19.05 21.00 AF2G14R*S0T10_Q0Q1
    76185 1223-15-01 15 14.00 16.10 20.05 22.00 AF2G15R*S0T10_Q0Q1
    72061 1223-16-01 16 15.00 17.10 21.05 23.00 AF2G16R*S0T10_Q0Q1
    76186 1223-17-01 17 16.00 18.10 22.05 24.00 AF2G17R*S0T10_Q0Q1
    55738 1223-18-01 18 17.00 19.10 23.05 25.00 AF2G18R*S0T10_Q0Q1
    76187 1223-19-01 19 18.00 20.10 24.05 26.00 AF2G19R*S0T10_Q0Q1
    76188 1223-20-01 20 19.00 21.10 25.05 27.00 AF2G20R*S0T10_Q0Q1
    76189 1223-21-01 21 20.00 22.10 26.05 28.00 AF2G21R*S0T10_Q0Q1
    76190 1223-22-01 22 21.00 23.10 27.05 29.00 AF2G22R*S0T10_Q0Q1
    76191 1223-23-01 23 22.00 24.10 28.05 30.00 AF2G23R*S0T10_Q0Q1
    76192 1223-24-01 24 23.00 25.10 29.05 31.00 AF2G24R*S0T10_Q0Q1
    76193 1223-25-01 25 24.00 26.10 30.05 32.00 AF2G25R*S0T10_Q0Q1
    76194 1223-26-01 26 25.00 27.10 31.05 33.00 AF2G26R*S0T10_Q0Q1
    76195 1223-27-01 27 26.00 28.10 32.05 34.00 AF2G27R*S0T10_Q0Q1
    76196 1223-28-01 28 27.00 29.10 33.05 35.00 AF2G28R*S0T10_Q0Q1
    76197 1223-29-01 29 28.00 30.10 34.05 36.00 AF2G29R*S0T10_Q0Q1
    76198 1223-30-01 30 29.00 31.10 35.05 37.00 AF2G30R*S0T10_Q0Q1



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
