BL2323S-xxA серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.25 мм

BL2323S-xxA серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.25 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии BL2323S-xxA предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.25 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии BL2323S-xxA поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики.

     Отсутствие кода товара в таблице ниже означает, что данная позиция ранее не поставлялась. Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 200V AC/DC
  • Сопротивление контактов: 20 мОм (макс.)
  • Сопротивление изоляции: 500 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+85°C

    Материалы::

  • Изолятор: полибутилентерефталат (PBT UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

  • BL2323S-xxA серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход перпендикулярно плате, выводной монтаж, шаг 1.25 мм
    Код
    товара
    Марка Кол-во
    контактов

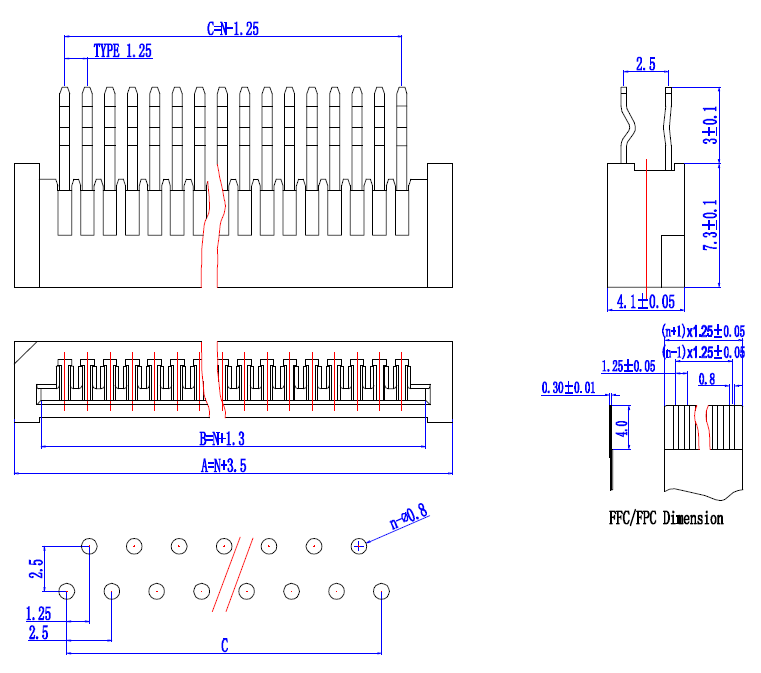

    Размеры, мм Аналоги
    A B C
    147601 BL2323S-04A 4 8.50 6.30 5.00 04FE-BT-VK-N, F1251-DIP-04P
    17364 BL2323S-05A 5 9.75 7.55 6.25 05FE-BT-VK-N, F1251-DIP-05P
    147602 BL2323S-06A 6 11.00 8.80 7.50 06FE-BT-VK-N, F1251-DIP-06P
    147663 BL2323S-07A 7 12.25 10.05 8.75 07FE-BT-VK-N, F1251-DIP-07P
    17363 BL2323S-08A 8 13.50 11.30 10.00 08FE-BT-VK-N, F1251-DIP-08P
    147664 BL2323S-09A 9 14.75 12.55 11.25 09FE-BT-VK-N, F1251-DIP-09P
    147665 BL2323S-10A 10 16.00 13.80 12.50 10FE-BT-VK-N, F1251-DIP-10P
    21315 BL2323S-11A 11 17.25 15.05 13.75 11FE-BT-VK-N, F1251-DIP-11P
    147666 BL2323S-12A 12 18.50 16.30 15.00 12FE-BT-VK-N, F1251-DIP-12P
    147667 BL2323S-13A 13 19.75 17.55 16.25 13FE-BT-VK-N, F1251-DIP-13P
    17362 BL2323S-14A 14 21.00 18.80 17.50 14FE-BT-VK-N, F1251-DIP-14P
    147668 BL2323S-15A 15 22.25 20.05 18.75 15FE-BT-VK-N, F1251-DIP-15P
    55688 BL2323S-16A 16 23.50 21.30 20.00 16FE-BT-VK-N, F1251-DIP-16P
    147669 BL2323S-17A 17 24.75 22.55 21.25 17FE-BT-VK-N, F1251-DIP-17P
    17361 BL2323S-18A 18 26.00 23.80 22.50 18FE-BT-VK-N, F1251-DIP-18P
    147670 BL2323S-19A 19 27.25 25.05 23.75 19FE-BT-VK-N, F1251-DIP-19P
    121829 BL2323S-20A 20 28.50 26.30 25.00 20FE-BT-VK-N, F1251-DIP-20P
    147671 BL2323S-21A 21 29.75 27.55 26.25 21FE-BT-VK-N, F1251-DIP-21P
    147672 BL2323S-22A 22 31.00 28.80 27.50 22FE-BT-VK-N, F1251-DIP-22P
    148495 BL2323S-23A 23 32.25 30.05 28.75 23FE-BT-VK-N, F1251-DIP-23P
    148496 BL2323S-24A 24 33.50 31.30 30.00 24FE-BT-VK-N, F1251-DIP-24P
    148497 BL2323S-25A 25 34.75 32.55 31.25 25FE-BT-VK-N, F1251-DIP-25P
    148498 BL2323S-26A 26 36.00 33.80 32.50 26FE-BT-VK-N, F1251-DIP-26P
    37864 BL2323S-27A 27 37.25 35.05 33.75 27FE-BT-VK-N, F1251-DIP-27P
    - BL2323S-28A 28 38.50 36.30 35.00 28FE-BT-VK-N, F1251-DIP-28P
    - BL2323S-29A 29 39.75 37.55 36.25 29FE-BT-VK-N, F1251-DIP-29P
    - BL2323S-30A 30 41.00 38.80 37.50 30FE-BT-VK-N, F1251-DIP-30P
    - BL2323S-31A 31 42.25 40.05 38.75 31FE-BT-VK-N, F1251-DIP-31P
    - BL2323S-32A 32 43.50 41.30 40.00 32FE-BT-VK-N, F1251-DIP-32P
    - BL2323S-33A 33 44.75 42.55 41.25 33FE-BT-VK-N, F1251-DIP-33P
    - BL2323S-34A 34 46.00 43.80 42.50 34FE-BT-VK-N, F1251-DIP-34P
    - BL2323S-35A 35 47.25 45.05 43.75 35FE-BT-VK-N, F1251-DIP-35P
    - BL2323S-36A 36 48.50 46.30 45.00 36FE-BT-VK-N, F1251-DIP-36P
    - BL2323S-37A 37 49.75 47.55 46.25 37FE-BT-VK-N, F1251-DIP-37P
    - BL2323S-38A 38 51.00 48.80 47.50 38FE-BT-VK-N, F1251-DIP-38P
    - BL2323S-39A 39 52.25 50.05 48.75 39FE-BT-VK-N, F1251-DIP-39P
    - BL2323S-40A 40 53.50 51.30 50.00 40FE-BT-VK-N, F1251-DIP-40P



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
