Каталог >> Разъемы (соединители) >> Разъемы для печатного шлейфа серии FPC

BL2323R-xxA серия: pазъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.25 мм

BL2323R-xxA серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.25 мм

    Разъемы для сверхплоского шлейфа FPC/FFC серии BL2323R-xxA предназначены для сверхплоского шлейфа FPC/FFC с шагом жил 1.25 мм.

    Разъемы для сверхплоского шлейфа FPC/FFC серии BL2323R-xxA поставляются, в основном, в пеналах со склада в Москве и под заказ с фабрики.

     Отсутствие кода товара в таблице ниже означает, что данная позиция ранее не поставлялась. Возможность поставки отсутствующих позиций необходимо уточнять на фабрике через наших менеджеров. Для ускорения ответа указывайте код товара.


Технические характеристики:

  • Максимальный ток: 1 A AC/DC
  • Максимальное напряжение: 200V AC/DC
  • Сопротивление контактов: 20 мОм (макс.)
  • Сопротивление изоляции: 500 МОм (в течении 1 минуты)
  • Выдерживаемое напряжение: 500V AC (в течении 1 минуты)
  • Диапазон рабочих температур: -25...+85°C

    Материалы::

  • Изолятор: полибутилентерефталат (PBT UL94V-0)
  • Контакты: фосфористая бронза
  • Покрытие контактов: олово

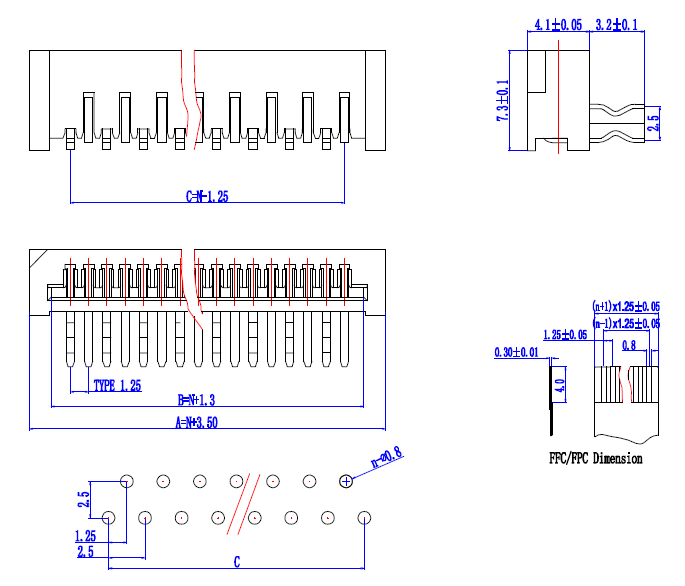

    • BL2323R-xxA серия: Разъемы для сверхплоского шлейфа FPC/FFC, вход параллельно плате, выводной монтаж, шаг 1.25 мм

    Код
    товара    		 Марка Кол-во
    контактов    		 Размеры, мм Аналоги
    A B C
    36978 BL2323R-04A 4 8.50 6.30 5.00 04FE-ST-VK-R, F1251-DIP-04PW
    36986 BL2323R-05A 5 9.75 7.55 6.25 05FE-ST-VK-R, F1251-DIP-05PW
    147533 BL2323R-06A 6 11.00 8.80 7.50 06FE-ST-VK-R, F1251-DIP-06PW
    147534 BL2323R-07A 7 12.25 10.05 8.75 07FE-ST-VK-R, F1251-DIP-07PW
    147535 BL2323R-08A 8 13.50 11.30 10.00 08FE-ST-VK-R, F1251-DIP-08PW
    147536 BL2323R-09A 9 14.75 12.55 11.25 09FE-ST-VK-R, F1251-DIP-09PW
    147559 BL2323R-10A 10 16.00 13.80 12.50 10FE-ST-VK-R, F1251-DIP-10PW
    147560 BL2323R-11A 11 17.25 15.05 13.75 11FE-ST-VK-R, F1251-DIP-11PW
    147561 BL2323R-12A 12 18.50 16.30 15.00 12FE-ST-VK-R, F1251-DIP-12PW
    147562 BL2323R-13A 13 19.75 17.55 16.25 13FE-ST-VK-R, F1251-DIP-13PW
    39679 BL2323R-14A 14 21.00 18.80 17.50 14FE-ST-VK-R, F1251-DIP-14PW
    147563 BL2323R-15A 15 22.25 20.05 18.75 15FE-ST-VK-R, F1251-DIP-15PW
    147564 BL2323R-16A 16 23.50 21.30 20.00 16FE-ST-VK-R, F1251-DIP-16PW
    147565 BL2323R-17A 17 24.75 22.55 21.25 17FE-ST-VK-R, F1251-DIP-17PW
    17365 BL2323R-18A 18 26.00 23.80 22.50 18FE-ST-VK-R, F1251-DIP-18PW
    147566 BL2323R-19A 19 27.25 25.05 23.75 19FE-ST-VK-R, F1251-DIP-19PW
    147567 BL2323R-20A 20 28.50 26.30 25.00 20FE-ST-VK-R, F1251-DIP-20PW
    147568 BL2323R-21A 21 29.75 27.55 26.25 21FE-ST-VK-R, F1251-DIP-21PW
    147593 BL2323R-22A 22 31.00 28.80 27.50 22FE-ST-VK-R, F1251-DIP-22PW
    147594 BL2323R-23A 23 32.25 30.05 28.75 23FE-ST-VK-R, F1251-DIP-23PW
    147595 BL2323R-24A 24 33.50 31.30 30.00 24FE-ST-VK-R, F1251-DIP-24PW
    147596 BL2323R-25A 25 34.75 32.55 31.25 25FE-ST-VK-R, F1251-DIP-25PW
    147597 BL2323R-26A 26 36.00 33.80 32.50 26FE-ST-VK-R, F1251-DIP-26PW
    147598 BL2323R-27A 27 37.25 35.05 33.75 27FE-ST-VK-R, F1251-DIP-27PW
    59787 BL2323R-28A 28 38.50 36.30 35.00 28FE-ST-VK-R, F1251-DIP-28PW
    147599 BL2323R-29A 29 39.75 37.55 36.25 29FE-ST-VK-R, F1251-DIP-29PW
    147600 BL2323R-30A 30 41.00 38.80 37.50 30FE-ST-VK-R, F1251-DIP-30PW
    - BL2323R-31A 31 42.25 40.05 38.75 31FE-ST-VK-R, F1251-DIP-31PW
    - BL2323R-32A 32 43.50 41.30 40.00 32FE-ST-VK-R, F1251-DIP-32PW
    - BL2323R-33A 33 44.75 42.55 41.25 33FE-ST-VK-R, F1251-DIP-33PW
    - BL2323R-34A 34 46.00 43.80 42.50 34FE-ST-VK-R, F1251-DIP-34PW
    - BL2323R-35A 35 47.25 45.05 43.75 35FE-ST-VK-R, F1251-DIP-35PW
    - BL2323R-36A 36 48.50 46.30 45.00 36FE-ST-VK-R, F1251-DIP-36PW
    - BL2323R-37A 37 49.75 47.55 46.25 37FE-ST-VK-R, F1251-DIP-37PW
    - BL2323R-38A 38 51.00 48.80 47.50 38FE-ST-VK-R, F1251-DIP-38PW
    - BL2323R-39A 39 52.25 50.05 48.75 39FE-ST-VK-R, F1251-DIP-39PW
    - BL2323R-40A 40 53.50 51.30 50.00 40FE-ST-VK-R, F1251-DIP-40PW



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
