Высокочастотные коаксиальные разъемы

Серия N

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -55...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 1000 В
Среднеквадратическое напряжение пробоя: 2500 В
Сопротивление центрального контакта: < 1 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение

Применимый стандарт:
MIL-C-39012
CECC 22210
IEC 60169-16


Вилка
Код Min, мм Max, мм
A 16,00 -
B 8,05 8,10
C 1,64 1,67
D 3,04 ном
E 0,41 1,52
F 10,11 10,46
G 5,28 5,36
H 3,30 4,32
I 0,08 -
J 4,01 4,27
K 4,50 -
L 7,00 ном

Серия N, Высокочастотные коаксиальные разъемы

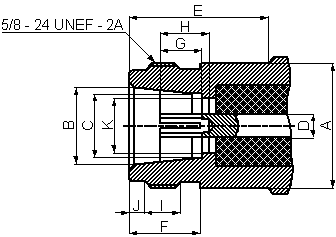

Розетка
Код Min, мм Max, мм
A - 15,93
B 8,53 8,74
C 8,03 8,13
D 3,04 ном
E 10,72 -
F 6,76 -
G 5,18 5,26
H 5,33 -
I 4,37 -
J 1,19 1,96
K 7,00 ном


Серия N, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля, Серия N, Высокочастотные коаксиальные разъемы Разъемы для гибкого кабеля
Защитные колпачки, Серия N, Высокочастотные коаксиальные разъемы Защитные колпачки
Разъемы для полужесткого кабеля, Серия N, Высокочастотные коаксиальные разъемы Разъемы для полужесткого кабеля
Микрополосковые разъемы, Серия N, Высокочастотные коаксиальные разъемы Микрополосковые разъемы
Фланцево-монтажные разъемы, Серия N, Высокочастотные коаксиальные разъемы Фланцево-монтажные разъемы
Разъемы для монтажа на панель, Серия N, Высокочастотные коаксиальные разъемы Разъемы для монтажа на панель
Переходники, Серия N, Высокочастотные коаксиальные разъемы Переходники
Переходники (75 Ом), Серия N, Высокочастотные коаксиальные разъемы Переходники (75 Ом)
