Разъемы (соединители)

Модульные разъемы
Серия RJ45 со встроенными фильтрами
SK01-111001PNL

Модульные разъемы, Серия RJ45 со встроенными фильтрами, SK01-111001PNL

Параметры:

Электрические
Максимальный ток: 1,5A
Максимальное напряжение: 125V AC
Сопротивление изоляции: >1000MOm
Диэлектрическая стойкость: AC 1000V RMS 50Гц или 60Гц 1 мин.
Сопротивление контактов: <30mOm
Тип пластиковой точки:
           Тип A: Большая точка
           Тип B: Круглая точка

Рабочая температура: -40°C ... +70°C

Механические
Усилие вставки: 5-25N
Сила удерживания: >76N
Ресурс: >750 циклов

Материал
Корпус: PA66 or PBT заполненный стекловолокном
Внутри: PBT заполненный стекловолокном
Экранирование: Медный сплав с лужением толщиной 0,2 мм
Контакты: Фосфористая бронза, золочение поверх никелирования

Описание:

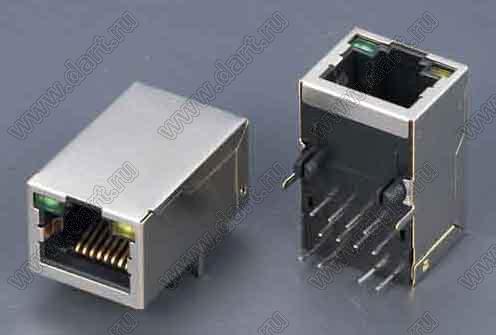

Одиночный порт RJ45, защёлка вверху, с фильтрами, со светодиодами

1. Область применения
1.1 Содержание
1.1.1 Эта спецификация охватывает характеристики, тесты и требования к качеству для: Одиночный порт RJ45, защёлка вверху, с фильтрами, со светодиодами

2. Требования
2.1 Внешний вид и конструкция
2.1.1 Продукт будет спроектирован в соответствии с чертежом

2.2 Материалы и покрытие
2.2.1 Контакты
2.2.1.1 RJ контакты - Фосфористая бронза
Толщина = 0,35 мм
Покрытие: ( a ) Площадь контакта : 6µ"min. золочение
( b ) Площадь пайки: 60µ"min. лужение
( c ) Предварительное покрытие: 50µ"min. никелерование поверх всего

2.2.1.2 Общий контакт: Латунь, толщина=0,35 мм
Покрытие: 60µ"min. лужение

2.2.2 Пластиковая часть:
2.2.2.1 Корпус: Термопластик, PBT, чёрный
2.2.2.2 Внутри: Термопластик, PBT, чёрный

2.2.3 Каркас
2.2.3.1 Каркас: Медный сплав - H65Y Cu/Ep.Ni, толщина = 0,20 мм
2.2.3.2 Покрытие каркаса: Медный сплав с никелированием

2.3 Со светодиодом или без светодиода
2.3.1 Цвет светодиода: Прозрачный с цветом
2.3.2 Цвет излучения: Зелёный
2.3.3 Длина волны: Зелёный 573nm

3. Рабочая температура и температура хранения
3.1 Рабочая температура: 0°C … +70°C
3.2 Температура хранения: -40°C … +85°C

4. Параметры
4.1 Максимальное напряжение: 125 VAC
4.2 Максимальный ток: 1.5 A

5. Упаковка
Все части должны быть упакованы и защищены от физических повреждений и коррозии во время транспортировки и хранения.

6. Профиль волны припоя
6.1 Приблизительные характеристики волны припоя
(1) Типовая температура: 250±10°С
(2) Время типовой температуры: 5 сек макс.
Точка плавления олова: 183

Модульные разъемы, Серия RJ45 со встроенными фильтрами, SK01-111001PNL
Модульные разъемы, Серия RJ45 со встроенными фильтрами, SK01-111001PNL
