Разъемы (соединители)

Межплатные соединители

Слоты и краевые разъемы (для картриджей)



Серия 2225 (SL-XX) (шаг 2,54 мм)

2225 S - XX CLIP
1 2   3 4
1) Серия:
2) S: прямой
    R: угловой
    МЕ: монтажные уши
3) Количество контактов
4) CLIP: клипсы в плату
    L1: длина выводов (для 2225ME)
Обозначение Длина выводов, мм
L1 4,5
L2 10,7
L3 14,25
L4 22,35
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 125 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: латунь, луженая оловом

2225S-XX-CLIP (шаг 2,54 мм), Разъемы для картриджей, Межплатные соединители

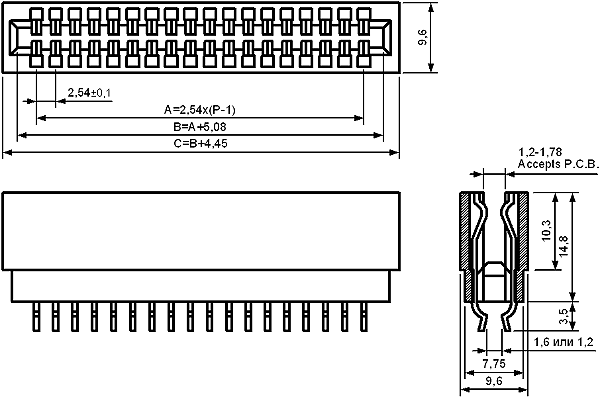

2225S-XX-CLIP
- чертеж



Кол-во контактов Размеры, мм
A B C
12 21,84 17,98 12,70
20 32,00 28,14 22,86
24 37,08 33,22 27,94
26 39,62 35,56 30,48
28 42,16 38,30 33,02
30 44,70 40,64 35,56
34 49,78 45,92 40,64
36 52,32 48,45 43,18
38 54,86 51,00 45,72
40 57,40 53,24 48,26
44 62,48 58,32 53,34
48 67,56 63,40 58,42
50 70,10 66,04 60,96
60 82,80 78,64 73,66
62 85,64 81,40 76,20
72 98,34 93,98 88,90
80 108,20 104,04 99,06
86 115,80 111,66 106,68
98 138,80 134,80 129,77
100 133,60 129,44 124,46
120 159,00 154,54 149,86
2225R-XX (шаг 2,54 мм), Разъемы для картриджей, Межплатные соединители

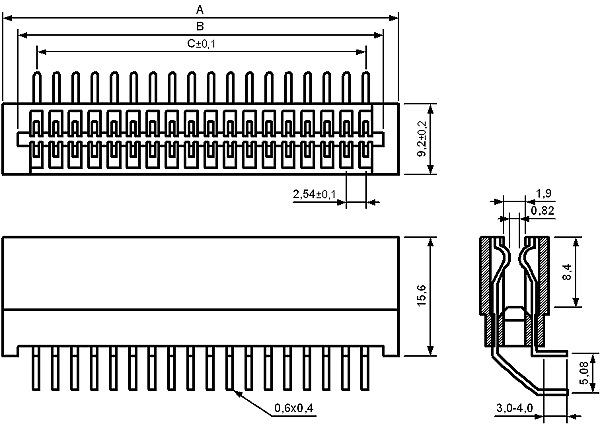

2225R-XX
- чертеж



Кол-во
контактов
Размеры, мм
A B C
12 21,84 17,98 12,70
20 32,00 28,14 22,86
24 37,08 33,22 27,94
26 39,62 35,76 30,48
28 42,16 38,30 33,02
30 44,70 40,84 35,56
32 47,24 43,38 38,10
34 49,78 45,92 40,64
36 52,32 48,46 43,18
38 54,86 51,00 45,72
40 57,40 53,54 48,26
44 62,48 58,62 53,34
50 70,10 66,24 60,96
60 82,80 78,94 73,66
62 85,34 81,48 76,20
72 98,04 94,18 88,90
80 108,20 104,34 99,06
86 115,82 111,96 106,68
98 138,80 134,80 129,54
2225ME-XX-L1 (с монтажными ушами) (шаг 2,54 мм), Разъемы для картриджей, Межплатные соединители

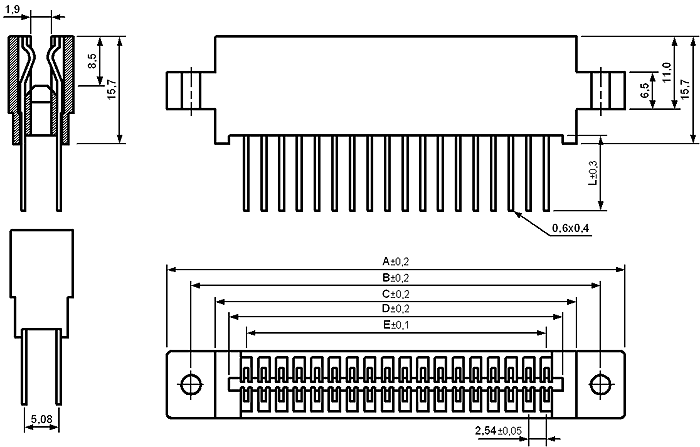

2225ME-XX-L1
(с монтажными ушами)
- чертеж


Кол-во
контактов
Размеры, мм
A B C D E
24 51,69 45,09 37,08 32,92 27,94
44 77,90 70,49 62,48 58,32 53,34
48 82,17 75,57 67,56 63,40 58,42
56 92,33 85,73 77,72 73,56 68,58
60 97,41 90,81 82,80 78,64 73,66
72 112,65 106,05 98,04 93,88 88,90
86 130,43 123,83 115,82 111,66 106,68
88 132,97 126,37 118,36 114,20 109,22
100 148,21 141,61 133,60 129,44 124,46


Серия 2325 - с монтажными ушами, шаг 3,175 мм

Серия 2325 - с монтажными ушами, шаг 3,175 мм, Разъемы для картриджей, Межплатные соединители

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 160 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: латунь, луженая оловом
2325 - XX L1
1   2 3
1) Серия:
2) Количество контактов:
   36, 40, 44, 56, 60, 72, 80, 86, 100
3) Длина выводов:
    L1: 6,9 мм
    L2: 19 мм

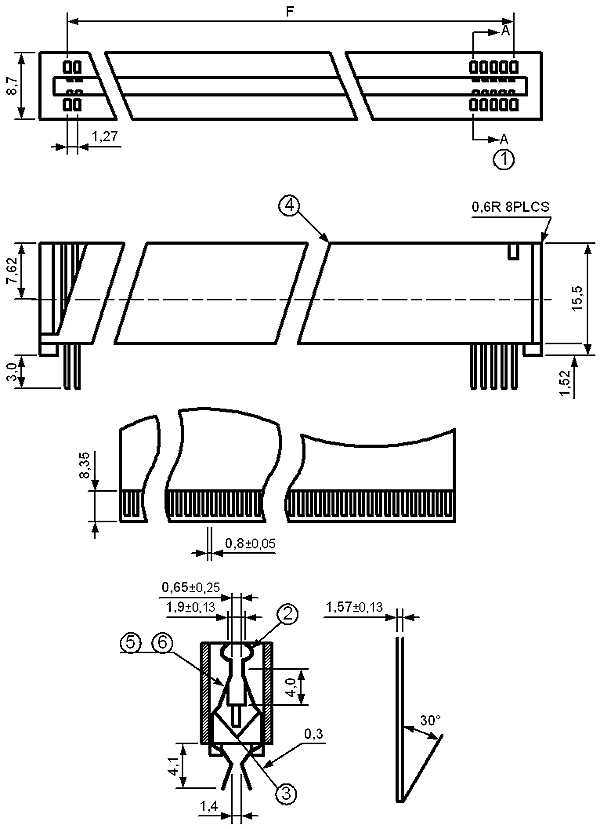

Серия 2525 (SL-XXX) - повышенной плотности, шаг 1,27 мм

Серия 2525 (SL-XXX) - повышенной плотности, шаг 1,27 мм, Разъемы для картриджей, Межплатные соединители

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 125 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: латунь, луженая оловом
2525 - XX 2B
1   2 3
1) Серия:
2) Количество контактов
3) Количество отсеков:
    [ ]: 1 отсек
    2B: 2 отсека
    : 3 отсека

Количество
отсеков
Размер F, мм
1 (N/2) x 1,27-1,27
2 (N/2) x 1,27+1,27
3 (N/2) x 1,27+3,81


Серия 2526 - повышенной плотности, шаг 1,0 мм

Серия 2526 - повышенной плотности, шаг 1,0 мм, Разъемы для картриджей, Межплатные соединители

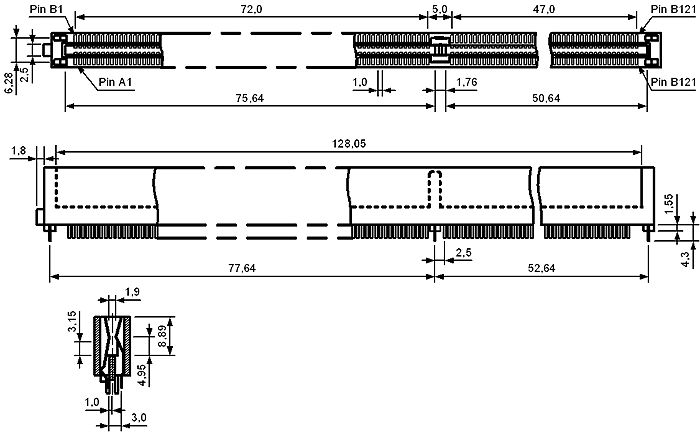

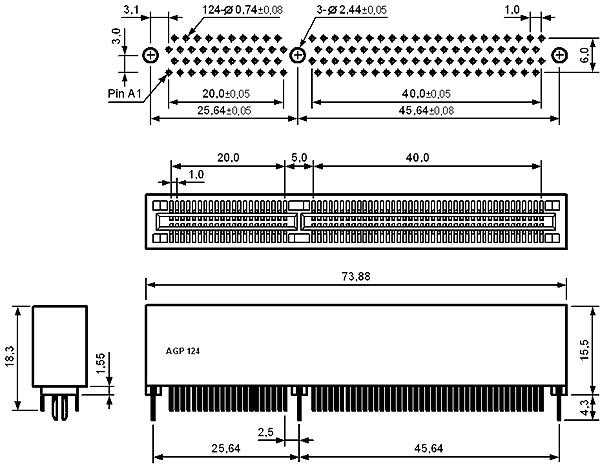

чертежи:
2526-124
2526-242
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: латунь, луженая оловом
2526 - XXX
1   2
1) Серия:
2) Количество контактов:
    124
    242
