Серия 2316 - двухрядная вилка в корпусе, шаг 2,54 мм

Серия 2316 - двухрядная вилка в корпусе, Шаг 2,54 мм, Межплатные соединители

чертежи:

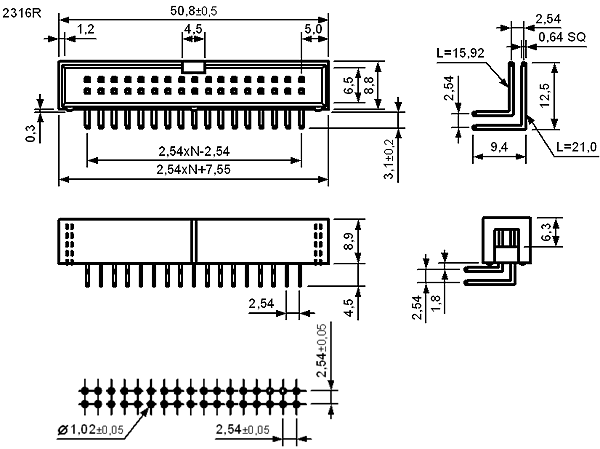

2316R

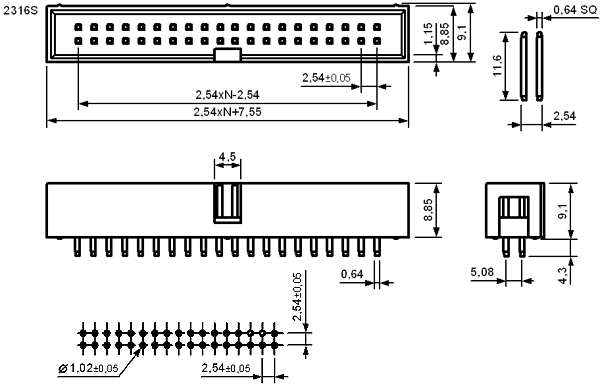

2316S

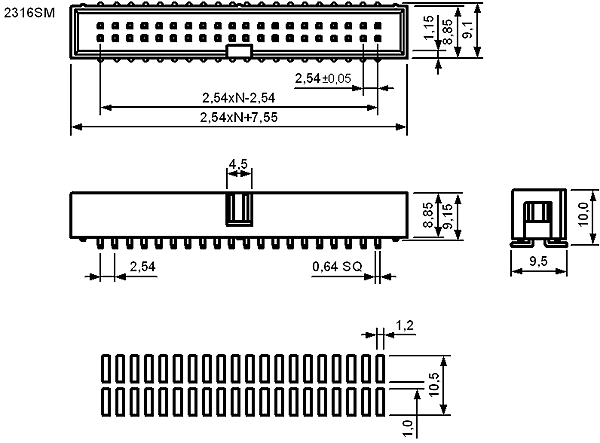

2316SM
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 4401

Материал:
Изолятор: PBT UL94V-0
Контакты: медный сплав, золочение, лужение
2316 S - XX G - XX
1 2   3 4   5
1) Серия
2) R: угловая
    S: прямая
    SM: для поверхностного монтажа
3) Количество позиций:
    10, 14, 16, 20, 24, 26, 30,
    34, 44, 50, 56, 60, 64
4) G: золочение
    T: лужение
5) Dip:
    [ ]: стандарт
