Разъемы круглые герметичные

BLKF21 серия
разъемы круглые пластиковые герметичные с классом защиты IP68, установочный диаметр 21 мм




BLKF 21 10 S - 02
1 2 3 4 5

1) Серия круглых герметичных разъемов
     BLKF
2) Диаметр посадочного отверстия в панели, мм
     21: 21 мм
3) Тип соединителя
     10: кабельная часть с фиксирующей гайкой
     11: кабельная часть без фиксирующей гайки
     12: панельная часть с фиксирующей гайкой
     13: панельная часть с креплением винтами
4) Тип контактов
     S: розетка
     P: вилка

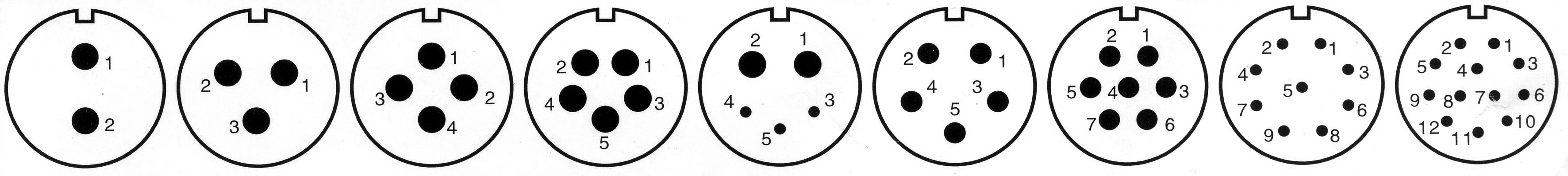

5) Количество контактов
     02: 2 конт.; 03: 3 конт.
     04: 4 конт.; 05: 5 конт.
     06: 6 конт.; 07: 7 конт.
     08: 8 конт.; 09: 9 конт.
     12: 12 конт.

 Разъемы данной серии обеспечивают надежное герметичное соединение кабеля с ответной частью на панель или двух кабелей друг с другом.
Материал корпуса нейлон-66, класс огнезащиты V-0
Материал вставки PPS, макс.
температура 260 °С
Материал контактов золоченая латунь
Класс защиты IP68
Ресурс 500 циклов
Рабочая температура -25...+85°С

Электрические характеристики:
Количество контактов 2 3 4 5 5B 5C 6 7 8 9 12
Номинальный ток, А 30 30 30 30 30 5/30 15 15 5 5 5
Диаметр контакта, мм 3,0 3,0 3,0 3,0 3,0 1,0/3,.0 2,0 2,0 1,0 1,0 1,0
Номинальное напряжение, В 500 500 500 500 500 500 500 500 500 500 400
Напряжение пробоя диэлектрика, В (1 минута) 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1200

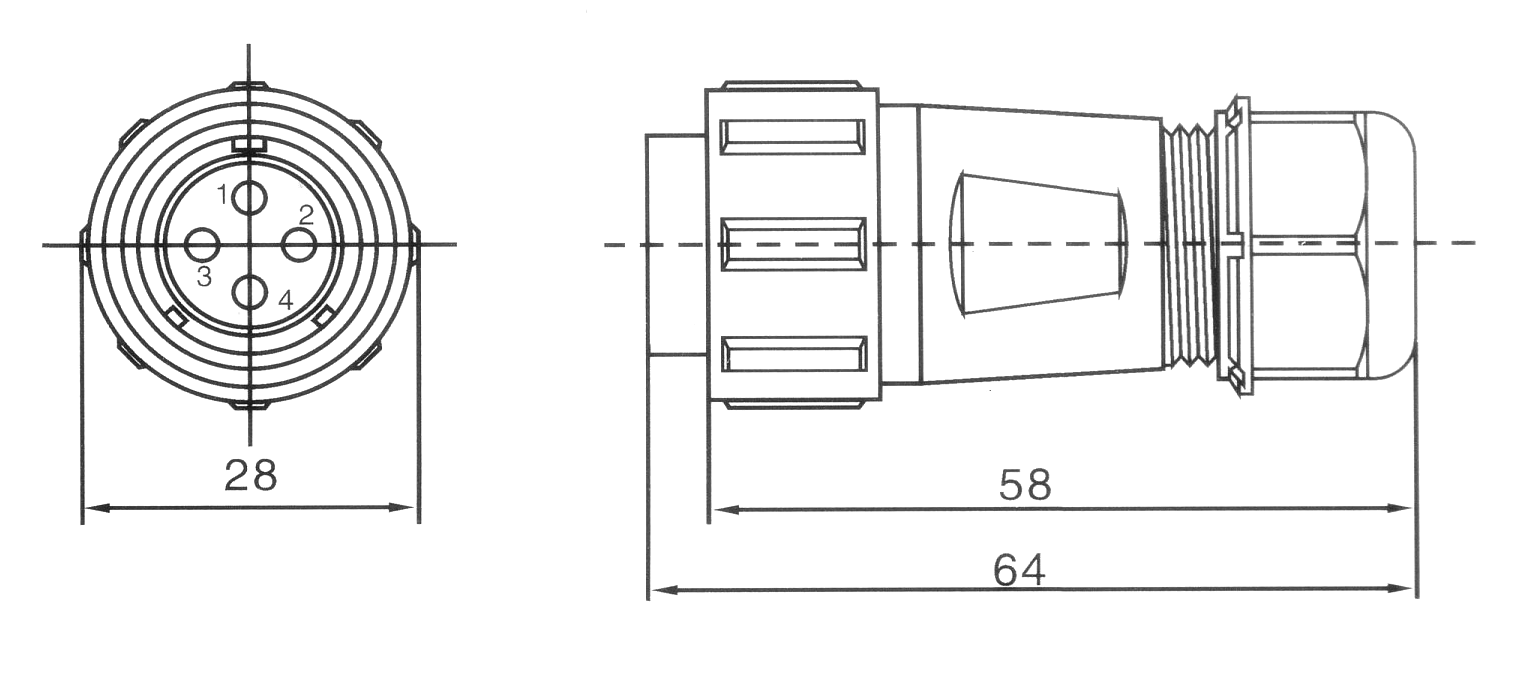

BLKF2110P-xx
Вилки герметичные с фиксирущей гайкой на кабель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159784 BLKF2110P-02 2 3,0 30 500 1500
159785 BLKF2110P-03 3 3,0 30 500 1500
159786 BLKF2110P-04 4 3,0 30 500 1500
159787 BLKF2110P-05 5 3,0 30 500 1500
159788 BLKF2110P-05B 5 1,0x3; 3,0x2 30/5 500 1500
159789 BLKF2110P-05C 5 2,0 15 500 1500
159790 BLKF2110P-06 6 2,0 15 500 1500
159791 BLKF2110P-07 7 2,0 15 500 1500
159792 BLKF2110P-08 8 1,0 5 500 1500
159793 BLKF2110P-09 9 1,0 5 500 1500
159794 BLKF2110P-12 12 1,0 5 400 1200


BLKF2110S-xx
Розетки герметичные с фиксирущей гайкой на кабель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159795 BLKF2110S-02 2 3,0 30 500 1500
159796 BLKF2110S-03 3 3,0 30 500 1500
159797 BLKF2110S-04 4 3,0 30 500 1500
159798 BLKF2110S-05 5 3,0 30 500 1500
159799 BLKF2110S-05B 5 1,0x3; 3,0x2 30/5 500 1500
159800 BLKF2110S-05C 5 2,0 15 500 1500
159801 BLKF2110S-06 6 2,0 15 500 1500
159802 BLKF2110S-07 7 2,0 15 500 1500
159803 BLKF2110S-08 8 1,0 5 500 1500
159804 BLKF2110S-09 9 1,0 5 500 1500
159805 BLKF2110S-12 12 1,0 5 400 1200

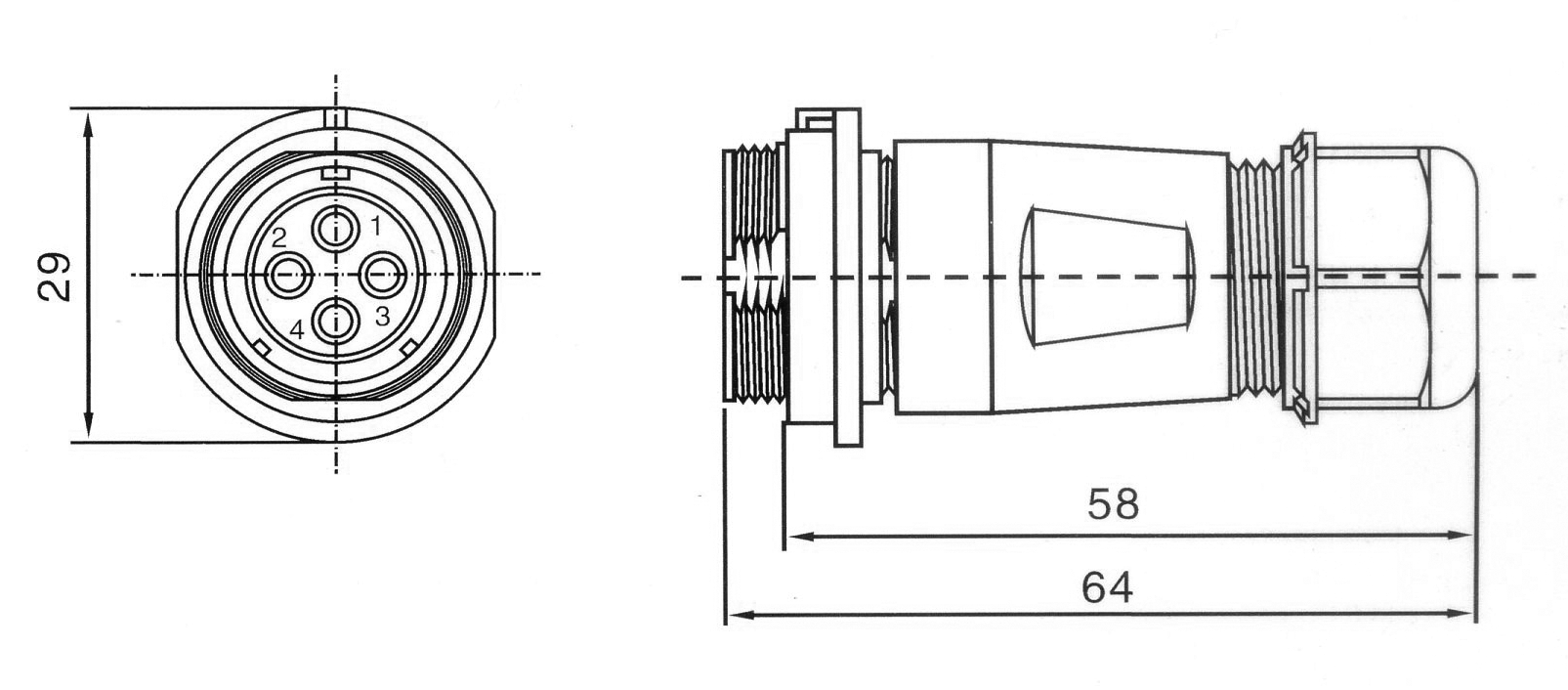

BLKF2111P-xx
Вилки герметичные без фиксирущей гайки на кабель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159806 BLKF2111P-02 2 3,0 30 500 1500
159807 BLKF2111P-03 3 3,0 30 500 1500
159808 BLKF2111P-04 4 3,0 30 500 1500
159809 BLKF2111P-05 5 3,0 30 500 1500
159810 BLKF2111P-05B 5 1,0x3; 3,0x2 30/5 500 1500
159811 BLKF2111P-05C 5 2,0 15 500 1500
159812 BLKF2111P-06 6 2,0 15 500 1500
159813 BLKF2111P-07 7 2,0 15 500 1500
159814 BLKF2111P-08 8 1,0 5 500 1500
159815 BLKF2111P-09 9 1,0 5 500 1500
159816 BLKF2111P-12 12 1,0 5 400 1200


BLKF2111S-xx
Розетки герметичные без фиксирущей гайки на кабель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159817 BLKF2111S-02 2 3,0 30 500 1500
159818 BLKF2111S-03 3 3,0 30 500 1500
159819 BLKF2111S-04 4 3,0 30 500 1500
159820 BLKF2111S-05 5 3,0 30 500 1500
159821 BLKF2111S-05B 5 1,0x3; 3,0x2 30/5 500 1500
159822 BLKF2111S-05C 5 2,0 15 500 1500
159823 BLKF2111S-06 6 2,0 15 500 1500
159824 BLKF2111S-07 7 2,0 15 500 1500
159825 BLKF2111S-08 8 1,0 5 500 1500
159826 BLKF2111S-09 9 1,0 5 500 1500
159827 BLKF2111S-12 12 1,0 5 400 1200

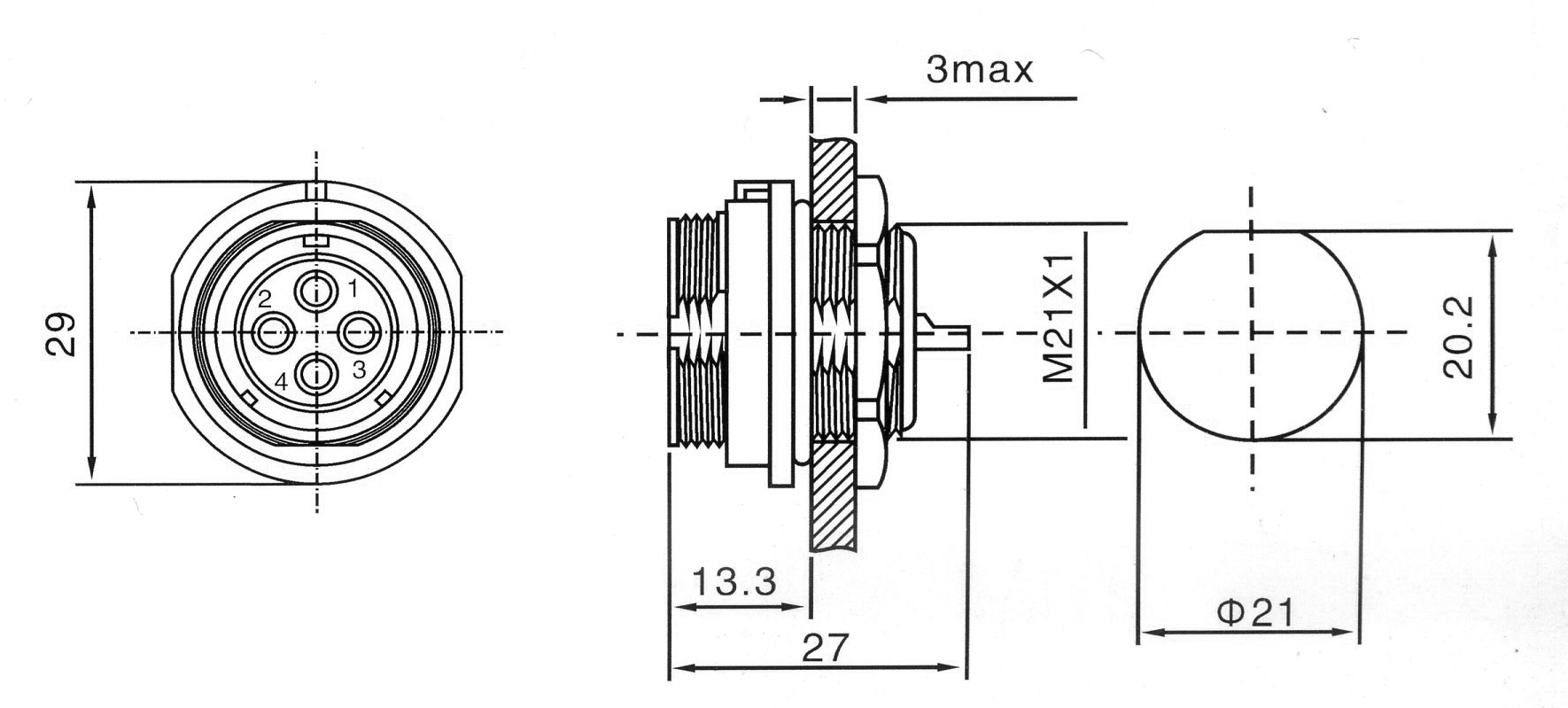

BLKF2112P-xx
Вилки герметичные с фиксирущей гайкой на панель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159828 BLKF2112P-02 2 3,0 30 500 1500
159829 BLKF2112P-03 3 3,0 30 500 1500
159830 BLKF2112P-04 4 3,0 30 500 1500
159831 BLKF2112P-05 5 3,0 30 500 1500
159832 BLKF2112P-05B 5 1,0x3; 3,0x2 30/5 500 1500
159833 BLKF2112P-05C 5 2,0 15 500 1500
159834 BLKF2112P-06 6 2,0 15 500 1500
159835 BLKF2112P-07 7 2,0 15 500 1500
159836 BLKF2112P-08 8 1,0 5 500 1500
159837 BLKF2112P-09 9 1,0 5 500 1500
159838 BLKF2112P-12 12 1,0 5 400 1200


BLKF2112S-xx
Розетки герметичные с фиксирущей гайкой на панель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159839 BLKF2112S-02 2 3,0 30 500 1500
159840 BLKF2112S-03 3 3,0 30 500 1500
159841 BLKF2112S-04 4 3,0 30 500 1500
159842 BLKF2112S-05 5 3,0 30 500 1500
159843 BLKF2112S-05B 5 1,0x3; 3,0x2 30/5 500 1500
159844 BLKF2112S-05C 5 2,0 15 500 1500
159845 BLKF2112S-06 6 2,0 15 500 1500
159846 BLKF2112S-07 7 2,0 15 500 1500
159847 BLKF2112S-08 8 1,0 5 500 1500
159848 BLKF2112S-09 9 1,0 5 500 1500
159849 BLKF2112S-12 12 1,0 5 400 1200

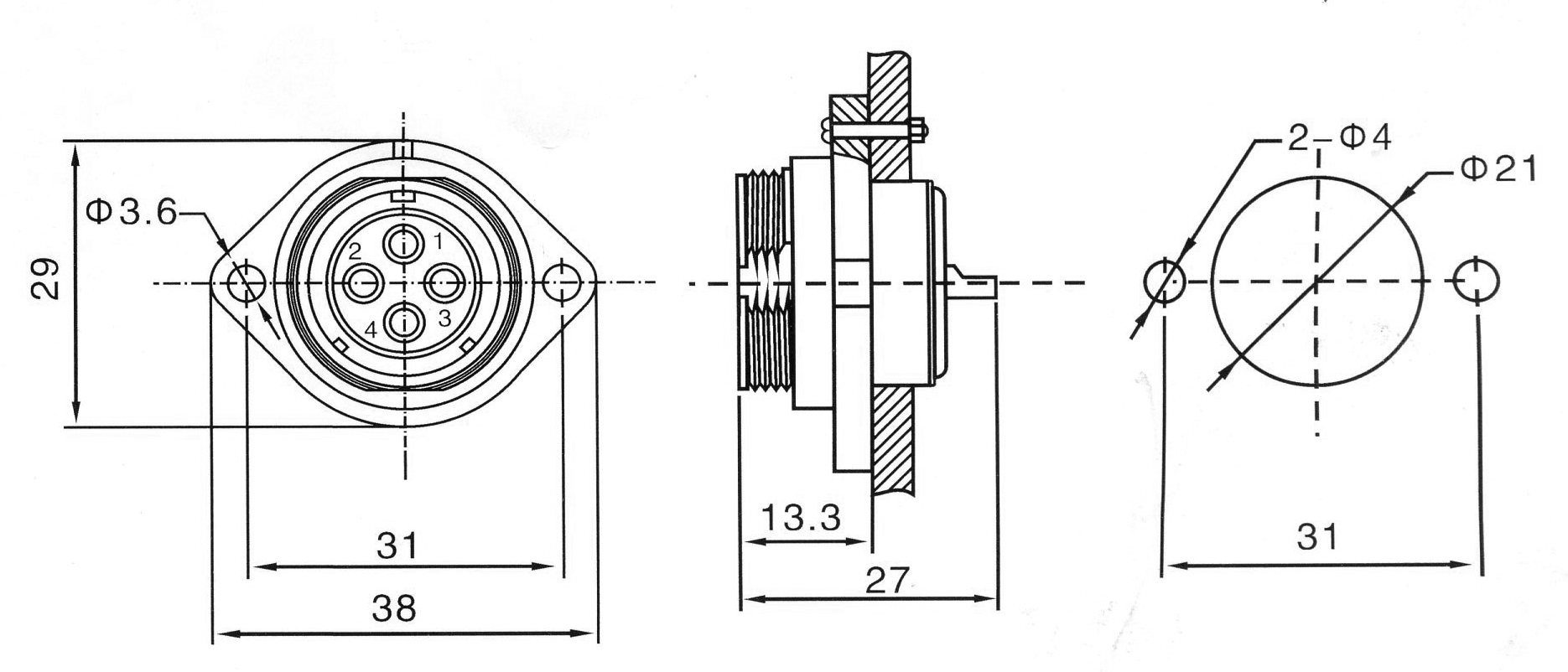

BLKF2113P-xx
Вилки герметичные с винтовым креплением на панель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159850 BLKF2113P-02 2 3,0 30 500 1500
159851 BLKF2113P-03 3 3,0 30 500 1500
159852 BLKF2113P-04 4 3,0 30 500 1500
159853 BLKF2113P-05 5 3,0 30 500 1500
159854 BLKF2113P-05B 5 1,0x3; 3,0x2 30/5 500 1500
159855 BLKF2113P-05C 5 2,0 15 500 1500
159856 BLKF2113P-06 6 2,0 15 500 1500
159857 BLKF2113P-07 7 2,0 15 500 1500
159858 BLKF2113P-08 8 1,0 5 500 1500
159859 BLKF2113P-09 9 1,0 5 500 1500
159860 BLKF2113P-12 12 1,0 5 400 1200

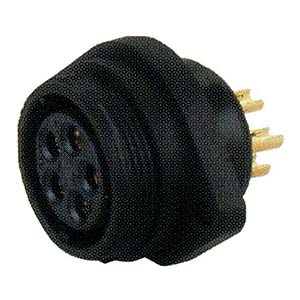

BLKF2113S-xx
Розетки герметичные с винтовым креплением на панель

Код товара Марка Количество контактов Диаметр контакта, мм Ток контакта, А Номинальное напряжение, В Напряжение пробоя изолятора, В
159861 BLKF2113S-02 2 3,0 30 500 1500
159862 BLKF2113S-03 3 3,0 30 500 1500
159863 BLKF2113S-04 4 3,0 30 500 1500
159864 BLKF2113S-05 5 3,0 30 500 1500
159865 BLKF2113S-05B 5 1,0x3; 3,0x2 30/5 500 1500
159866 BLKF2113S-05C 5 2,0 15 500 1500
159867 BLKF2113S-06 6 2,0 15 500 1500
159868 BLKF2113S-07 7 2,0 15 500 1500
159869 BLKF2113S-08 8 1,0 5 500 1500
159870 BLKF2113S-09 9 1,0 5 500 1500
159871 BLKF2113S-12 12 1,0 5 400 1200





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
