Соединители кабель-плата
Шаг 1,25 мм
Серии 1250 и 1251 - вилка на плату и розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
| 1250 |
HM |
- |
XX |
- |
SMD |
| 1 |
2 |
|
3 |
|
4 |
1) Серия
2) Тип:
H: в корпусе
R: угловой
S: прямой
3) Количество контактов
4) SMD: для поверхностного монтажа
|
|
1250HM-XX
- розетка на кабель |
| 17437 |
1250HM-02 |
4,25 |
2,95 |
| 23206 |
1250HM-03 |
5,50 |
4,20 |
| 18049 |
1250HM-04 |
6,75 |
5,45 |
| 22901 |
1250HM-05 |
8,00 |
6,70 |
| 17192 |
1250HM-06 |
9,25 |
7,95 |
| 23207 |
1250HM-07 |
10,50 |
9,20 |
| 23208 |
1250HM-08 |
11,75 |
10,45 |
| 23209 |
1250HM-09 |
13,00 |
11,70 |
| 23210 |
1250HM-10 |
14,25 |
12,95 |
| 23211 |
1250HM-11 |
15,50 |
14,20 |
| 23212 |
1250HM-12 |
16,75 |
15,45 |
| 23213 |
1250HM-13 |
18,00 |
16,70 |
| 23214 |
1250HM-14 |
19,25 |
17,95 |
| 18496 |
1250HM-15 |
20,50 |
19,20 |
|
чертеж
|
|

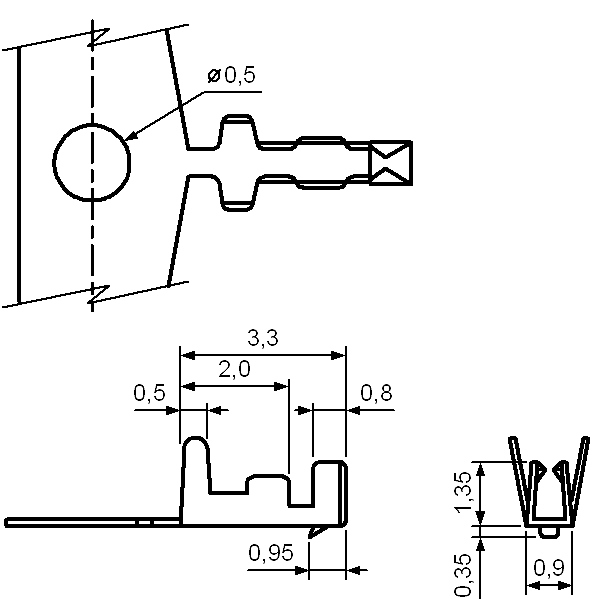

1250T-XX
- контакты для розетки на кабель |
|
чертеж
|
|
1250HJAE-XX
- розетка на кабель |
| x |
1250HJAE-02 |
1,25 |
3,95 |
| x |
1250HJAE-03 |
2,50 |
5,20 |
| x |
1250HJAE-04 |
3,75 |
6,45 |
| x |
1250HJAE-05 |
5,00 |
7,70 |
| x |
1250HJAE-06 |
6,25 |
8,95 |
| x |
1250HJAE-07 |
7,50 |
10,20 |
| x |
1250HJAE-08 |
8,75 |
11,45 |
| x |
1250HJAE-09 |
10,00 |
12,70 |
| x |
1250HJAE-10 |
11,25 |
13,95 |
| x |
1250HJAE-11 |
12,50 |
15,20 |
| x |
1250HJAE-12 |
13,75 |
16,45 |
| x |
1250HJAE-13 |
15,00 |
17,70 |
| x |
1250HJAE-14 |
16,25 |
18,95 |
| x |
1250HJAE-15 |
17,50 |
20,20 |
|
чертеж
|
|

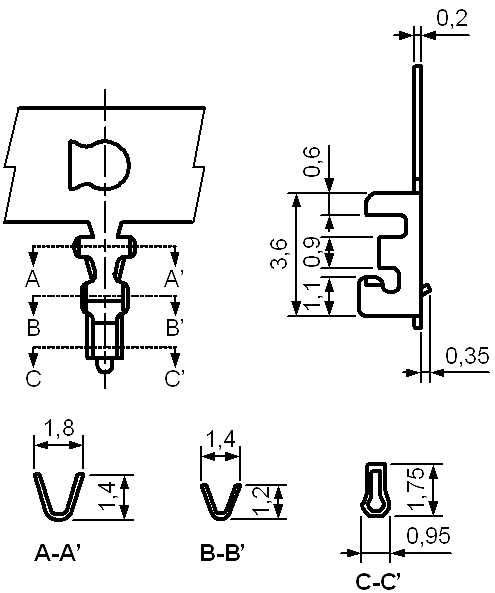

1250TJAE-XX
- контакты для розетки на кабель
Код товара 24013 |
|
чертеж
|
|

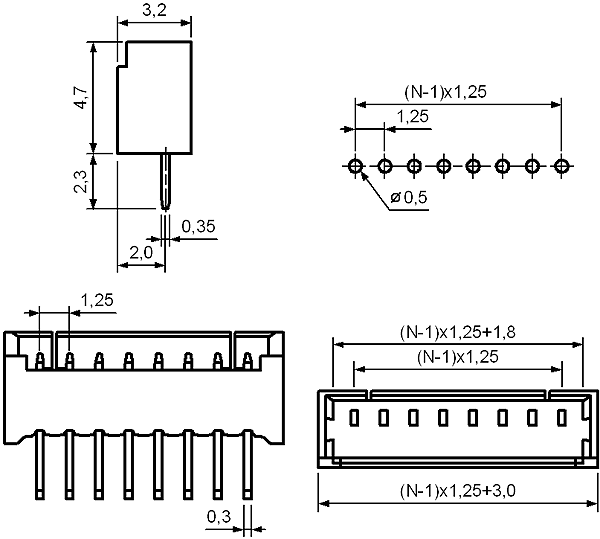

1251SM-XX
- прямая вилка на плату |
| 23261 |
1251SM-02 |
1,25 |
3,05 |
4,25 |
| 23264 |
1251SM-03 |
2,50 |
4,30 |
5,50 |
| 22891 |
1251SM-04 |
3,75 |
5,55 |
6,75 |
| 22902 |
1251SM-05 |
5,00 |
6,80 |
8,00 |
| 17191 |
1251SM-06 |
6,25 |
8,05 |
9,25 |
| 23262 |
1251SM-07 |
7,50 |
9,30 |
10,50 |
| 23263 |
1251SM-08 |
8,75 |
10,55 |
11,75 |
| 21318 |
1251SM-09 |
10,00 |
11,80 |
13,00 |
| 22954 |
1251SM-10 |
11,25 |
13,05 |
14,25 |
| 23265 |
1251SM-11 |
12,50 |
14,30 |
15,50 |
| 23266 |
1251SM-12 |
13,75 |
15,55 |
16,75 |
| 23267 |
1251SM-13 |
15,00 |
16,80 |
18,00 |
| 24086 |
1251SM-14 |
16,25 |
18,05 |
19,25 |
| 23268 |
1251SM-15 |
17,50 |
19,30 |
20,50 |
|
чертеж
|
|

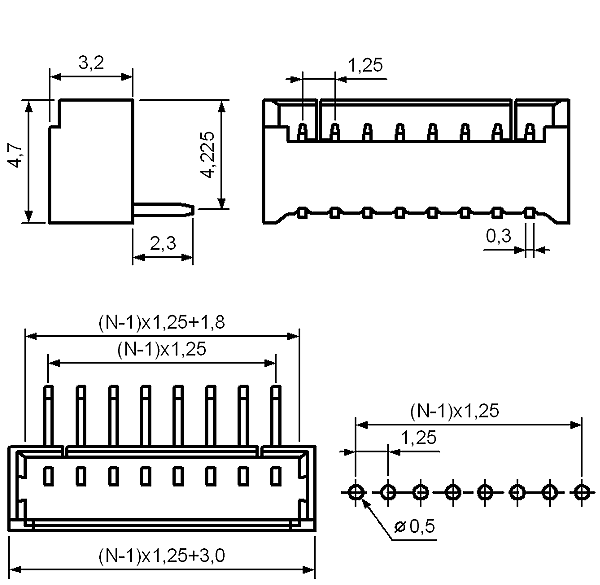

1251RM-XX
- угловая вилка на плату |
|
чертеж
|
|

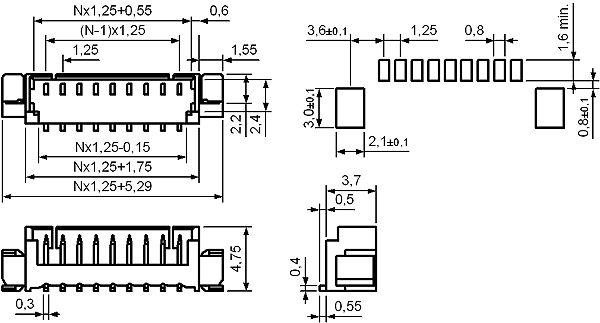

1251S(R)-XX-SMD
- прямая (угловая) вилка на плату |
| 17434 |
1251S-02-SMD |
1,25 |
7,75 |
4,25 |
| 23244 |
1251S-03-SMD |
2,50 |
9,00 |
5,50 |
| 23245 |
1251S-04-SMD |
3,75 |
10,25 |
6,75 |
| 23246 |
1251S-05-SMD |
5,00 |
11,50 |
8,00 |
| 23247 |
1251S-06-SMD |
6,25 |
12,75 |
9,25 |
| 23248 |
1251S-07-SMD |
7,50 |
14,00 |
10,50 |
| 23249 |
1251S-08-SMD |
8,75 |
15,75 |
11,75 |
| 23250 |
1251S-09-SMD |
10,00 |
16,50 |
13,00 |
| 23251 |
1251S-10-SMD |
11,25 |
17,75 |
14,25 |
| 23252 |
1251S-11-SMD |
12,50 |
19,00 |
15,50 |
| 23253 |
1251S-12-SMD |
13,75 |
20,25 |
16,75 |
| 23254 |
1251S-13-SMD |
15,00 |
21,50 |
18,00 |
| 23255 |
1251S-14-SMD |
16,25 |
22,75 |
19,25 |
| 18495 |
1251S-15-SMD |
17,50 |
24,00 |
20,50 |
| 23256 |
1251S-16-SMD |
18,75 |
25,25 |
21,75 |
| x |
1251S-17-SMD |
20,00 |
26,50 |
23,00 |
| x |
1251S-18-SMD |
21,25 |
27,75 |
24,25 |
| x |
1251S-19-SMD |
22,50 |
29,00 |
25,50 |
| x |
1251S-20-SMD |
23,75 |
30,25 |
26,75 |
|
чертеж
|
|
|
|
|
|
