| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,25 мм
Серия 1252 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Тип:
H: в корпусе
3) Количество контактов:
2-15
| x |
1252H-02 |
1,25 |
3,00 |
| x |
1252H-03 |
2,50 |
4,25 |
| x |
1252H-04 |
3,75 |
5,50 |
| x |
1252H-05 |
5,00 |
6,75 |
| x |
1252H-06 |
6,25 |
8,00 |
| x |
1252H-07 |
7,50 |
9,25 |
| x |
1252H-08 |
8,75 |
10,50 |
| x |
1252H-09 |
10,00 |
11,75 |
| x |
1252H-10 |
11,25 |
13,00 |
| x |
1252H-11 |
12,50 |
14,25 |
| x |
1252H-12 |
13,75 |
15,50 |
| x |
1252H-13 |
15,00 |
16,75 |
| x |
1252H-14 |
16,25 |
18,00 |
| x |
1252H-15 |
17,50 |
19,25 |
|
чертеж |
|
| |

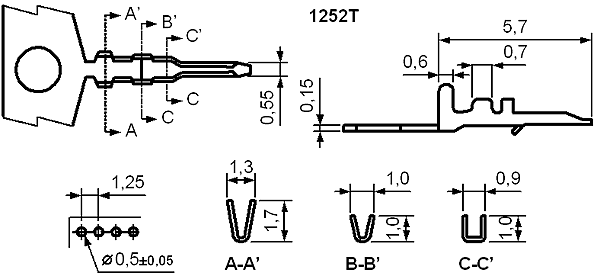

1252T - контакты для розетки на кабель
|
|
чертеж |
|
|
|
|
|
