| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,25 мм
Серия 1253 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Тип:
H: в корпусе
3) Количество контактов: 2-15
| 119783 |
1253H-02 |
1,25 |
2,72 |
5,72 |
| 119784 |
1253H-03 |
2,50 |
3,97 |
6,97 |
| 119785 |
1253H-05 |
5,00 |
6,47 |
9,47 |
| 119786 |
1253H-06 |
6,25 |
7,72 |
10,72 |
| 119787 |
1253H-07 |
7,50 |
8,97 |
11,97 |
| 119788 |
1253H-09 |
10,00 |
11,47 |
14,47 |
| 119789 |
1253H-14 |
16,25 |
17,72 |
20,72 |
| 119790 |
1253H-15 |
17,50 |
18,97 |
21,97 |
| 119791 |
1253H-20 |
23,75 |
25,22 |
26,22 |
| 119792 |
1253H-30 |
36,25 |
37,72 |
40,72 |
|

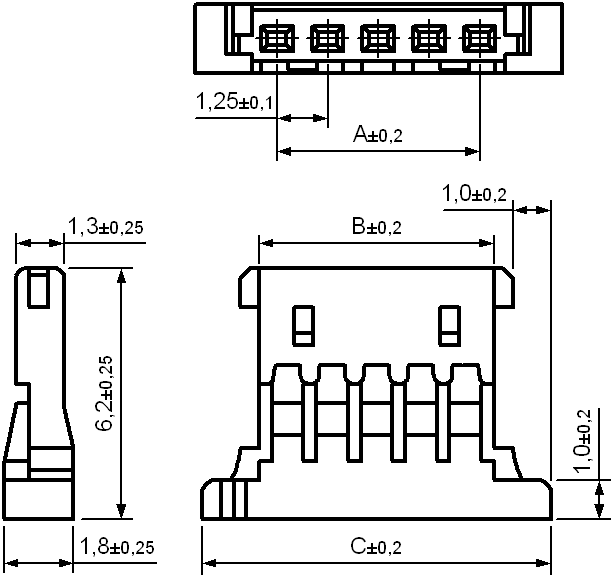

чертеж |
|
| |

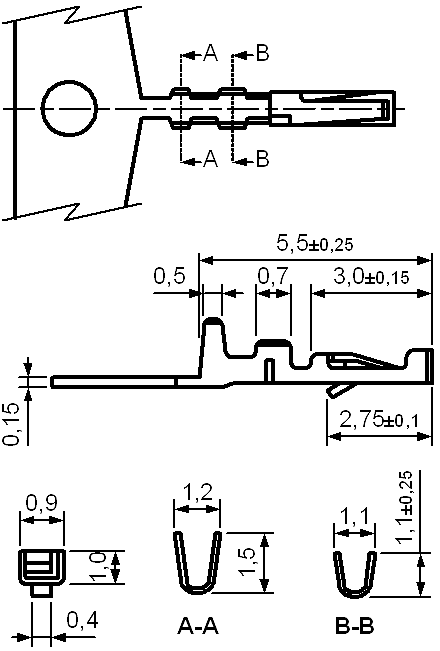

1253T - контакты для розетки на кабель
Код товара 119793
|
|
чертеж |
|
|
|
|
|
