Соединители кабель-плата

Шаг 1,5 мм

Серия 1500 - вилка на плату и розетка на кабель, шаг 1,5 мм

Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

1500	H	-	XX
1	2		3

1) Серия
2) Тип:
    H: в корпусе
    R: угловая вилка на плату
    S: прямая вилка на плату
    T: контакты (по 10000 штук в катушке)
3) Количество контактов

Код товара	Марка	чертеж

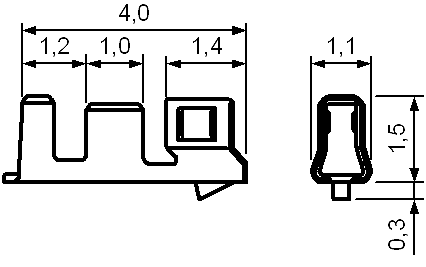

17427	1500T-XX - контакты для розетки на кабель	чертеж

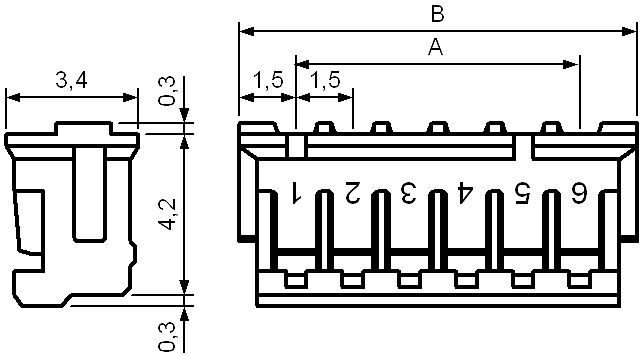

перейти в магазин	1500H-XX - розетка на кабель	чертеж

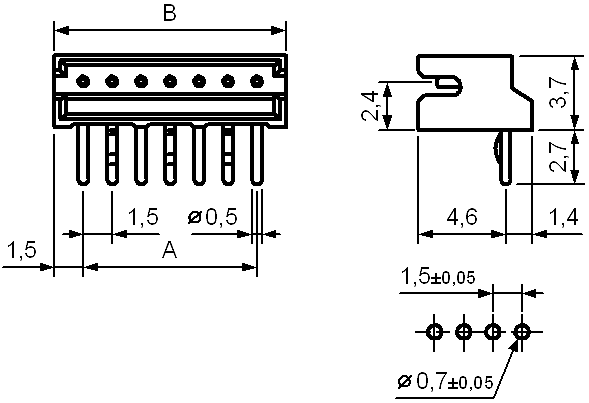

перейти в магазин	1500R-XX - угловая вилка на плату	чертеж

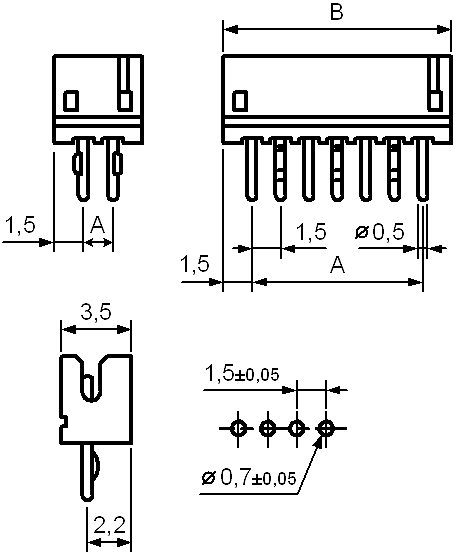

перейти в магазин	1500S-XX (прямая вилка на плату)	чертеж

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
