Соединители кабель-плата

Шаг 2,54 мм

Серия 2217 (WF-XX) - вилка на плату

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2217	S	-	XX
1	2		3

1) Серия
2) R: левая угловая вилка на плату
RR: правая угловая вилка на плату
S: прямая вилка на плату
3) Количество контактов

WF	-	XX
1		2

1) Серия
2) Количество контактов

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
17394	WF-2	5,1	2,5
17198	WF-3	7,6	5,1
17393	WF-4	10,2	7,6
16553	WF-5	12,7	10,2
16554	WF-6	15,3	12,7
17194	WF-7	17,8	15,2
16555	WF-8	20,3	17,8
16556	WF-9	22,9	20,3
17202	WF-10	25,4	22,9
17200	WF-11	28,0	25,4
34733	WF-12	30,5	27,9
51618	WF-13	33,0	30,5
17199	WF-14	35,6	33,0
51619	WF-15	38,1	35,6
51620	WF-16	40,7	38,1
51621	WF-17	43,2	40,6
18798	WF-18	45,7	43,2
51622	WF-19	48,3	45,7
51623	WF-20	50,8	48,3

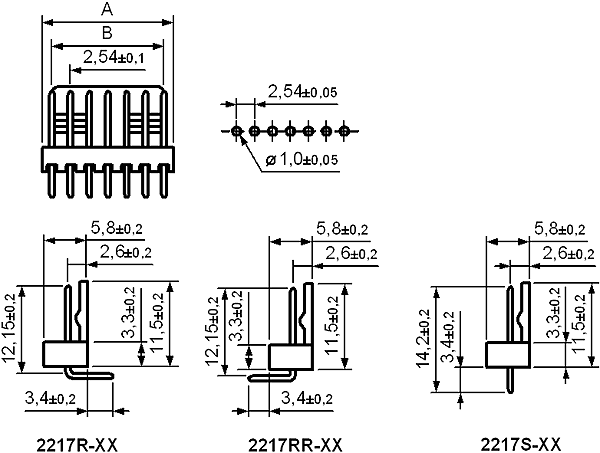

чертеж
