Соединители кабель-плата

Шаг 3,96 мм

Серия 2219 - вилка на плату

Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение:
   250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1500В
   в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
17390	PWL-2	3,96	7,92
24031	PWL-3	7,92	11,88
25425	PWL-4	11,88	15,84
24032	PWL-5	15,84	19,80
35361	PWL-6	19,80	23,76
50731	PWL-7	23,76	27,72
24048	PWL-8	27,72	31,68
50734	PWL-9	31,68	35,64
24050	PWL-10	35,64	39,60
50736	PWL-11	39,60	43,56
50738	PWL-12	43,56	47,52
50740	PWL-13	47,52	51,48
50742	PWL-14	51,48	55,44
50744	PWL-15	55,44	59,40
50746	PWL-16	59,40	63,36
50748	PWL-17	63,36	67,32
50750	PWL-18	67,32	71,28
50751	PWL-19	71,28	75,24
50753	PWL-20	75,24	79,20

2219	S	-	XX	-	01
1	2		3		4

1) Серия
2) R: левая угловая вилка
        на плату
    RR: правая угловая вилка
        на плату
    S: прямая вилка на плату
3) Количество контактов
4) 01: без фиксатора

PWL	N	-	XX	-	R
1	2		3		4

1) Серия
2) N: без фиксатора
3) Количество контактов
4) R: угловая вилка

Код товара	Марка

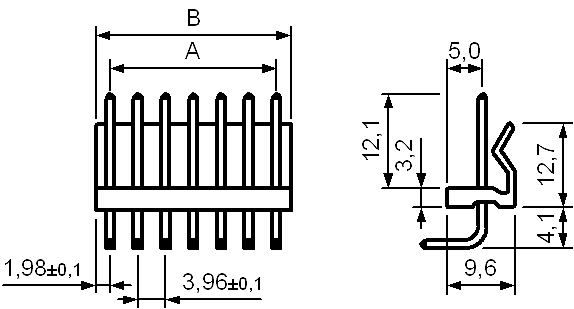

перейти в магазин	2219R-XX (PWL-XXR) - левая угловая вилка на плату с фиксатором	чертеж

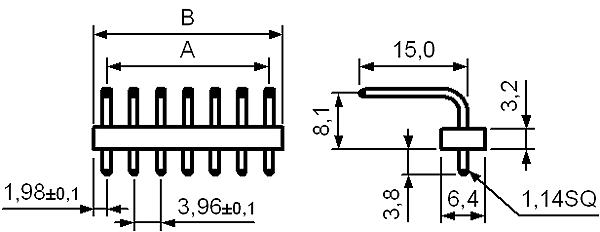

перейти в магазин	2219R-XX-01 (PWL N-XXR) - левая угловая вилка на плату без фиксатора	чертеж

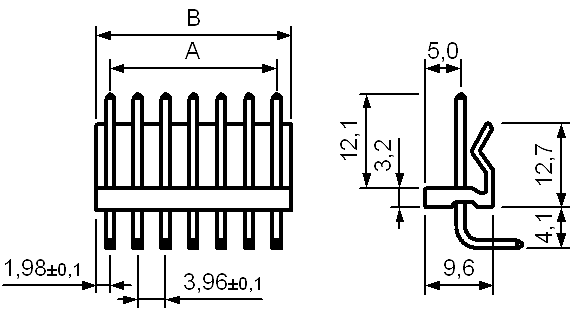

перейти в магазин	2219RR-XX - правая угловая вилка на плату с фиксатором	чертеж

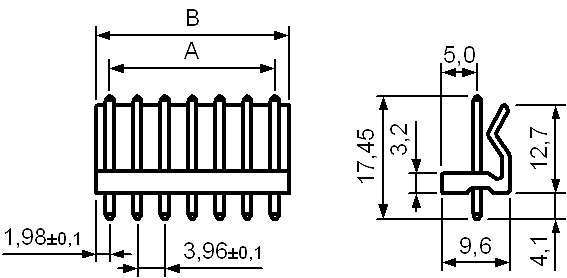

перейти в магазин	2219S-XX (PWL-XX) - прямая вилка на плату с фиксатором	чертеж

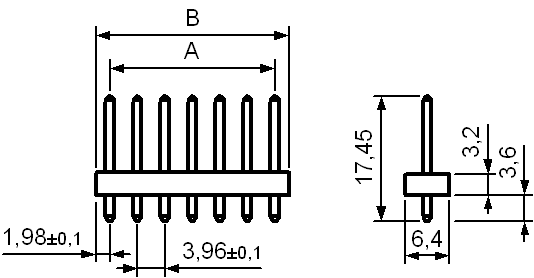

перейти в магазин	2219S-XX-01 (PWL N-XX) - прямая вилка на плату без фиксатора	чертеж
