Соединители кабель-плата
Шаг 2,0 мм
Серии 2417 и 2418 - однорядная вилка на плату и розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Модификация
3) Количество контактов |

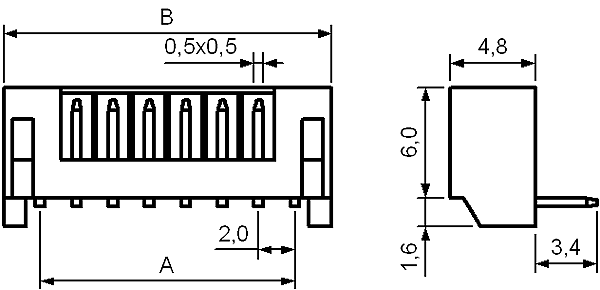

2417RB-XX
- угловая вилка на плату
высотой 4,8 мм |
|
| x |
2417RB-02 |
2,0 |
6,0 |
| x |
2417RB-03 |
4,0 |
8,0 |
| x |
2417RB-04 |
6,0 |
10,0 |
| x |
2417RB-05 |
8,0 |
12,0 |
| x |
2417RB-06 |
10,0 |
14,0 |
| x |
2417RB-07 |
12,0 |
16,0 |
| x |
2417RB-08 |
14,0 |
18,0 |
| x |
2417RB-09 |
16,0 |
20,0 |
| x |
2417RB-10 |
18,0 |
22,0 |
| x |
2417RB-11 |
20,0 |
24,0 |
| x |
2417RB-12 |
22,0 |
26,0 |
| x |
2417RB-13 |
24,0 |
28,0 |
| x |
2417RB-14 |
26,0 |
30,0 |
| x |
2417RB-15 |
28,0 |
32,0 |
|
чертеж |
|
|
|

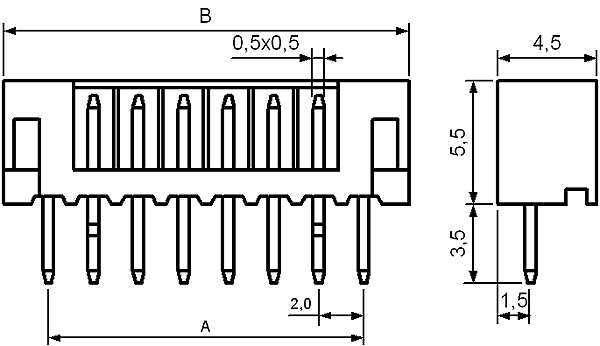

2417SB-XX
- прямая вилка на плату
шириной 4,5 мм |
 |
| 76294 |
2417SB-02 |
2,0 |
6,0 |
| 22606 |
2417SB-03 |
4,0 |
8,0 |
| 17358 |
2417SB-04 |
6,0 |
10,0 |
| x |
2417SB-05 |
8,0 |
12,0 |
| x |
2417SB-06 |
10,0 |
14,0 |
| x |
2417SB-07 |
12,0 |
16,0 |
| x |
2417SB-08 |
14,0 |
18,0 |
| x |
2417SB-09 |
16,0 |
20,0 |
| x |
2417SB-10 |
18,0 |
22,0 |
| x |
2417SB-11 |
20,0 |
24,0 |
| x |
2417SB-12 |
22,0 |
26,0 |
| x |
2417SB-13 |
24,0 |
28,0 |
| x |
2417SB-14 |
26,0 |
30,0 |
| x |
2417SB-15 |
28,0 |
32,0 |
|
чертеж |
|
|
|

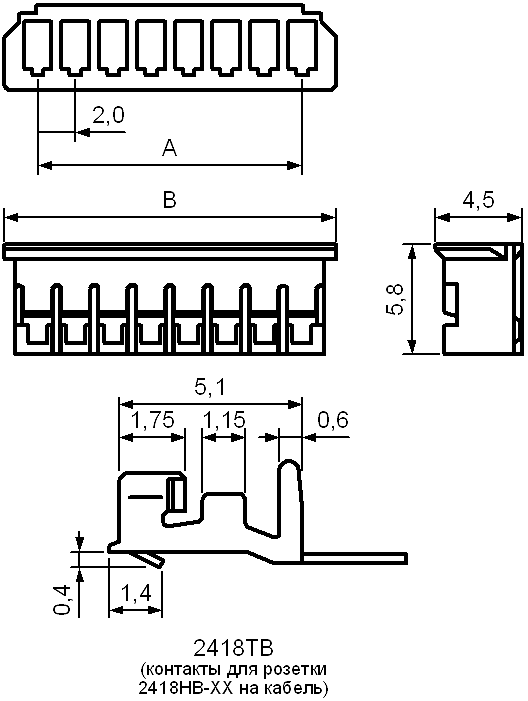

2418HB-XX
- розетка на кабель |
Терминалы для розеток на кабель
2418-TB: катушка 10000 шт.
|
| x |
2418HB-02 |
2,0 |
5,6 |
| x |
2418HB-03 |
4,0 |
7,6 |
| x |
2418HB-04 |
6,0 |
9,6 |
| x |
2418HB-05 |
8,0 |
11,6 |
| x |
2418HB-06 |
10,0 |
13,6 |
| x |
2418HB-07 |
12,0 |
15,6 |
| x |
2418HB-08 |
14,0 |
17,6 |
| x |
2418HB-09 |
16,0 |
19,6 |
| x |
2418HB-10 |
18,0 |
21,6 |
| x |
2418HB-11 |
20,0 |
23,6 |
| x |
2418HB-12 |
22,0 |
25,6 |
| x |
2418HB-13 |
24,0 |
27,6 |
| x |
2418HB-14 |
26,0 |
29,6 |
| x |
2418HB-15 |
28,0 |
31,6 |
Фабрики терминалы поставляют как отдельные товарные позиции, а не комплектом!
Заказывайте терминалы с некоторым запасом, поскольку они часто портятся при монтаже. |
чертеж |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
