Соединители кабель-плата

Шаг 2,5 мм

Серия 8982 - розетка на кабель и вилка на плату

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

8982	R	-	XX
1	2		3

1) Серия
2) H: корпус вилки или розетки на кабель
R: угловая вилка на плату
S: прямая вилка на плату
3) Количество контактов

8982H-04
(H-XX)
- розетка на кабель

H	-	XX
1		2

1) Серия
2) Количество контактов

Кол-во контактов	Размер А, мм
H-02	5,1
H-03	7,6
H-04	10,1
H-05	12,6
H-06	15,1
H-07	17,6
H-08	20,1
H-09	22,6
H-10	25,1
H-11	27,6
H-12	30,1

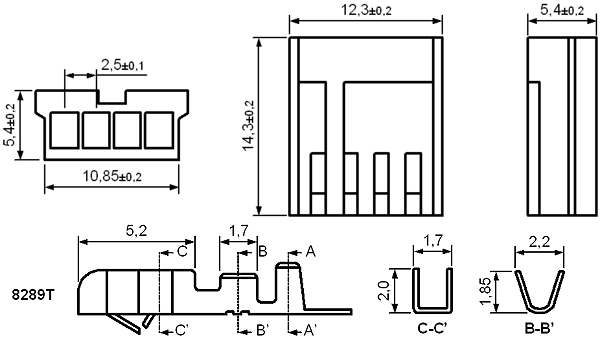

чертеж

8982R-04
(W-XXR)
- угловая вилка на плату

W	-	XX	R
1		2

1) Серия
2) Количество контактов

Кол-во контактов	Размер А, мм
W-02R	5,1
W-03R	7,6
W-04R	10,1
W-05R	12,6
W-06R	15,1
W-07R	17,6
W-08R	20,1
W-09R	22,6
W-10R	25,1
W-11R	27,6
W-12R	30,1

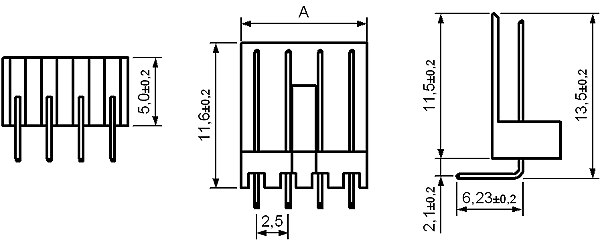

чертеж

8982S-04
(W-XX)
- прямая вилка на плату

W	-	XX
1		2

1) Серия
2) Количество контактов

Кол-во контактов	Размер А, мм
W-02	5,1
W-03	7,6
W-04	10,1
W-05	12,6
W-06	15,1
W-07	17,6
W-08	20,1
W-09	22,6
W-10	25,1
W-11	27,6
W-12	30,1

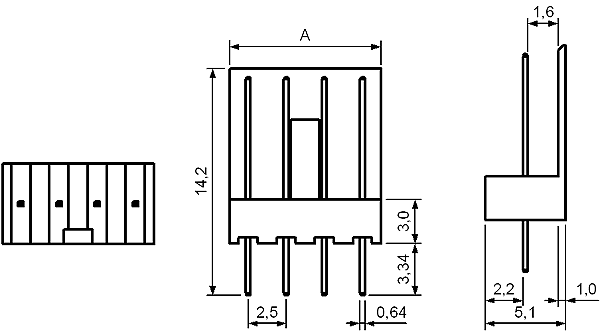

чертеж
