Разъемы кабель-кабель

Серия 9200

Электрические характеристики:
Максимальный переменный и постоянный ток: 15 А
Максимальное переменное и постоянное напряжение: 300 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

5005 P - XX
1 2   3

1) Серия
2 Тип:
    Р
: вилка
    R
: розетка
2)
Количество контактов:
   1, 2, 3, 4, 6, 9, 12, 15

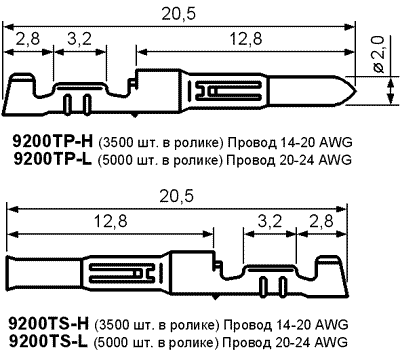

Серия 9200, Разъемы кабель-кабель   Терминалы
Серия 9200, Разъемы кабель-кабель


Вариант Макс. параметры Розетка Вилка
Сила тока Напряжение
1 15А 300В 9200R-01 9200P-01
2 15А 300В 9200R-02 9200P-02
3 14А 300В 9200R-03 9200P-03
4A 13А 300В 9200R-04A 9200P-04A
4B 13А 300В 9200R-04B 9200P-04B

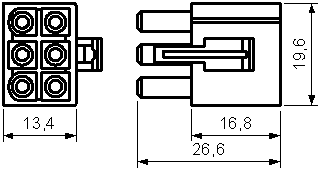

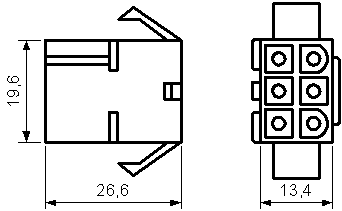

6 12А 300В 9200R-06 9200P-06

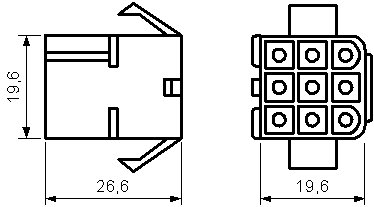

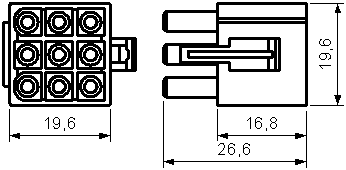

9 10А 300В 9200R-09 9200P-09

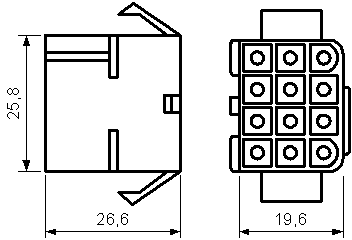

12 300В 9200R-12 9200P-12

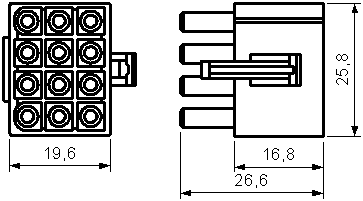

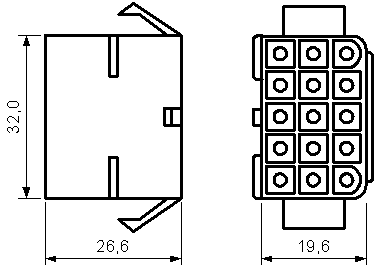

15 300В 9200R-15 9200P-15
