Разъемы кабель-кабель/кабель-плата

Micro-Fit 3.0™ MOLEX, шаг 3,0 мм

Электрические характеристики:
Максимальный ток: 5 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-2
Контакты: фосфористая бронза, луженая оловом

5560 - XX
1   2

1) Серия
2) Количество контактов

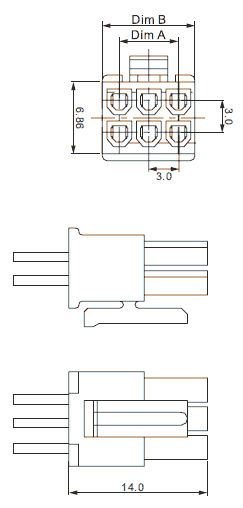

Серия 5560 (Micro-Fit 3.0™ MOLEX 43025)
розетка на кабель двухрядная, шаг 3,0 мм

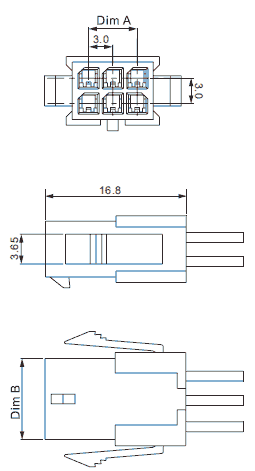

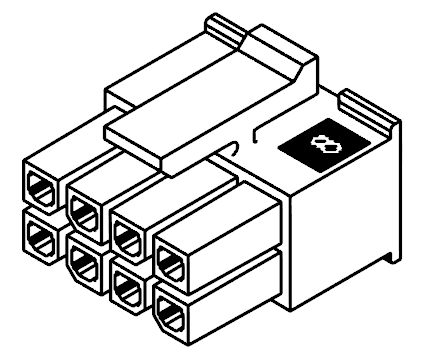

Серия 5560 (Micro-Fit 3.0 MOLEX 43025), розетка на кабель двухрядная, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить

  Серия 5560 (Micro-Fit 3.0 MOLEX 43025), розетка на кабель двухрядная, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата


Код
товара
Марка Аналоги Количество
контактов
Размеры, мм Упаковка
A B
76327 5560-02 Micro-Fit 3.0™ MOLEX 43025-0200 2 контакта (2x1) - 3,85 1000
51860 5560-04 Micro-Fit 3.0™ MOLEX 43025-0400 4 контакта (2x2) 3,0 6,85 1000
51861 5560-06 Micro-Fit 3.0™ MOLEX 43025-0600 6 контактов (2x3) 6,0 9,85 1000
59993 5560-08 Micro-Fit 3.0™ MOLEX 43025-0800 8 контактов (2x4) 9,0 12,85 1000
59994 5560-10 Micro-Fit 3.0™ MOLEX 43025-1000 10 контактов (2x5) 12,0 15,85 1000
59995 5560-12 Micro-Fit 3.0™ MOLEX 43025-1200 12 контактов (2x6) 15,0 18,85 1000
59996 5560-14 Micro-Fit 3.0™ MOLEX 43025-1400 14 контактов (2x7) 18,0 21,85 1000
35350 5560-16 Micro-Fit 3.0™ MOLEX 43025-1600 16 контактов (2x8) 21,0 24,85 1000
59997 5560-18 Micro-Fit 3.0™ MOLEX 43025-1800 18 контактов (2x9) 24,0 27,85 1000
59998 5560-20 Micro-Fit 3.0™ MOLEX 43025-2000 20 контактов (2x10) 27,0 30,85 500
59999 5560-22 Micro-Fit 3.0™ MOLEX 43025-2200 22 контакта (2x11) 30,0 33,85 500
60000 5560-24 Micro-Fit 3.0™ MOLEX 43025-2400 24 контакта (2x12) 33,0 36,85 500

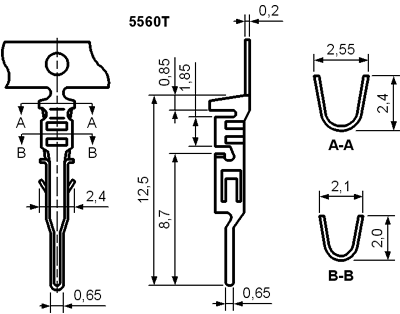

Терминалы

Серия 5561 (Micro-Fit 3.0™ MOLEX 43020)
вилка на кабель двухрядная, шаг 3,0 мм

Серия 5561 (Micro-Fit 3.0 MOLEX 43020), вилка на кабель двухрядная, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить


  Серия 5561 (Micro-Fit 3.0 MOLEX 43020), вилка на кабель двухрядная, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата
Код
товара
Марка Аналоги Количество
контактов
Размеры, мм Упаковка
A B
51862 5561-02 Micro-Fit 3.0™ MOLEX 43020-0200 2 контакта (2x1) - 3,85 1000
16552 5561-04 Micro-Fit 3.0™ MOLEX 43020-0400 4 контакта (2x2) 3,00 6,85 1000
51863 5561-06 Micro-Fit 3.0™ MOLEX 43020-0600 6 контактов (2x3) 6,00 9,85 1000
60001 5561-08 Micro-Fit 3.0™ MOLEX 43020-0800 8 контактов (2x4) 9,00 12,85 1000
60002 5561-10 Micro-Fit 3.0™ MOLEX 43020-1000 10 контактов (2x5) 12,00 15,85 1000
60003 5561-12 Micro-Fit 3.0™ MOLEX 43020-1200 12 контактов (2x6) 15,00 18,85 1000
60004 5561-14 Micro-Fit 3.0™ MOLEX 43020-1400 14 контактов (2x7) 18,00 21,85 1000
60005 5561-16 Micro-Fit 3.0™ MOLEX 43020-1600 16 контактов (2x8) 21,00 24,85 1000
60006 5561-18 Micro-Fit 3.0™ MOLEX 43020-1800 18 контактов (2x9) 24,00 27,85 1000
60007 5561-20 Micro-Fit 3.0™ MOLEX 43020-2000 20 контактов (2x10) 27,00 30,85 500
60008 5561-22 Micro-Fit 3.0™ MOLEX 43020-2200 22 контакта (2x11) 30,00 33,85 500
60009 5561-24 Micro-Fit 3.0™ MOLEX 43020-2400 24 контакта (2x12) 33,00 36,85 500

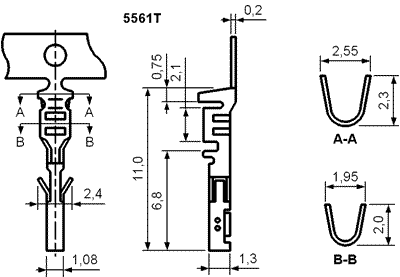

Терминалы

Серия 5561R (Micro-Fit 3.0™ MOLEX 43045**00)
вилка на плату двухрядная угловая, шаг 3,0 мм

Серия 5561R (Micro-Fit 3.0 MOLEX 43045**00), вилка на плату двухрядная угловая, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить

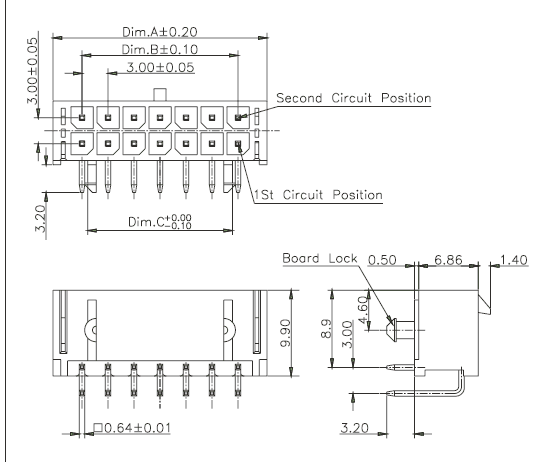

Серия 5561R (Micro-Fit 3.0 MOLEX 43045**00), вилка на плату двухрядная угловая, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

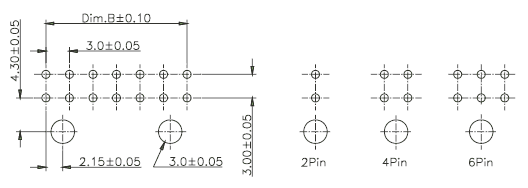

Расположение отверстий в плате

Код
товара
Марка Аналог Количество
контактов
Размеры, мм Упаковка
A B
60175 5561R-02 Micro-Fit 3.0™ MOLEX 430450200 2 контакта (2x1) 6,70 - 1000
60176 5561R-04 Micro-Fit 3.0™ MOLEX 430450400 4 контакта (2x2) 9,70 3,00 1000
60177 5561R-06 Micro-Fit 3.0™ MOLEX 430450600 6 контактов (2x3) 12,70 6,00 1000
60178 5561R-08 Micro-Fit 3.0™ MOLEX 430450800 8 контактов (2x4) 15,70 9,00 1000
60179 5561R-10 Micro-Fit 3.0™ MOLEX 430451000 10 контактов (2x5) 18,70 12,00 1000
60180 5561R-12 Micro-Fit 3.0™ MOLEX 430451200 12 контактов (2x6) 21,70 15,00 1000
60181 5561R-14 Micro-Fit 3.0™ MOLEX 430451400 14 контактов (2x7) 24,70 18,00 1000
60182 5561R-16 Micro-Fit 3.0™ MOLEX 430451600 16 контактов (2x8) 27,70 21,00 1000
60183 5561R-18 Micro-Fit 3.0™ MOLEX 430451800 18 контактов (2x9) 30,70 24,00 1000
60184 5561R-20 Micro-Fit 3.0™ MOLEX 430452000 20 контактов (2x10) 33,70 27,00 500
60185 5561R-22 Micro-Fit 3.0™ MOLEX 430452200 22 контакта (2x11) 36,70 30,00 500
60186 5561R-24 Micro-Fit 3.0™ MOLEX 430452400 24 контакта (2x12) 39,70 33,00 500

Серия 5561S (Micro-Fit 3.0™ MOLEX 43045**12)
вилка на плату двухрядная прямая, шаг 3,0 мм

Серия 5561S (Micro-Fit 3.0 MOLEX 43045**12), вилка на плату двухрядная прямая, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить

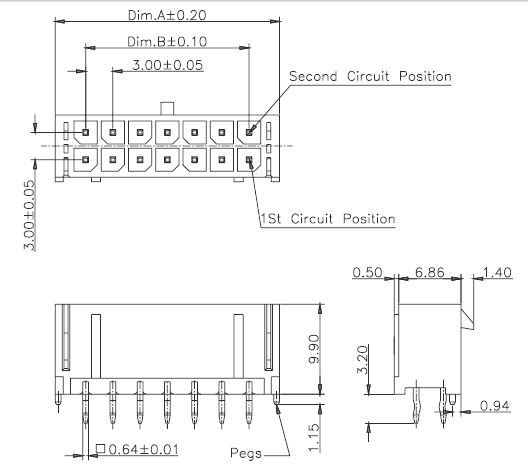

Серия 5561S (Micro-Fit 3.0 MOLEX 43045**12), вилка на плату двухрядная прямая, шаг 3,0 мм, Разъемы кабель-кабель/кабель-плата

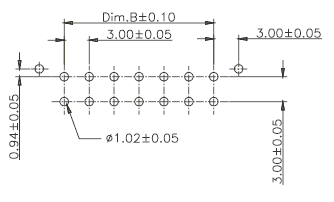

Расположение отверстий в плате

Код
товара
Марка Аналоги Количество
контактов
Размеры, мм Упаковка
A B C
60187 5561S-02 Micro-Fit 3.0™ MOLEX 430450212 2 контакта (2x1) 6,70 - 2,70 1000
60188 5561S-04 Micro-Fit 3.0™ MOLEX 430450412 4 контакта (2x2) 9,70 3,00 3,00 1000
60189 5561S-06 Micro-Fit 3.0™ MOLEX 430450612 6 контактов (2x3) 12,70 6,00 3,00 1000
60190 5561S-08 Micro-Fit 3.0™ MOLEX 430450812 8 контактов (2x4) 15,70 9,00 7,70 1000
60191 5561S-10 Micro-Fit 3.0™ MOLEX 430451012 10 контактов (2x5) 18,70 12,00 10,70 1000
60192 5561S-12 Micro-Fit 3.0™ MOLEX 430451212 12 контактов (2x6) 21,70 15,00 13,70 1000
60193 5561S-14 Micro-Fit 3.0™ MOLEX 430451412 14 контактов (2x7) 24,70 18,00 16,70 1000
60194 5561S-16 Micro-Fit 3.0™ MOLEX 430451612 16 контактов (2x8) 27,70 21,00 19,70 1000
60195 5561S-18 Micro-Fit 3.0™ MOLEX 430451812 18 контактов (2x9) 30,70 24,00 22,70 1000
60196 5561S-20 Micro-Fit 3.0™ MOLEX 430452012 20 контактов (2x10) 33,70 27,00 25,70 500
60197 5561S-22 Micro-Fit 3.0™ MOLEX 430452212 22 контакта (2x11) 36,70 30,00 28,70 500
60198 5561S-24 Micro-Fit 3.0™ MOLEX 430452412 24 контакта (2x12) 39,70 33,00 31,70 500
