Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые переменного тока (AC)

AF22060 серия (220x220x60мм)

осевые вентиляторы переменного тока





AF 22060 H A1 B L
1 2 3 4 5 6

1) серия
2) код габарита:
    8025 - 80x80x25мм
    8038 - 80x80x38мм
    9225 - 92x92x25мм
    11025 - 110x110x25мм
    12025 - 120x120x25мм
    12038 - 120x120x38мм
    15050 - 150x150x50мм
    17251-1 - 172x150x51мм
    17251-2 - D172x51мм
    18060 - 180x180x60мм
    20060 - 200x200x60мм
3) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая
4) напряжение питания:
     A1 - 110...120VAC
     A2 - 220...240VAC
     A3 - 380VAC
5) подшипники:
     B - качения
     S - скольжения
6) выводы:
     L - провода
     T - терминалы

Осевые вентиляторы переменного тока AF22060 серии имеют габариты D200x60 мм. Осевые вентиляторы переменного тока AF22060 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы переменного тока AF22060 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы переменного тока AF22060 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов переменного тока AF22060 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов AF22060 серии переменного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 110/120 VAC или 220/240VAC (50/60 Гц)
Параметры:
Размеры: D200x60мм (D8,7x2,4in)
Рама: окрашенный алюминий и пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 1700г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
123024 AF22060HA1BL 110/120 1,00/0,90 88/79 2500/2800 20,8/23,5 56/62 19831/22097
123025 AF22060HA2BL 220/240 0,45/0,35 79/62 2500/2800 20,8/23,5 56/62 19831/22097
123026 AF22060HA1BT 110/120 1,00/0,90 88/79 2500/2800 20,8/23,5 56/62 19831/22097
123027 AF22060HA2BT 220/240 0,45/0,35 79/62 2500/2800 20,8/23,5 56/62 19831/22097

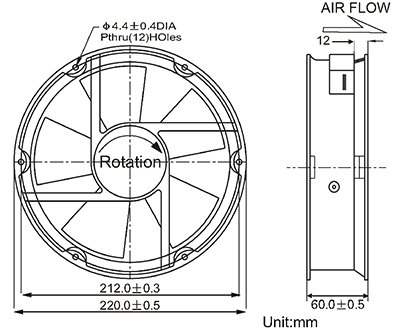

Размеры, мм:

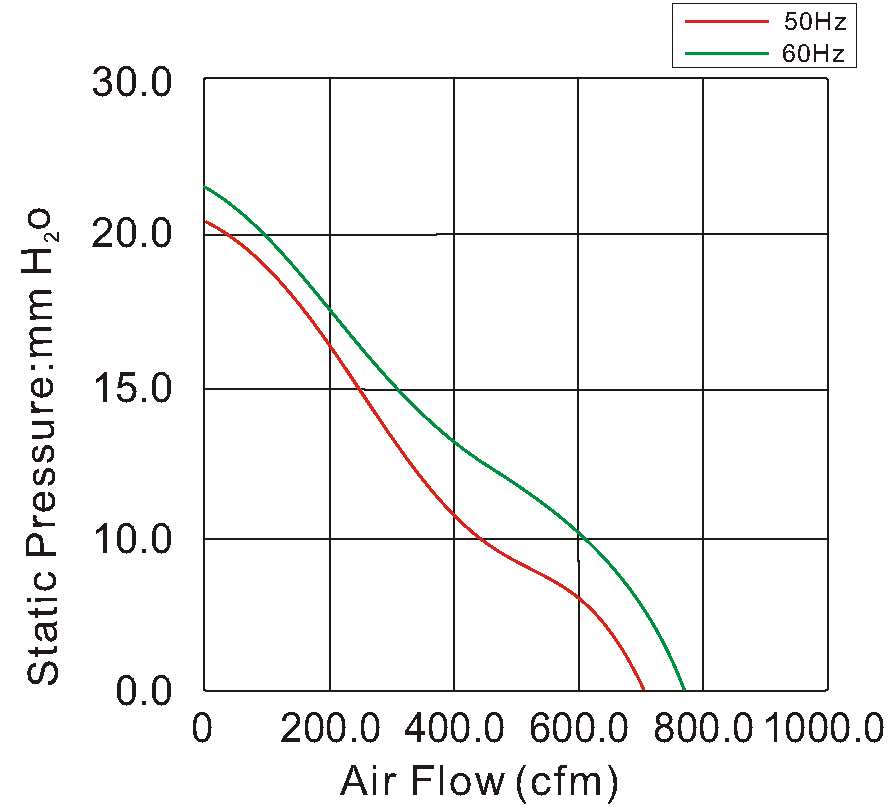

Зависимость статического давления от воздушного потока при разных частотах сети:
