Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые постоянного тока (DC)

DF12 серия (120x120x25мм)

осевые вентиляторы постоянного тока





DF 12 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF12 серии имеют габариты 120x120x25 мм. Осевые вентиляторы постоянного тока DF12 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF12 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF12 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF12 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF12 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC, 24 VDC или 48 VDC
Параметры:
Размеры: 120x120x25мм (4,72x4,72x1,00in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 145г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122702 DF12B12H 12 0,35 4,20 3000 4,45 41 3 229,5
122703 DF12B12HH 12 0,45 5,40 3500 5,21 45 3 769,1
122700 DF12B12L 12 0,15 1,80 1800 2,68 32 1 939,1
122701 DF12B12M 12 0,25 3,00 2500 3,65 36 2 621,0
122704 DF12B12VH 12 0,55 6,60 4000 5,82 50 4 252,4
122707 DF12B24H 24 0,25 6,00 3000 4,45 41 3 229,5
122708 DF12B24HH 24 0,35 8,40 3500 5,21 45 3 769,1
122705 DF12B24L 24 0,10 2,40 1800 2,68 32 1 939,1
122706 DF12B24M 24 0,18 4,32 2500 3,65 36 2 621,0
122709 DF12B24VH 24 0,45 10,80 4000 5,82 50 4 252,4
122711 DF12B48H 48 0,15 7,20 3500 5,21 45 3 769,1
122710 DF12B48M 48 0,10 4,80 2500 3,65 36 2 621,0
122909 DF12D12H 12 0,35 4,20 3000 4,45 41 3 229,5
122910 DF12D12HH 12 0,45 5,40 3500 5,21 45 3 769,1
122907 DF12D12L 12 0,15 1,80 1800 2,68 32 1 939,1
122908 DF12D12M 12 0,25 3,00 2500 3,65 36 2 621,0
122911 DF12D12VH 12 0,55 6,60 4000 5,82 50 4 252,4
122914 DF12D24H 24 0,25 6,00 3000 4,45 41 3 229,5
122915 DF12D24HH 24 0,35 8,40 3500 5,21 45 3 769,1
122912 DF12D24L 24 0,10 2,40 1800 2,68 32 1 939,1
122913 DF12D24M 24 0,18 4,32 2500 3,65 36 2 621,0
122916 DF12D24VH 24 0,45 10,80 4000 5,82 50 4 252,4
122918 DF12D48H 48 0,15 7,20 3500 5,21 45 3 769,1
122917 DF12D48M 48 0,10 4,80 2500 3,65 36 2 621,0
81678 DF12S12H 12 0,35 4,20 3000 4,45 41 3 229,5
81679 DF12S12HH 12 0,45 5,40 3500 5,21 45 3 769,1
60252 DF12S12L 12 0,15 1,80 1800 2,68 32 1 939,1
81677 DF12S12M 12 0,25 3,00 2500 3,65 36 2 621,0
81680 DF12S12VH 12 0,55 6,60 4000 5,82 50 4 252,4
81683 DF12S24H 24 0,25 6,00 3000 4,45 41 3 229,5
81684 DF12S24HH 24 0,35 8,40 3500 5,21 45 3 769,1
81681 DF12S24L 24 0,10 2,40 1800 2,68 32 1 939,1
81682 DF12S24M 24 0,18 4,32 2500 3,65 36 2 621,0
81685 DF12S24VH 24 0,45 10,80 4000 5,82 50 4 252,4
81687 DF12S48H 48 0,15 7,20 3500 5,21 45 3 769,1
81686 DF12S48M 48 0,10 4,80 2500 3,65 36 2 621,0

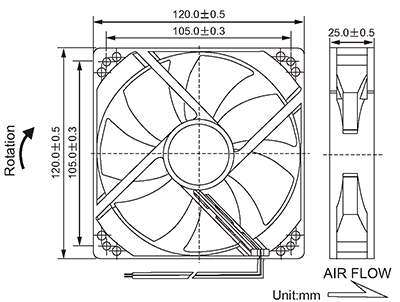

Размеры, мм:

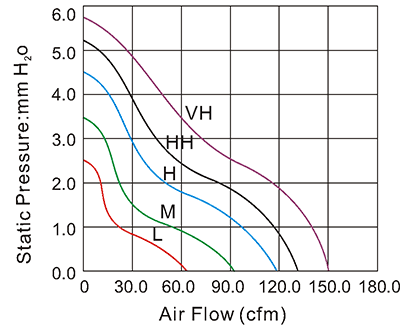

Зависимость статического давления от воздушного потока при разных скоростях вращения:
