Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые постоянного тока (DC)

DF42 серия (40x40x20мм)

осевые вентиляторы постоянного тока





DF 42 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF42 серии имеют габариты 40x40x20 мм. Осевые вентиляторы постоянного тока DF42 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF42 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF42 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF42 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF42 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 5 VDC, 12 VDC или 24 VDC
Параметры:
Размеры: 40x40x20мм (1,57x1,57x0,79in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 25г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122589 DF42B05H 5 0,20 1,00 7500 5,25 30 250,7
122587 DF42B05L 5 0,12 0,60 5500 3,52 26 181,9
122588 DF42B05M 5 0,15 0,75 6500 4,50 28 211,0
122592 DF42B12H 12 0,10 1,20 7500 5,25 30 250,7
122590 DF42B12L 12 0,06 0,72 5500 3,52 28 181,9
122591 DF42B12M 12 0,08 0,96 6500 4,50 28 211,0
122595 DF42B24H 24 0,07 1,68 7500 5,25 30 250,7
122593 DF42B24L 24 0,05 1,20 5500 3,52 26 181,9
122594 DF42B24M 24 0,06 1,44 6500 4,50 28 211,0
122796 DF42D05H 5 0,20 1,00 7500 5,25 30 250,7
122794 DF42D05L 5 0,12 0,60 5500 3,52 26 181,9
122795 DF42D05M 5 0,15 0,75 6500 4,50 28 211,0
122799 DF42D12H 12 0,10 1,20 7500 5,25 30 250,7
122797 DF42D12L 12 0,06 0,72 5500 3,52 28 181,9
122798 DF42D12M 12 0,08 0,96 6500 4,50 28 211,0
122802 DF42D24H 24 0,07 1,68 7500 5,25 30 250,7
122800 DF42D24L 24 0,05 1,20 5500 3,52 26 181,9
122801 DF42D24M 24 0,06 1,44 6500 4,50 28 211,0
42884 DF42S05H 5 0,20 1,00 7500 5,25 30 250,7
42882 DF42S05L 5 0,12 0,60 5500 3,52 26 181,9
42883 DF42S05M 5 0,15 0,75 6500 4,50 28 211,0
42887 DF42S12H 12 0,10 1,20 7500 5,25 30 250,7
42885 DF42S12L 12 0,06 0,72 5500 3,52 28 181,9
42886 DF42S12M 12 0,08 0,96 6500 4,50 28 211,0
42890 DF42S24H 24 0,07 1,68 7500 5,25 30 250,7
42888 DF42S24L 24 0,05 1,20 5500 3,52 26 181,9
42889 DF42S24M 24 0,06 1,44 6500 4,50 28 211,0

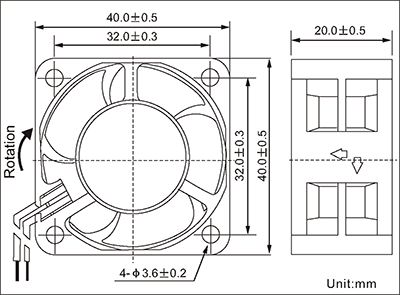

Размеры, мм:

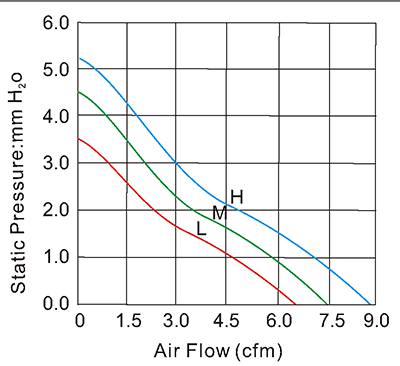

Зависимость статического давления от воздушного потока при разных скоростях вращения:
