Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые постоянного тока (DC)

DF50 серия (50x50x10мм)

осевые вентиляторы постоянного тока





DF 50 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF50 серии имеют габариты 50x50x10 мм. Осевые вентиляторы постоянного тока DF50 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF50 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF50 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF50 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF50 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 5 VDC, 12 VDC или 24 VDC
Параметры:
Размеры: 50x50x10мм (1,97x1,97x0,39in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 18г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122604 DF50B05H 5 0,25 1,25 6000 3,65 33 289,0
122602 DF50B05L 5 0,15 0,75 4000 2,02 21 204,0
122603 DF50B05M 5 0,20 1,00 5000 2,75 27 259,2
122607 DF50B12H 12 0,12 1,44 6000 3,65 33 289,0
122605 DF50B12L 12 0,08 0,96 4000 2,02 21 204,0
122606 DF50B12M 12 0,10 1,20 5000 2,75 27 259,2
122610 DF50B24H 24 0,09 2,16 6000 3,65 33 289,0
122608 DF50B24L 24 0,05 1,20 4000 2,02 21 204,0
122609 DF50B24M 24 0,07 1,68 5000 2,75 27 259,2
122811 DF50D05H 5 0,25 1,25 6000 3,65 33 289,0
122809 DF50D05L 5 0,15 0,75 4000 2,02 21 204,0
122810 DF50D05M 5 0,20 1,00 5000 2,75 27 259,2
122814 DF50D12H 12 0,12 1,44 6000 3,65 33 289,0
122812 DF50D12L 12 0,08 0,96 4000 2,02 21 204,0
122813 DF50D12M 12 0,10 1,20 5000 2,75 27 259,2
122817 DF50D24H 24 0,09 2,16 6000 3,65 33 289,0
122815 DF50D24L 24 0,05 1,20 4000 2,02 21 204,0
122816 DF50D24M 24 0,07 1,68 5000 2,75 27 259,2
42899 DF50S05H 5 0,25 1,25 6000 3,65 33 289,0
42897 DF50S05L 5 0,15 0,75 4000 2,02 21 204,0
42898 DF50S05M 5 0,20 1,00 5000 2,75 27 259,2
42902 DF50S12H 12 0,12 1,44 6000 3,65 33 289,0
42900 DF50S12L 12 0,08 0,96 4000 2,02 21 204,0
42901 DF50S12M 12 0,10 1,20 5000 2,75 27 259,2
42905 DF50S24H 24 0,09 2,16 6000 3,65 33 289,0
42903 DF50S24L 24 0,05 1,20 4000 2,02 21 204,0
42904 DF50S24M 24 0,07 1,68 5000 2,75 27 259,2

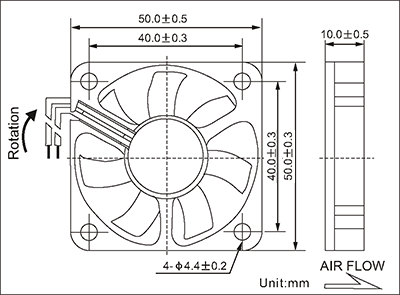

Размеры, мм:

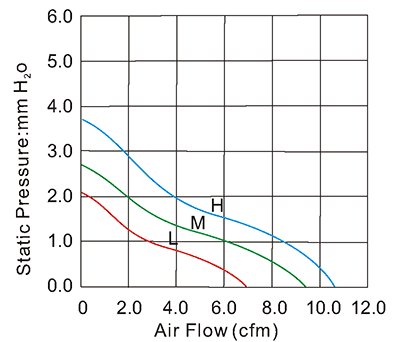

Зависимость статического давления от воздушного потока при разных скоростях вращения:
