Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые постоянного тока (DC)

DF61 серия (60x60x10мм)

осевые вентиляторы постоянного тока





DF 61 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF61 серии имеют габариты 60x60x10 мм. Осевые вентиляторы постоянного тока DF61 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF61 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF61 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF61 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF61 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 5 VDC, 12 VDC или 24 VDC
Параметры:
Размеры: 60x60x10мм (2,36x2,36x0,39in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 25г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122622 DF61B05H 5 0,25 1,25 4000 1,92 28 425,5
122620 DF61B05L 5 0,15 0,75 3000 1,46 26 318,7
122621 DF61B05M 5 0,20 1,00 3500 1,72 27 372,5
122625 DF61B12H 12 0,18 2,16 5500 2,55 38 573,7
122623 DF61B12L 12 0,08 0,96 3500 1,72 27 372,5
122624 DF61B12M 12 0,12 1,44 4500 2,15 33 477,3
122628 DF61B24H 24 0,12 2,88 4000 1,92 28 425,5
122626 DF61B24L 24 0,08 1,92 3000 1,46 26 318,7
122627 DF61B24M 24 0,10 2,40 3500 1,72 27 372,5
122829 DF61D05H 5 0,25 1,25 4000 1,92 28 425,5
122827 DF61D05L 5 0,15 0,75 3000 1,46 26 318,7
122828 DF61D05M 5 0,20 1,00 3500 1,72 27 372,5
122832 DF61D12H 12 0,18 2,16 5500 2,55 38 573,7
122830 DF61D12L 12 0,08 0,96 3500 1,72 27 372,5
122831 DF61D12M 12 0,12 1,44 4500 2,15 33 477,3
122835 DF61D24H 24 0,12 2,88 4000 1,92 28 425,5
122833 DF61D24L 24 0,08 1,92 3000 1,46 26 318,7
122834 DF61D24M 24 0,10 2,40 3500 1,72 27 372,5
42917 DF61S05H 5 0,25 1,25 4000 1,92 28 425,5
42915 DF61S05L 5 0,15 0,75 3000 1,46 26 318,7
42916 DF61S05M 5 0,20 1,00 3500 1,72 27 372,5
42920 DF61S12H 12 0,18 2,16 5500 2,55 38 573,7
42918 DF61S12L 12 0,08 0,96 3500 1,72 27 372,5
42919 DF61S12M 12 0,12 1,44 4500 2,15 33 477,3
42923 DF61S24H 24 0,12 2,88 4000 1,92 28 425,5
42921 DF61S24L 24 0,08 1,92 3000 1,46 26 318,7
42922 DF61S24M 24 0,10 2,40 3500 1,72 27 372,5

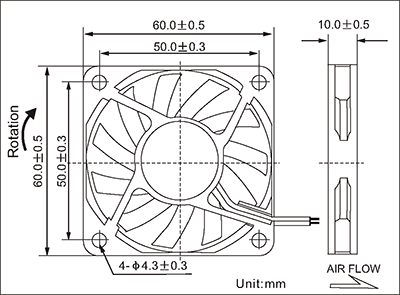

Размеры, мм:

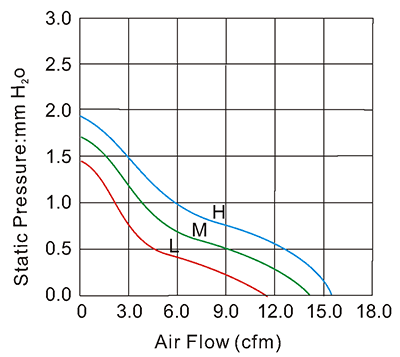

Зависимость статического давления от воздушного потока при разных скоростях вращения:
