DF71 серия (70x70x15мм)

осевые вентиляторы постоянного тока





DF 71 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF71 серии имеют габариты 70x70x15 мм. Осевые вентиляторы постоянного тока DF71 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF71 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF71 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF71 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF71 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 70x70x15мм (2,76x2,76x0,57in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 45г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122654 DF71B12H 12 0,22 2,64 4000 3,33 40 949,6
122652 DF71B12L 12 0,15 1,80 3000 2,50 30 702,5
122653 DF71B12M 12 0,18 2,16 3500 3,02 35 817,3
122657 DF71B24H 24 0,20 4,80 4000 3,33 40 949,6
122655 DF71B24L 24 0,08 1,92 3000 2,50 30 702,5
122656 DF71B24M 24 0,15 3,60 3500 3,02 35 817,3
122861 DF71D12H 12 0,22 2,64 4000 3,33 40 949,6
122859 DF71D12L 12 0,15 1,80 3000 2,50 30 702,5
122860 DF71D12M 12 0,18 2,16 3500 3,02 35 817,3
122864 DF71D24H 24 0,20 4,80 4000 3,33 40 949,6
122862 DF71D24L 24 0,08 1,92 3000 2,50 30 702,5
122863 DF71D24M 24 0,15 3,60 3500 3,02 35 817,3
42949 DF71S12H 12 0,22 2,64 4000 3,33 40 949,6
42947 DF71S12L 12 0,15 1,80 3000 2,50 30 702,5
42948 DF71S12M 12 0,18 2,16 3500 3,02 35 817,3
46258 DF71S24H 24 0,20 4,80 4000 3,33 40 949,6
42950 DF71S24L 24 0,08 1,92 3000 2,50 30 702,5
42951 DF71S24M 24 0,15 3,60 3500 3,02 35 817,3

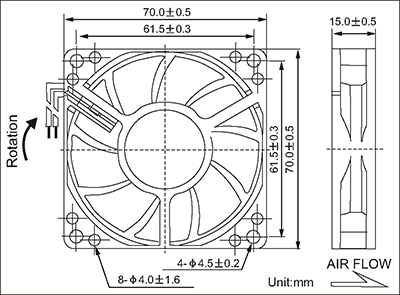

Размеры, мм:

Зависимость статического давления от воздушного потока при разных скоростях вращения:
