DF72 серия (70x70x25мм)

осевые вентиляторы постоянного тока





DF 72 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF72 серии имеют габариты 70x70x25 мм. Осевые вентиляторы постоянного тока DF72 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF72 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF72 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF72 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF72 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 70x70x25мм (2,76x2,76x1,0in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 50г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122660 DF72B12H 12 0,25 3,00 4000 4,31 40 907,1
122661 DF72B12HH 12 0,35 4,20 4500 4,80 42 1 023,2
122658 DF72B12L 12 0,13 1,56 3000 2,65 31 679,9
122659 DF72B12M 12 0,20 2,40 3500 3,85 36 791,2
122664 DF72B24H 24 0,15 3,60 4000 4,31 40 907,1
122665 DF72B24HH 24 0,20 4,80 4500 4,80 42 1 023,2
122662 DF72B24L 24 0,08 1,92 3000 2,65 31 679,9
122663 DF72B24M 24 0,12 2,88 3500 3,85 36 791,2
122867 DF72D12H 12 0,25 3,00 4000 4,31 40 907,1
122868 DF72D12HH 12 0,35 4,20 4500 4,80 42 1 023,2
122865 DF72D12L 12 0,13 1,56 3000 2,65 31 679,9
122866 DF72D12M 12 0,20 2,40 3500 3,85 36 791,2
122871 DF72D24H 24 0,15 3,60 4000 4,31 40 907,1
122872 DF72D24HH 24 0,20 4,80 4500 4,80 42 1 023,2
122869 DF72D24L 24 0,08 1,92 3000 2,65 31 679,9
122870 DF72D24M 24 0,12 2,88 3500 3,85 36 791,2
88467 DF72S12H 12 0,25 3,00 4000 4,31 40 907,1
63951 DF72S12HH 12 0,35 4,20 4500 4,80 42 1 023,2
46259 DF72S12L 12 0,13 1,56 3000 2,65 31 679,9
52749 DF72S12M 12 0,20 2,40 3500 3,85 36 791,2
63957 DF72S24H 24 0,15 3,60 4000 4,31 40 907,1
41864 DF72S24HH 24 0,20 4,80 4500 4,80 42 1 023,2
63952 DF72S24L 24 0,08 1,92 3000 2,65 31 679,9
63956 DF72S24M 24 0,12 2,88 3500 3,85 36 791,2

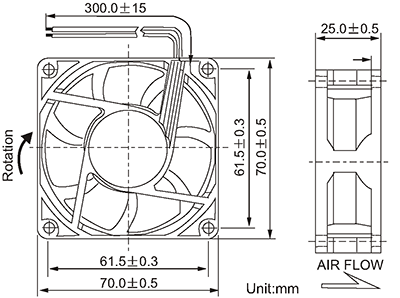

Размеры, мм:

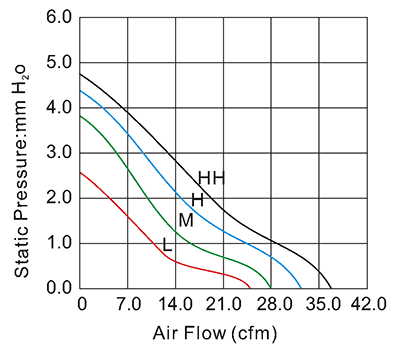

Зависимость статического давления от воздушного потока при разных скоростях вращения:
