Каталог >> вентиляторы >> вентиляторы осевые постоянного тока (DC)

DF80 серия (80x80x25мм)

осевые вентиляторы постоянного тока





DF 80 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF80 серии имеют габариты 80x80x25 мм. Осевые вентиляторы постоянного тока DF80 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF80 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF80 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF80 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF80 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC, 24 VDC или 48 VDC
Параметры:
Размеры: 80x80x25мм (3,15x3,15x1,00in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 60г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122680 DF80B12H 12 0,20 2,40 3000 3,40 32 1 034,0
122681 DF80B12HH 12 0,25 3,00 3500 4,81 37 1 246,5
122678 DF80B12L 12 0,08 0,96 2000 1,91 23 759,2
122679 DF80B12M 12 0,15 1,80 2500 2,48 27 892,4
122684 DF80B24H 24 0,10 2,40 3000 3,40 32 1 034,0
122685 DF80B24HH 24 0,12 2,88 3500 4,81 37 1 246,5
122682 DF80B24L 24 0,06 1,44 2000 1,91 23 759,2
122683 DF80B24M 24 0,08 1,92 2500 2,48 27 892,4
122687 DF80B48H 48 0,15 7,20 3500 4,81 37 1 246,5
122686 DF80B48M 48 0,07 3,36 3000 3,40 32 1 034,0
122887 DF80D12H 12 0,20 2,40 3000 3,40 32 1 034,0
122888 DF80D12HH 12 0,25 3,00 3500 4,81 37 1 246,5
122885 DF80D12L 12 0,08 0,96 2000 1,91 23 759,2
122886 DF80D12M 12 0,15 1,80 2500 2,48 27 892,4
122891 DF80D24H 24 0,10 2,40 3000 3,40 32 1 034,0
122892 DF80D24HH 24 0,12 2,88 3500 4,81 37 1 246,5
122889 DF80D24L 24 0,06 1,44 2000 1,91 23 759,2
122890 DF80D24M 24 0,08 1,92 2500 2,48 27 892,4
122894 DF80D48H 48 0,15 7,20 3500 4,81 37 1 246,5
122893 DF80D48M 48 0,07 3,36 3000 3,40 32 1 034,0
122394 DF80S12H 12 0,20 2,40 3000 3,40 32 1 034,0
122395 DF80S12HH 12 0,25 3,00 3500 4,81 37 1 246,5
122392 DF80S12L 12 0,08 0,96 2000 1,91 23 759,2
122393 DF80S12M 12 0,15 1,80 2500 2,48 27 892,4
122398 DF80S24H 24 0,10 2,40 3000 3,40 32 1 034,0
122399 DF80S24HH 24 0,12 2,88 3500 4,81 37 1 246,5
122396 DF80S24L 24 0,06 1,44 2000 1,91 23 759,2
122397 DF80S24M 24 0,08 1,92 2500 2,48 27 892,4
122401 DF80S48H 48 0,15 7,20 3500 4,81 37 1 246,5
122400 DF80S48M 48 0,07 3,36 3000 3,40 32 1 034,0

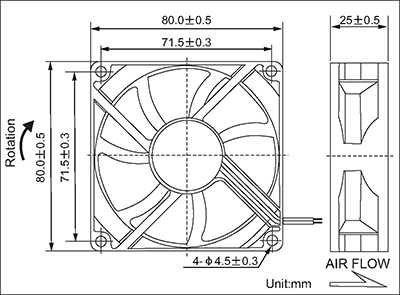

Размеры, мм:

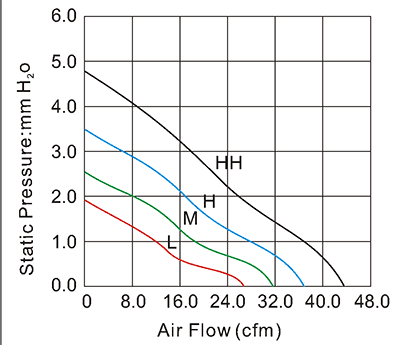

Зависимость статического давления от воздушного потока при разных скоростях вращения:
