Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые постоянного тока (DC)

DF81 серия (80x80x15мм)

осевые вентиляторы постоянного тока





DF 81 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF81 серии имеют габариты 80x80x15 мм. Осевые вентиляторы постоянного тока DF81 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF81 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF81 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF81 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF81 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 80x80x15мм (3,15x3,15x0,57in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 45г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122668 DF81B12H 12 0,22 2,64 3500 3,53 32 938,2
122666 DF81B12L 12 0,10 1,20 2500 2,51 25 688,4
122667 DF81B12M 12 0,15 1,80 3000 3,02 30 811,9
122671 DF81B24H 24 0,15 3,60 3500 3,53 32 938,2
122669 DF81B24L 24 0,10 2,40 2500 2,51 25 688,4
122670 DF81B24M 24 0,12 2,88 3000 3,02 30 811,9
122875 DF81D12H 12 0,22 2,64 3500 3,53 32 938,2
122873 DF81D12L 12 0,10 1,20 2500 2,51 25 688,4
122874 DF81D12M 12 0,15 1,80 3000 3,02 30 811,9
122878 DF81D24H 24 0,15 3,60 3500 3,53 32 938,2
122876 DF81D24L 24 0,10 2,40 2500 2,51 25 688,4
122877 DF81D24M 24 0,12 2,88 3000 3,02 30 811,9
36252 DF81S12H 12 0,22 2,64 3500 3,53 32 938,2
54119 DF81S12L 12 0,10 1,20 2500 2,51 25 688,4
36237 DF81S12M 12 0,15 1,80 3000 3,02 30 811,9
122385 DF81S24H 24 0,15 3,60 3500 3,53 32 938,2
122383 DF81S24L 24 0,10 2,40 2500 2,51 25 688,4
122384 DF81S24M 24 0,12 2,88 3000 3,02 30 811,9

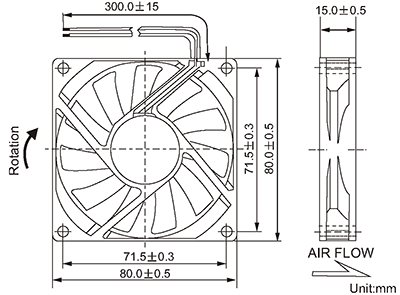

Размеры, мм:

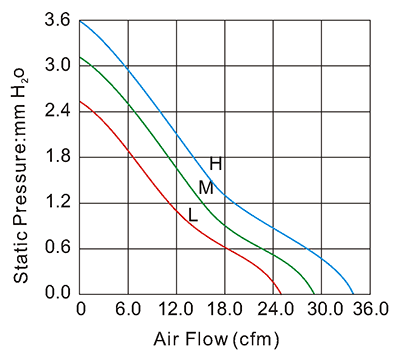

Зависимость статического давления от воздушного потока при разных скоростях вращения:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
