DF82 серия (80x80x20мм)

осевые вентиляторы постоянного тока





DF 82 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF82 серии имеют габариты 80x80x20 мм. Осевые вентиляторы постоянного тока DF82 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF82 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF82 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF82 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF82 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 80x80x20мм (3,15x3,15x0,79in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 55г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122674 DF82B12H 12 0,24 2,88 3500 7,61 38 1 170,0
122672 DF82B12L 12 0,12 1,44 2500 4,05 26 864,0
122673 DF82B12M 12 0,18 2,16 3000 5,35 32 1 020,7
122677 DF82B24H 24 0,15 3,60 3500 7,61 38 1 170,0
122675 DF82B24L 24 0,07 1,68 2500 4,05 26 864,0
122676 DF82B24M 24 0,10 2,40 3000 5,35 32 1 020,7
122881 DF82D12H 12 0,24 2,88 3500 7,61 38 1 170,0
122879 DF82D12L 12 0,12 1,44 2500 4,05 26 864,0
122880 DF82D12M 12 0,18 2,16 3000 5,35 32 1 020,7
122884 DF82D24H 24 0,15 3,60 3500 7,61 38 1 170,0
122882 DF82D24L 24 0,07 1,68 2500 4,05 26 864,0
122883 DF82D24M 24 0,10 2,40 3000 5,35 32 1 020,7
122388 DF82S12H 12 0,24 2,88 3500 7,61 38 1 170,0
122386 DF82S12L 12 0,12 1,44 2500 4,05 26 864,0
122387 DF82S12M 12 0,18 2,16 3000 5,35 32 1 020,7
122391 DF82S24H 24 0,15 3,60 3500 7,61 38 1 170,0
122389 DF82S24L 24 0,07 1,68 2500 4,05 26 864,0
122390 DF82S24M 24 0,10 2,40 3000 5,35 32 1 020,7

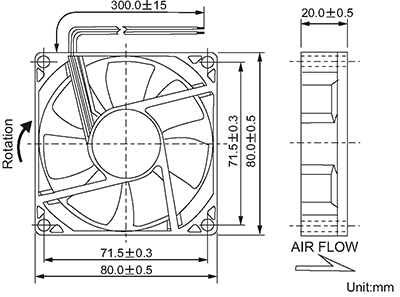

Размеры, мм:

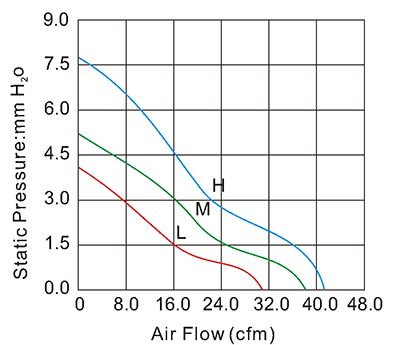

Зависимость статического давления от воздушного потока при разных скоростях вращения:
