DF92 серия (92x92x25мм)

осевые вентиляторы постоянного тока





DF 92 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF92 серии имеют габариты 92x92x25 мм. Осевые вентиляторы постоянного тока DF92 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF92 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF92 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF92 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF92 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC, 24 VDC или 48 VDC
Параметры:
Размеры: 92x92x25мм (3,62x3,62x1,00in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 75г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122690 DF92B12H 12 0,25 3,00 3500 3,83 40 1 841,6
122691 DF92B12HH 12 0,35 4,20 4000 4,30 45 2 114,7
122688 DF92B12L 12 0,10 1,20 2000 2,18 23 1 099,2
122689 DF92B12M 12 0,15 1,80 2500 3,05 30 1 311,6
122692 DF92B12VH 12 0,50 6,00 4500 4,81 50 2 423,5
122695 DF92B24H 24 0,20 4,80 3500 3,83 40 1 841,6
122696 DF92B24HH 24 0,25 6,00 4000 4,30 45 2 114,7
122693 DF92B24L 24 0,06 1,44 2000 2,18 23 1 099,2
122694 DF92B24M 24 0,10 2,40 2500 3,05 30 1 311,6
122697 DF92B24VH 24 0,30 7,20 4500 4,81 50 2 423,5
122699 DF92B48H 48 0,13 6,24 3500 3,83 40 1 841,6
122698 DF92B48M 48 0,07 3,36 2500 3,05 30 1 311,6
122897 DF92D12H 12 0,25 3,00 3500 3,83 40 1 841,6
122898 DF92D12HH 12 0,35 4,20 4000 4,30 45 2 114,7
122895 DF92D12L 12 0,10 1,20 2000 2,18 23 1 099,2
122896 DF92D12M 12 0,15 1,80 2500 3,05 30 1 311,6
122899 DF92D12VH 12 0,50 6,00 4500 4,81 50 2 423,5
122902 DF92D24H 24 0,20 4,80 3500 3,83 40 1 841,6
122903 DF92D24HH 24 0,25 6,00 4000 4,30 45 2 114,7
122900 DF92D24L 24 0,06 1,44 2000 2,18 23 1 099,2
122901 DF92D24M 24 0,10 2,40 2500 3,05 30 1 311,6
122904 DF92D24VH 24 0,30 7,20 4500 4,81 50 2 423,5
122906 DF92D48H 48 0,13 6,24 3500 3,83 40 1 841,6
122905 DF92D48M 48 0,07 3,36 2500 3,05 30 1 311,6
122404 DF92S12H 12 0,25 3,00 3500 3,83 40 1 841,6
122405 DF92S12HH 12 0,35 4,20 4000 4,30 45 2 114,7
122402 DF92S12L 12 0,10 1,20 2000 2,18 23 1 099,2
122403 DF92S12M 12 0,15 1,80 2500 3,05 30 1 311,6
122406 DF92S12VH 12 0,50 6,00 4500 4,81 50 2 423,5
76371 DF92S24H 24 0,20 4,80 3500 3,83 40 1 841,6
35206 DF92S24HH 24 0,25 6,00 4000 4,30 45 2 114,7
25537 DF92S24L 24 0,06 1,44 2000 2,18 23 1 099,2
52000 DF92S24M 24 0,10 2,40 2500 3,05 30 1 311,6
40733 DF92S24VH 24 0,30 7,20 4500 4,81 50 2 423,5
35020 DF92S48H 48 0,13 6,24 3500 3,83 40 1 841,6
75739 DF92S48M 48 0,07 3,36 2500 3,05 30 1 311,6

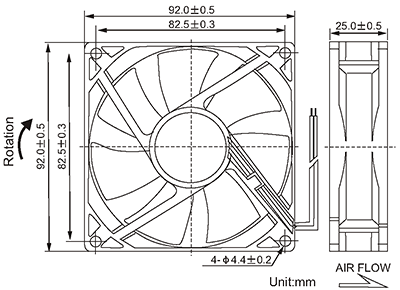

Размеры, мм:

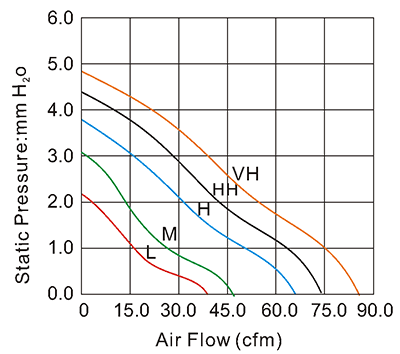

Зависимость статического давления от воздушного потока при разных скоростях вращения:
