Винты с полукруглой головкой и напрессованными
гроверной и плоской шайбой по GB/T 9074.8-1988

Винты с полукруглой головкой и напрессованными<br>гроверной и плоской шайбой по GB/T 9074.8-1988

Винты с полукруглой головкой и напрессованными
гроверной и плоской шайбой по GB/T 9074.8-1988 производятся с резьбой М2...М6 различной длины.

Винты с полукруглой головкой и напрессованными
гроверной и плоской шайбой по GB/T 9074.8-1988 поставляются с нашего склада в Москве и под заказ с фабрики.

Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

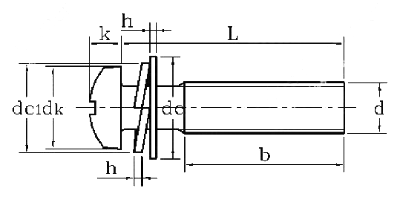

Размеры головок и шайб, мм
Резьба d	Шаг резьбы P	dk		k		Малая шайба				Увеличенная шайба				Шайба пружинная (гровер)
		dk		k		dc		h		dc		h		dс1	h1
		max	min	max	min	max	min	max	min	max	min	max	min	max	min
M2,5	0.45	3.5	3.1	1.4	1.2	4.3	4	0.34	0.26	5	4.7	0.34	0.26	4	0.5
M3	0.5	4.5	4.1	1.8	1.6	5	4.7	0.55	0.45	6.5	6.15	0.55	0.45	4.8	0.6
M3,5	0.6	5.5	5	2.15	1.85	6	5.7	0.55	0.45	7	6.65	0.55	0.45	5.5	0.7
M4	0.7	6	5.5	2.45	2.15	7	6.65	0.55	0.45	9	8.65	0.55	0.45	6.2	0.8
M5	0.8	7	6.5	2.75	2.45	8	7.65	0.9	0.7	9	8.65	0.9	0.7	7	1
M6	1	9	8.4	3.45	3.15	10	9.65	1.1	0.9	10	9.65	1.1	0.9	8.5	1.3
M8	1.25	10.5	9.8	4.1	3.7	11.5	11.1	1.75	1.45	12.5	12.1	1.75	1.45	11.5	1.5
M10	1.5	14	13.2	5.4	5	15.5	15.1	1.75	1.45	17	16.6	1.75	1.45	14.5	2

Материал:нержавеющая сталь

длина L, мм	Таблица поставляемых размеров
длина L, мм	М2	М2.5	М3	М4	М5	М6
5			M3x5.0
6	M2x6.0	M2.5x6.0	M3x6.0	M4x6.0
8	M2x8.0	M2.5x8.0	M3x8.0	M4x8.0	M5x8.0
12		M2.5x12	M3x12	M4x12	M5x12	M6x12
14		M2.5x14	M3x14	M4x14	M5x14	M6x14
16		M2.5x16	M3x16	M4x16	M5x16	M6x16
18		M2.5x18	M3x18	M4x18	M5x18	M6x18
20		M2.5x20	M3x20	M4x20	M5x20	M6x20
25		M2.5x25	M3x25	M4x25	M5x25	M6x25
30			M3x30	M4x30	M5x30	M6x30
35				M4x35	M5x35	M6x35
40				M4x40	M5x40	M6x40
45				M4x45		M6x45
50				M4x50		M6x50

Материал:никелированная сталь

длина L, мм	Таблица поставляемых размеров
длина L, мм	М2	М2.5	М3	М4	М5	М6
5			M3x5.0
6	M2x6.0	M2.5x6.0	M3x6.0	M4x6.0
8	M2x8.0	M2.5x8.0	M3x8.0	M4x8.0	M5x8.0
10	M2x10	M2.5x10	M3x10	M4x10	M5x10	M6x10
12		M2.5x12	M3x12	M4x12	M5x12	M6x12
14		M2.5x14	M3x14	M4x14	M5x14	M6x14
16		M2.5x16	M3x16	M4x16	M5x16	M6x16
18		M2.5x18	M3x18	M4x18	M5x18	M6x18
20		M2.5x20	M3x20	M4x20	M5x20	M6x20
25		M2.5x25	M3x25	M4x25	M5x25	M6x25
30			M3x30	M4x30	M5x30	M6x30
35				M4x35	M5x35	M6x35
40				M4x40	M5x40	M6x40
45				M4x45		M6x45
50				M4x50		M6x50

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
