Заклепки пустотелые

Заклепки пустотелые     Заклепки пустотелые производятся различной длины.

    Заклепки пустотелые поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

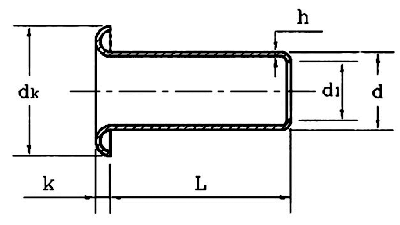

Заклепки пустотелые
Размеры головок, мм
d dk k d1 min h
ном max min max min max min
0.9 1.22 0.76 1.56 1.41 0.3 0.18 0.5 0.12
1.3 1.33 1.1 2.25 2.03 0.4 0.26 0.7 0.17
1.5 1.53 1.27 2.6 2.35 0.5 0.3 0.8 0.2
1.7 1.73 1.47 2.8 2.55 0.5 0.3 0.9 0.22
2.0 2.13 1.87 3.5 3.2 0.6 0.4 1.2 0.25
2.3 2.41 2.18 3.7 3.4 0.7 0.5 1.6 0.25
2.5 2.63 2.37 4 3.7 0.6 0.4 1.7 0.25
3.0 3.13 2.87 5 4.7 0.7 0.5 2 0.3
3.5 3.65 3.35 5.5 5.2 0.7 0.5 2.5 0.3
4.0 4.15 3.85 6 5.7 0.82 0.58 2.9 0.35
5.0 5.15 4.85 8 7.64 1.12 0.88 4 0.35
6.0 6.15 5.85 10 9.64 1.12 0.88 5 0.35

Материал: латунь

длина
L, мм
Таблица поставляемых размеров
d0.9 d1.3 d1.5 d1.7 d2 d2.3 d2.5 d3 d3.5 d4 d5 d6
2 d0.9x2.5 d1.3x2.5     d2x2.5   d2.5x3 d3x3
2.5 d0.9x3 d1.3x3 d1.5x3 d1.7x3 d2x3 d2.3x3
3   d1.3x3.5 d1.5x3.5 d1.7x3.5 d2x3.5
3.5   d1.3x4 d1.5x4 d1.7x4 d2x4 d2.3x4 d2.5x4 d3x4 d3.5x4 d4x4 d5x4 d6x4
4         d2x5 d2.3x5 d2.5x5 d3x5 d3.5x5 d4x5 d5x5 d6x5
5         d2x6 d2.3x6 d2.5x6 d3x6 d3.5x6 d4x6 d5x6 d6x6
6         d2x7 d2.3x7 d2.5x7 d3x7 d3.5x7 d4x7 d5x7
7         d2x8 d2.3x8 d2.5x8 d3x8 d3.5x8 d4x8 d5x8 d6x8
8             d2.5x9 d3x9
9         d2x10   d2.5x10 d3x10   d4x10 d5x10 d6x10



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
