PCHSN серия: стойки металлические шестигранные
с внутренней и наружной резьбами
|
Стандартный материал: латунь без покрытия*
Цвет: золотистый
Стойки резьбовые металлические шестигранные с внутренней и наружной резьбами применяются, в основном, для крепления печатных плат к шасси, а также для соединения печатных плат между собой.
Стойки резьбовые металлические шестигранные с внутренней и наружной резьбами изготавливают из латуни (стойки латунные), стали (стойки стальные) или алюминия (стойки алюминиевые). Наиболее распространены стойки латунные. Это объясняется тем, что прочности латунных стоек вполне достаточно для крепления большинства плат в изделиях. При этом за счет легкости обработки материала цена латунных стоек ниже стальных.
Среди латунных стоек наиболее популярные с диаметрами резьбы М3.
Тем не менее, наша компания поставляет и другие латунные и стальные стойки с размерами резьбы М2, М2.5, M4, M5, М6.
Мы также изготавливаем латунные, стальные и алюминиевые стойки с нестандартной высотой и нестандартной длиной резьбы по чертежу заказчика, при этом минимальное количество заказа нестандартной продукции для запуска в производство равно 1000...5000 штук в зависимости от размеров.
Латунные стойки можно заказать с покрытием никелем, а стальные стойки - с покрытием цинком или никелем. В этом случае также существует требование минимального количества для запуска в производство, если они отсутствуют у нас на складе и непопулярны среди других наших клиентов.
Шестигранные латунные стойки с резьбой М3 имеют размер прутка SW=4,7...4,8 мм, что сделано для экономии материала и удешевления продукции. Это устраивает большинство потребителей, а также позволяют использовать стандартные биты с торцевыми головками 5 мм для автоматического монтажа, которые мы также поставляем (немагнитная бита 5 мм: код товара 178518, магнитная бита 5 мм: код товара 178511).
В таблицах ниже приведены латунные и стальные стойки, которые нами уже поставлялись.
Глубина резьбы L2 латунных и стальных стоек, указанная на чертежах, является минимальной.
Популярные размеры латунных и стальных стоек мы поддерживаем на складе в Москве.
Условия поставки уточняйте у менеджеров.
*По запросу могут быть изготовлены латунные стойки с покрытием никелем, цинком или оловом при минимальном запуске в производство от 5000 штук.
Система обозначений:
PC |
H |
S |
N |
2.5 |
- |
15 |
N |
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
|
1) стойки для печатных плат
PC
2) шестигранные
H
3) внутренняя резьба
S
4) наружная резьба
N
5) диаметр резьбы
2: М2
2,5: М2,5
[ ] пусто: М3
4: M4
5: M5
6) Размер L, мм
XX: длина шестигранника
XX+YY: длина шестигранника плюс длина наружной резьбы
7) материал
[ ] пусто: латунь без покрытия
N: латунь никелированная
S: сталь оцинкованная
SN: сталь никелированная
SS: сталь нержавеющая
AL: алюминий
|
|
|
|

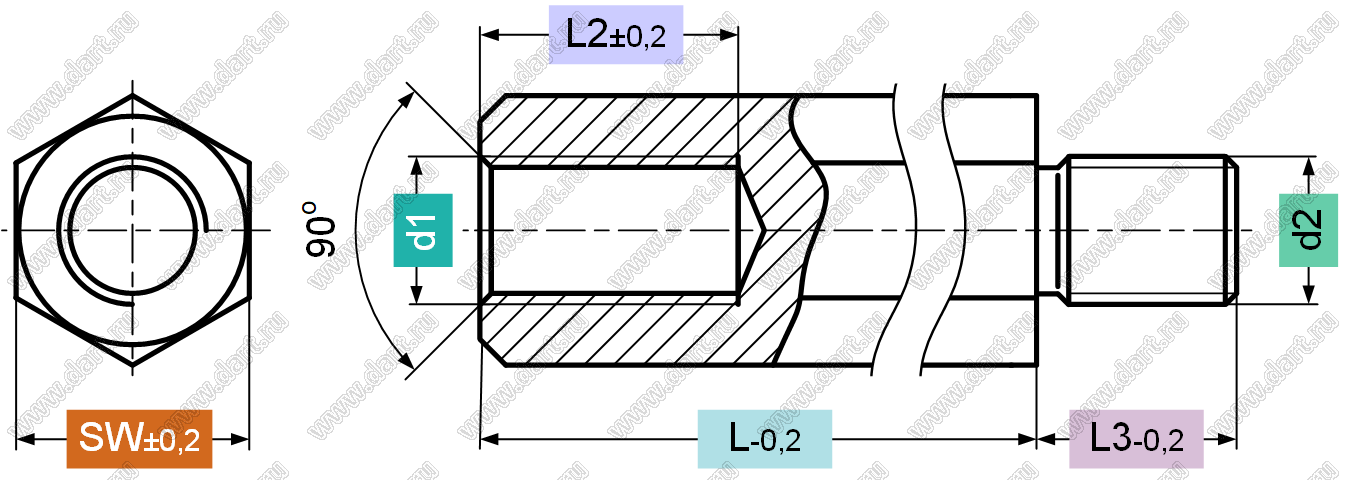

Стойки металлические шестигранные с внутренней резьбой M2x0,4 и наружной резьбой М2x0,4
|
|
Размер SW**: 3,0 мм
Резьба d1: M2x0,4
Резьба d2: М2x0,4
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2x0,4 и наружной резьбой М2x0,4
|
|
Размер SW**: 4,0 мм
Резьба d1: M2x0,4
Резьба d2: М2x0,4
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2x0,4 и наружной резьбой М2x0,4
|
|
Размер SW**: 4,7 мм
Резьба d1: M2x0,4
Резьба d2: М2x0,4
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2,5x0,45 и наружной резьбой M2,5x0,45
|
|
Размер SW**: 4,0 мм
Резьба d1: M2,5x0,45
Резьба d2: M2,5x0,45
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2,5x0,45 и наружной резьбой M2,5x0,45
|
|
Размер SW**: 4,7 мм
Резьба d1: M2,5x0,45
Резьба d2: M2,5x0,45
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M3x0,5 и наружной резьбой M3x0,5
|
|
Размер SW**: 4,7 мм
Резьба d1: M3x0,5
Резьба d2: M3x0,5
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M4x0,7 и наружной резьбой M4x0,7
|
|
Размер SW**: 6,0 мм
Резьба d1: M4x0,7
Резьба d2: M4x0,7
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8 и наружной резьбой M5x0,8
|
|
Размер SW**: 8,0 мм
Резьба d1: M5x0,8
Резьба d2: M5x0,8
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8 и наружной резьбой M5x0,8
|
|
Размер SW**: 6,0 мм
Резьба d1: M5x0,8
Резьба d2: M5x0,8
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8 и наружной резьбой M5x0,8
|
|
Размер SW**: 7,0 мм
Резьба d1: M5x0,8
Резьба d2: M5x0,8
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M4x0,7 и наружной резьбой M3x0,5
|
|
Размер SW**: 6,0 мм
Резьба d1: M4x0,7
Резьба d2: M3x0,5
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M3x0,5 и наружной резьбой M4x0,7
|
|
Размер SW**: 6,0 мм
Резьба d1: M3x0,5
Резьба d2: M4x0,7
Размеры L, L2**, L3** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размеры L2 и L3 приведены для справки, производитель оставляет за собой право изменять их в небольших пределах без уведомления. |
|
|
|
|
|
