| Стойки, фиксаторы и распорки межплатные |
PCHSS серия: стойки металлические шестигранные
с внутренней резьбой
 |
Стандартный материал: латунь без покрытия*
Цвет: золотистый
Стойки резьбовые металлические шестигранные с внутренней резьбой применяются, в основном, для крепления печатных плат к шасси, а также для соединения печатных плат между собой.
Стойки резьбовые металлические шестигранные с внутренней резьбой изготавливают из латуни (стойки латунные)или стали (стойки стальные). Наиболее распространены стойки латунные. Это объясняется тем, что прочности латунных стоек вполне достаточно для крепления большинства плат в изделиях. При этом за счет легкости обработки материала цена латунных стоек ниже стальных.
Среди латунных стоек наиболее популярные с диаметрами резьбы М3.
Тем не менее, наша компания поставляет и другие латунные и стальные стойки с размерами резьбы М2, М2.5, M4, M5, М6.
Мы также изготавливаем стальные и латунные стойки с нестандартной высотой и нестандартной длиной резьбы по чертежу заказчика, при этом минимальное количество заказа нестандартной продукции для запуска в производство равно 1000...5000 штук в зависимости от размеров.
Латунные или стальные стойки можно заказать с покрытием никелем, в этом случае также существует требование минимального количества для запуска в производство, если они отсутствуют у нас на складе и непопулярны среди других наших клиентов.
Шестигранные латунные стойки с резьбой М3 имеют размер прутка SW=4,7...4,8 мм, что сделано для экономии материала и удешевления продукции и устраивает большинство потребителей, а также позволяют использовать стандартные биты с торцевыми головками 5 мм для автоматического монтажа, которые мы также поставляем (немагнитная бита 5 мм: код товара 178518, магнитная бита 5 мм: код товара 178511).
В таблицах ниже приведены латунные и стальные стойки, которые нами уже поставлялись.

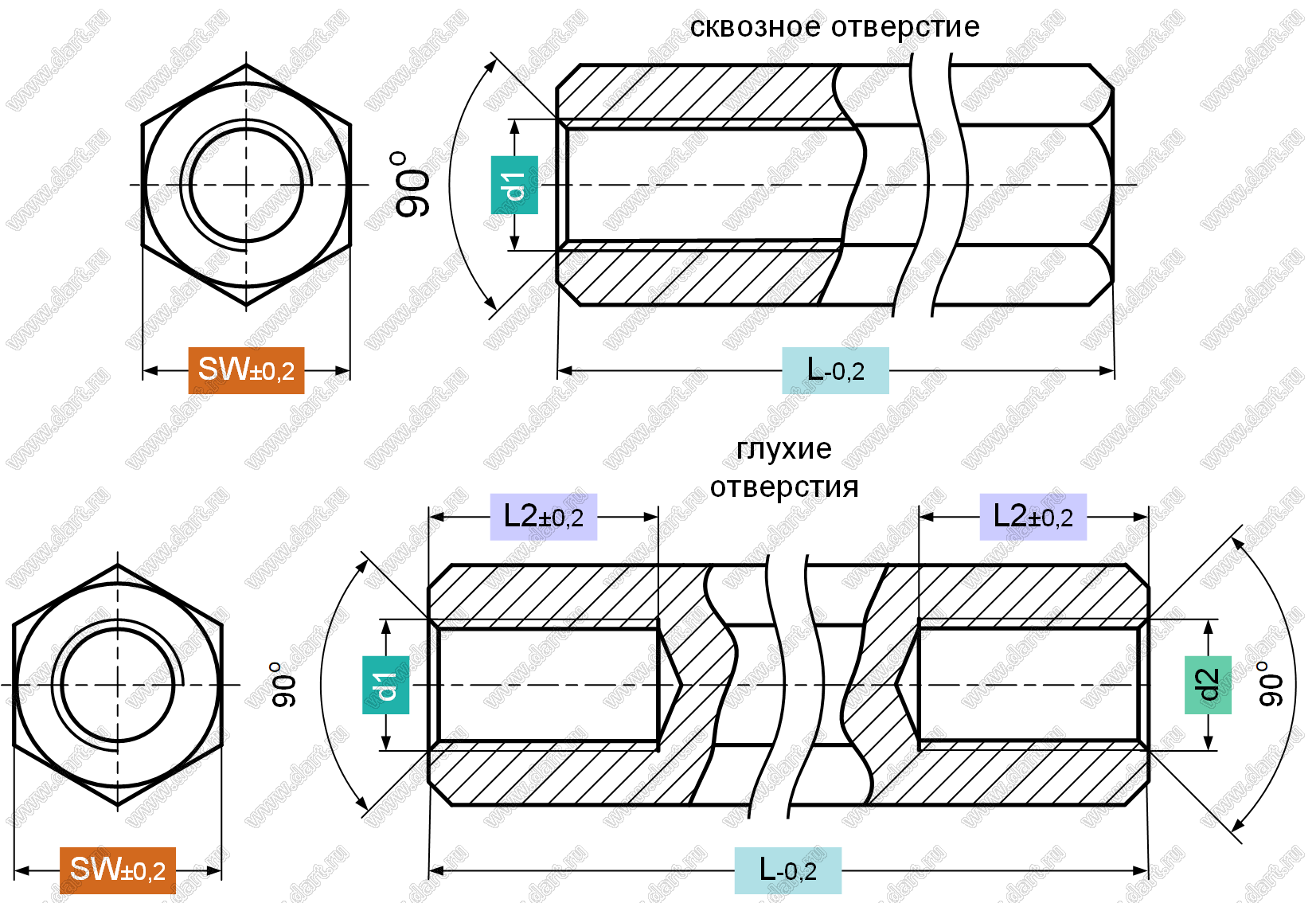

Глубина резьбы L2 латунных и стальных стоек, указанная на чертежах, является минимальной. Допустима сквозная резьба, если это специально не оговорено при заказе.
Популярные размеры латунных и стальных стоек мы поддерживаем на складе в Москве.
Условия поставки уточняйте у менеджеров.
*По запросу могут быть изготовлены латунные стойки с покрытием никелем, цинком или оловом при минимальном запуске в производство от 5000 штук.
Система обозначений:
| PC |
H |
S |
S |
2.5 |
- |
15 |
N |
| 1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
|
|
1) стойки для печатных плат
PC
2) шестигранные
H
3) внутренняя резьба
S
4) внутренняя резьба
S
5) диаметр резьбы
2: М2
2,5: М2,5
[ ] пусто: М3
4: M4
5: M5
6) Размер L, мм
XX: длина шестигранника
7) материал
[ ] пусто: латунь без покрытия
N: латунь никелированная
S: сталь оцинкованная
SN: сталь никелированная
SS: сталь нержавеющая
AL: алюминий
|
|
|
|
Стойки металлические шестигранные с внутренней резьбой M2x0,4
 |
|
Размер SW**: 3.0 мм
Резьба d1: M2x0,4
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2x0,4
|
|
Размер SW**: 4.0 мм
Резьба d1: M2x0,4
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2x0,4
|
|
Размер SW**: 4.7 мм
Резьба d1: M2x0,4
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2,5x0,45
|
|
Размер SW**: 4.0 мм
Резьба d1: M2,5x0,45
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M2,5x0,45
|
|
Размер SW**: 4.7 мм
Резьба d1: M2,5x0,45
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M3x0,5
|
|
Размер SW**: 4.7 мм
Резьба d1: M3x0,5
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M4x0,7
|
|
Размер SW**: 6.0 мм
Резьба d1: M4x0,7
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8
|
|
Размер SW**: 8.0 мм
Резьба d1: M5x0,8
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8
|
|
Размер SW**: 6.0 мм
Резьба d1: M5x0,8
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки металлические шестигранные с внутренней резьбой M5x0,8
|
|
Размер SW**: 7.0 мм
Резьба d1: M5x0,8
Размеры L, L2** см. в таблице |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
|
|
|
