Стойки, фиксаторы и распорки межплатные

БА8.226.314-xx (ЮПИЯ.713361.002-xx) серия:
стандартные втулки развальцовочные (бонки)
со сквозной резьбой

Технология установки втулок развальцовочных (бонок)


Материал: сталь оцинкованная

  Возможно изготовление втулок развальцовочных (бонок) с размерами заказчика со сроком поставки около месяца при минимальном заказе 1000 шт.

BON серия втулок развальцовочных (бонок)

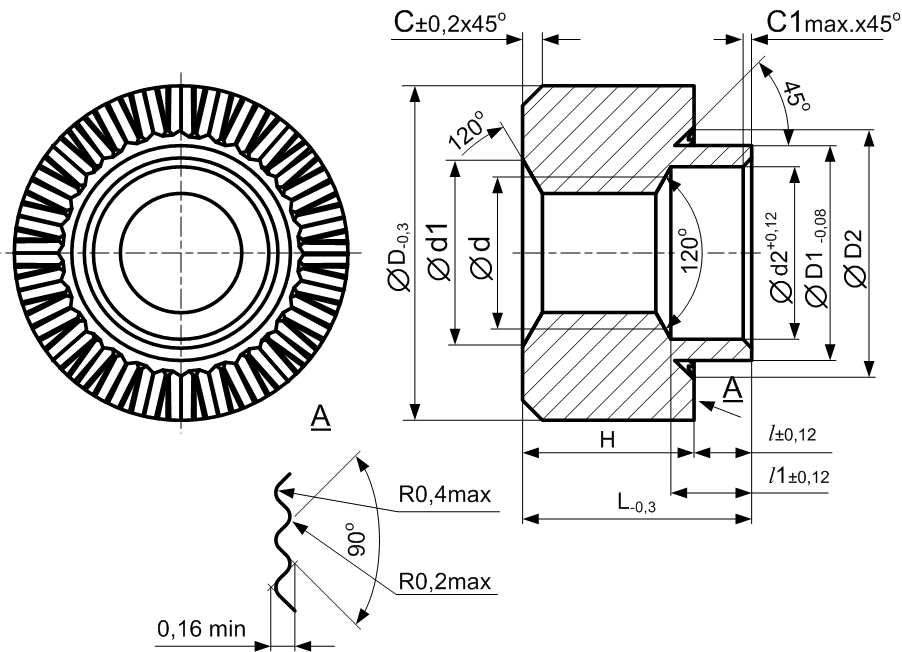

Код товара Марка Размеры, мм
d d1 d2 D D1 D2 l l1 L H
120735 БА8.226.314 (ЮПИЯ.713361.002) М2 2.0 2.2 5.0 3.0 3.6 1.0 1.7 3.8 2.8
120736 БА8.226.314-01 (ЮПИЯ.713361.002-01) М2 2.0 2.2 5.0 3.0 3.6 1.2 1.7 3.8 2.6
120737 БА8.226.314-02 (ЮПИЯ.713361.002-02) М2 2.0 2.2 5.0 3.0 3.6 1.6 1.7 3.8 2.2
120738 БА8.226.314-03 (ЮПИЯ.713361.002-03) М2 2.0 2.2 5.0 3.0 3.6 2.0 1.7 3.8 1.8
120739 БА8.226.314-04 (ЮПИЯ.713361.002-04) М2 2.0 2.2 5.0 3.0 3.6 2.5 2.0 4.0 1.5
120740 БА8.226.314-05 (ЮПИЯ.713361.002-05) М2,5 2.5 3.0 6.0 3.8 4.5 1.0 1.8 4.2 3.2
120741 БА8.226.314-06 (ЮПИЯ.713361.002-06) М2,5 2.5 3.0 6.0 3.8 4.5 1.2 1.8 4.2 3.0
120742 БА8.226.314-07 (ЮПИЯ.713361.002-07) М2,5 2.5 3.0 6.0 3.8 4.5 1.6 1.8 4.2 2.6
120743 БА8.226.314-08 (ЮПИЯ.713361.002-08) М2,5 2.5 3.0 6.0 3.8 4.5 2.0 1.8 4.2 2.2
120744 БА8.226.314-09 (ЮПИЯ.713361.002-09) М2,5 2.5 3.0 6.0 3.8 4.5 2.5 2.0 4.5 2.0
76073 БА8.226.314-10 (ЮПИЯ.713361.002-10) М3 3.0 3.6 7.0 4.5 5.3 1.2 2.0 4.8 3.6
120745 БА8.226.314-11 (ЮПИЯ.713361.002-11) М3 3.0 3.6 7.0 4.5 5.3 1.6 2.0 4.8 3.2
120746 БА8.226.314-12 (ЮПИЯ.713361.002-12) М3 3.0 3.6 7.0 4.5 5.3 2.0 2.0 4.8 2.8
120747 БА8.226.314-13 (ЮПИЯ.713361.002-13) М3 3.0 3.6 7.0 4.5 5.3 2.5 2.0 4.8 2.3
120748 БА8.226.314-14 (ЮПИЯ.713361.002-14) М3 3.0 3.6 7.0 4.5 5.3 3.0 2.5 5.3 2.3
120749 БА8.226.314-15 (ЮПИЯ.713361.002-15) М3 3.0 3.6 7.0 4.5 5.3 3.6 3.0 5.8 2.2
120750 БА8.226.314-16 (ЮПИЯ.713361.002-16) М4 4.0 4.5 8.5 5.6 6.5 1.6 2.5 6.0 4.4
120751 БА8.226.314-17 (ЮПИЯ.713361.002-17) М4 4.0 4.5 8.5 5.6 6.5 2.0 2.5 6.0 4.0
120752 БА8.226.314-18 (ЮПИЯ.713361.002-18) М4 4.0 4.5 8.5 5.6 6.5 2.5 2.5 6.0 3.5
120753 БА8.226.314-19 (ЮПИЯ.713361.002-19) М4 4.0 4.5 8.5 5.6 6.5 3.0 2.5 6.0 3.0
120754 БА8.226.314-20 (ЮПИЯ.713361.002-20) М4 4.0 4.5 8.5 5.6 6.5 3.6 3.0 6.5 2.9
120755 БА8.226.314-21 (ЮПИЯ.713361.002-21) М4 4.0 4.5 8.5 5.6 6.5 4.0 3.6 7.0 3.0
120756 БА8.226.314-22 (ЮПИЯ.713361.002-22) М4 4.0 4.5 8.5 5.6 6.5 4.5 4.0 7.5 3.0
120757 БА8.226.314-23 (ЮПИЯ.713361.002-23) М5 5.0 5.5 9.5 6.7 7.5 2.0 2.5 7.0 5.0
120758 БА8.226.314-24 (ЮПИЯ.713361.002-24) М5 5.0 5.5 9.5 6.7 7.5 2.5 2.5 7.0 4.5
120759 БА8.226.314-25 (ЮПИЯ.713361.002-25) М5 5.0 5.5 9.5 6.7 7.5 3.0 2.5 7.0 4.0
120760 БА8.226.314-26 (ЮПИЯ.713361.002-26) М5 5.0 5.5 9.5 6.7 7.5 3.6 3.0 7.5 3.9
120761 БА8.226.314-27 (ЮПИЯ.713361.002-27) М5 5.0 5.5 9.5 6.7 7.5 4.0 3.6 8.0 4.0
120762 БА8.226.314-28 (ЮПИЯ.713361.002-28) М5 5.0 5.5 9.5 6.7 7.5 4.5 4.0 8.5 4.0
120763 БА8.226.314-29 (ЮПИЯ.713361.002-29) Мб 6.0 6.5 11.0 7.5 8.5 2.5 3.0 8.5 6.0
120764 БА8.226.314-30 (ЮПИЯ.713361.002-30) Мб 6.0 6.5 11.0 7.5 8.5 3.0 3.0 8.5 5.5
120765 БА8.226.314-31 (ЮПИЯ.713361.002-31) Мб 6.0 6.5 11.0 7.5 8.5 3.6 3.0 8.5 4.9
120766 БА8.226.314-32 (ЮПИЯ.713361.002-32) Мб 6.0 6.5 11.0 7.5 8.5 4.0 3.0 8.5 4.5
120767 БА8.226.314-33 (ЮПИЯ.713361.002-33) Мб 6.0 6.5 11.0 7.5 8.5 4.5 3.6 9.0 4.5
120768 БА8.226.314-34 (ЮПИЯ.713361.002-34) Мб 6.0 6.5 11.0 7.5 8.5 5.0 4.0 9.5 4.5
120769 БА8.226.314-35 (ЮПИЯ.713361.002-35) М8 8.0 8.5 13.0 9.5 10.5 3.0 3.6 10.5 7.5
120770 БА8.226.314-36 (ЮПИЯ.713361.002-36) М8 8.0 8.5 13.0 9.5 10.5 3.6 3.6 10.5 6.9
120771 БА8.226.314-37 (ЮПИЯ.713361.002-37) М8 8.0 8.5 13.0 9.5 10.5 4.0 3.6 10.5 6.5
120772 БА8.226.314-38 (ЮПИЯ.713361.002-38) М8 8.0 8.5 13.0 9.5 10.5 4.5 3.6 10.5 6.0
120773 БА8.226.314-39 (ЮПИЯ.713361.002-39) М8 8.0 8.5 13.0 9.5 10.5 5.0 4.0 11.0 6.0



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
