Мощные дроссели для поверхностного монтажа

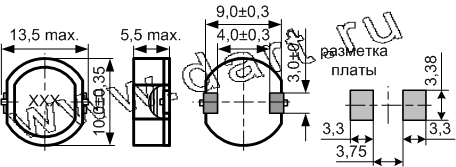

CSS075B серия экранированных мощных дросселей для поверхностного монтажа

CSS075B

серия экранированных мощных дросселей для поверхностного монтажа

CSS075B серия экранированных мощных дросселей для поверхностного монтажа

Наименование
Маркировка
Индуктивность, мкГн
Тестовая частота
Сопротивление постоянному току, мОм (max.)
Номинальный ток, А
CSS075B-100M
100
10
2,52 МГц
0,05
2,40
CSS075B-120M
120
12
2,52 МГц
0,06
2,30
CSS075B-150M
150
15
2,52 МГц
0,07
2,10
CSS075B-180M
180
18
2,52 МГц
0,08
1,90
CSS075B-220M
220
22
2,52 МГц
0,09
1,70
CSS075B-270M
270
27
2,52 МГц
0,10
1,60
CSS075B-330L
330
33
2,52 МГц
0,11
1,40
CSS075B-390L
390
39
2,52 МГц
0,13
1,30
CSS075B-470L
470
47
2,52 МГц
0,15
1,20
CSS075B-560L
560
56
2,52 МГц
0,19
1,10
CSS075B-680L
680
68
2,52 МГц
0,22
0,97
CSS075B-820L
820
82
2,52 МГц
0,30
0,88
CSS075B-101L
101
100
1 кГц
0,34
0,80
CSS075B-121L
121
120
1 кГц
0,38
0,73
CSS075B-151L
151
150
1 кГц
0,51
0,65
CSS075B-181L
181
180
1 кГц
0,57
0,60
CSS075B-221L
221
220
1 кГц
0,77
0,54
CSS075B-271L
271
270
1 кГц
0,89
0,49
CSS075B-331L
331
330
1 кГц
1,01
0,44
CSS075B-391L
391
390
1 кГц
1,42
0,41
CSS075B-471L
471
470
1 кГц
1,57
0,37

Примечания:

  • Допуски: M: ± 20%, L: ± 15%, K: ± 10%
  • Рабочая температура: : -25° C ... +85° C
  • Индуктивность измерена LCR-метром HP4284A
  • Сопротивление постоянному току измерено миллиомметром 502BC
  • Падение индуктивности не превышает 10% при номинальном токе или превышении температуры Δt<40° C
Упаковка
