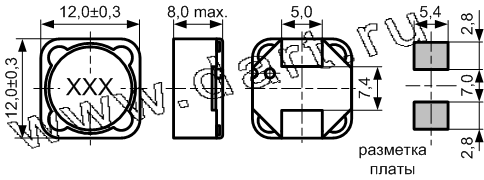

CSS127F
серия экранированных мощных дросселей для поверхностного монтажа |
|
Наименование |
Марки-ровка |
Индуктивность, мкГн |
Тестовая частота, кГц |
Сопротивление постоянному току, мОм (max.) |
Номиналь-ный ток, А |
CSS127F-1R2N |
1R2 |
1,2 +40% -20% |
100 |
0,0070 |
9,80 |
CSS127F-2R4N |
2R4 |
2,4 +40% -20% |
100 |
0,0115 |
8,00 |
CSS127F-3R5N |
3R5 |
3,5 +40% -20% |
100 |
0,0135 |
7,50 |
CSS127F-4R7N |
4R7 |
4,7 +40% -20% |
100 |
0,0158 |
6,80 |
CSS127F-6R1N |
6R1 |
6,1 +40% -20% |
100 |
0,0176 |
6,60 |
CSS127F-7R6N |
7R6 |
7,6 +40% -20% |
100 |
0,0200 |
5,90 |
CSS127F-100M |
100 |
10±20% |
1 |
0,0216 |
5,40 |
CSS127F-120M |
120 |
12±20% |
1 |
0,0243 |
4,90 |
CSS127F-150M |
150 |
15±20% |
1 |
0,0270 |
4,50 |
CSS127F-180M |
180 |
18±20% |
1 |
0,0392 |
3,90 |
CSS127F-220M |
220 |
22±20% |
1 |
0,0432 |
3,60 |
CSS127F-270M |
270 |
27±20% |
1 |
0,0459 |
3,40 |
CSS127F-330M |
330 |
33±20% |
1 |
0,0648 |
3,00 |
CSS127F-390M |
390 |
39±20% |
1 |
0,0729 |
2,75 |
CSS127F-470M |
470 |
47±20% |
1 |
0,1000 |
2,50 |
CSS127F-560M |
560 |
56±20% |
1 |
0,11 |
2,35 |
CSS127F-680M |
680 |
68±20% |
1 |
0,14 |
2,10 |
CSS127F-S20M |
820 |
82±20% |
1 |
0,16 |
1,95 |
CSS127F-101M |
101 |
100±20% |
1 |
0,22 |
1,70 |
CSS127F-121M |
121 |
120±20% |
1 |
0,25 |
1,60 |
CSS127F-151M |
151 |
150±20% |
1 |
0,28 |
1,42 |
CSS127F-181M |
181 |
180±20% |
1 |
0,35 |
1,30 |
CSS127F-221M |
221 |
220±20% |
1 |
0,39 |
1,16 |
CSS127F-271M |
271 |
270±20% |
1 |
0,56 |
1,06 |
CSS127F-331M |
331 |
330±20% |
1 |
0,64 |
0,95 |
CSS127F-391M |
391 |
390±20% |
1 |
0,70 |
0,98 |
CSS127F-471M |
471 |
470±20% |
1 |
0,98 |
0,79 |
CSS127F-561M |
561 |
560±20% |
1 |
1,07 |
0,73 |
CSS127F-681M |
681 |
680±20% |
1 |
1,46 |
0,67 |
CSS127F-821M |
821 |
820±20% |
1 |
1,64 |
0,60 |
Примечания:
-
Допуски: M: ± 20%, N: ± 30%
-
Рабочая температура: : -25° C ... +85° C
-
Индуктивность измерена LCR-метром HP4284A
-
Сопротивление постоянному току измерено миллиомметром 502BC
-
Падение индуктивности не превышает 25% при номинальном токе или превышении
температуры Δt<40° C
