Серия KAQ20-1225
Quadplex Isolated Power Supply For Relay Protection
 |
| Series No. |
KA |
AC/DC |
| Output Mode |
Q |
Quadplex |
| Output Power |
|
20W |
Primary Output
Voltage/Current |
|
5V/2A |
Secondary Output
Voltage/Current |
|
±12V/200mA
24V/200mA |
| EMI Filter Uni |
|
With EMI Filter Unit |
| Seal Packaging |
|
Horizontal Mounted |
| Output Isolation |
|
Isolation |
| Input Features |
Input voltage range |
285~455VAC 400~640VDC
(three-phase four-wire)
(Note:line voltage) |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin ~FG, Vout ~FG
2500VAC/min |
| Isolation resistance |
>100 MOm |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |

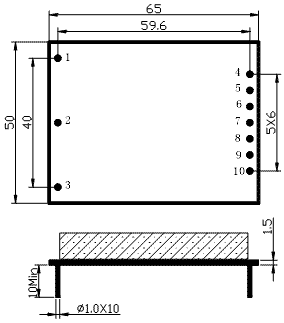

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Description |
FG |
N |
L |
-V1 |
+V1 |
-V2 |
COM |
+V2 |
-V3 |
-V3 |
|
|
|
|
|
