Инструменты и измерительные приборы / Измерительные приборы Maynuo

Измерительные приборы Maynuo
Программируемая электронная нагрузка постоянного тока
Серия М97

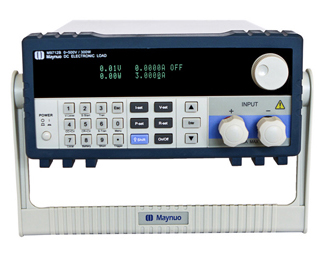

M9712B (0-15A/0-500V/300W)


Руководство
Технические характеристики

Параметры:

  • Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW
  • Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности
  • Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов
  • «Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры
  • Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения
  • Испытание батарей и функция короткого замыкания
  • Доступно динамическое тестирование и установка верхнего и нижнего края сигнала
  • Поддержка входа и выхода внешнего триггера
  • Вывод индикатора формы сигнала внешнего тока
  • Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных
  • Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке
  • Коммуникационный режим: RS232/RS485/USB.
  • Применение:

    Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п.

    Технические характеристики:

    Модель M9712B
    Входные параметры Мощность 300W
    Ток 0-15A
    Напряжение 0-500V
    Режим CC Диапазон 0-3A 0-15A
    Разрешение 0.1mA 1mA
    Погрешность 0.03%+0.05%FS 0.03%+0.05%FS
    Режим CV Диапазон 0.1-19.999V 0.1-500V
    Разрешение 1mV 10mV
    Погрешность 0.03%+0.02%FS 0.03%+0.05%FS
    Режим CR
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Диапазон 0.3-10K Oh 0.3-5K Oh
    Разрешение 16 bit 16 bit
    Погрешность 0.1%+0.1%FS 0.1%+0.1%FS
    Режим CW
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Диапазон 0-300W 0-300W
    Разрешение 1mW 10mW
    Погрешность 0.1%+0.1%FS 0.1%+0.1%FS
    Измерение напряжения Напряжение 0-19.999V 0-500V
    Разрешение 1mV 10mV
    Погрешность 0.015%+0.03%FS 0.015%+0.05%FS
    Измерение тока Ток 0-3A 0-15A
    Разрешение 0.01mA 0.1mA
    Погрешность 0.03%+0.05%FS 0.03%+0.08%FS
    Измерение мощности
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Мощность 100W 300W
    Разрешение 1mW 10mW
    Погрешность 0.1%+0.1%FS 0.1%+0.1%FS
    Испытание батареи Потребляемая мощность батареи: 0.1-150V;
    Макс. измерение: емкость=999AH;
    Разрешение=0.1mA;
    Диапазон тестирования=1S-16H
    Динамическое испытание Список переходов: 0-25kHZ; 2.5A/uS;
    T1&T2:60uS-999S;
    Погрешность: +15% отклонение+10% FS
    Время мягкого пуска тока 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS
    Погрешность: +15% отклонение+10%FS
    Короткое замыкание Ток(CC) =3.3A =18A
    Напряжение(CV)  0V
    Сопротивление(CR) =300mOh
    Температура Рабочая 0~40°C
    Нерабочая -10°C~70°C
    Размеры Ш*В*Г(мм) 214*108*365
    Вес кг 3.5
