Измерительные приборы Maynuo
Электронная нагрузка DC высокой мощности
Cерия М98

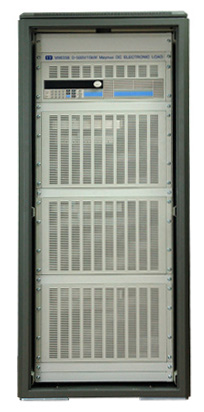

M9835 (0-500A/0-150V/15KW)


Технические характеристики

Электронная нагрузка постоянного тока серии М97 – это продукт нового поколения от компании Maynuo Electronical Co., оборудованный высокопроизводительными микросхемами, обладающий высокой скоростью, точностью и разрешением 0,1 мВ и 0,01 мА (основная погрешность 0,-3%, основная скорость нарастания тока 2,5 A/us). Серия М97 подходит для широкого ряда применений в бытовых устройствах (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания) в исследовательских и промышленных целях, на кораблях, в солнечных батареях, топливных отсеках и т.д.

Параметры:

  • Шесть режимов работы с высоким быстродействием: CC, CR, CV, CW, CC+CV, CR+CW
  • Защита от перепадов тока, напряжения, мощности, температуры, а также от смены полярности
  • Яркий ВЛД-экран с возможностью показа двух линий и четырех каналов
  • «Умная» система вентиляции: вентиляционная установка включается автоматически в зависимости от температуры
  • Установка времени плавного пуска, нагрузка на источник питания в зависимости от установленного значения напряжения
  • Испытание батарей и функция короткого замыкания
  • Доступно динамическое тестирование и установка верхнего и нижнего края сигнала
  • Поддержка входа и выхода внешнего триггера
  • Вывод индикатора формы сигнала внешнего тока
  • Поддержка удаленной стабилизации напряжения и хранения нескольких типов данных
  • Самотестирование при включении питания, калибровка программного обеспечения, стандартное крепление в стойке
  • Коммуникационный режим: RS232/RS485/USB.
  • Применение:

    Бытовые устройства (зарядные устройства и батареи для мобильных телефонов, аккумуляторы для электронных транспортных средств, импульсные источники питания, линейные источники питания), научно-исследовательские институты, электронная аппаратура подвижных объектов, авиация и космонавтика, корабли, солнечные батареи, топливные отсеки и т.п.

    Технические характеристики:

    Модель M9835
    Входные параметры Мощность 15KW
    Ток 0-500A
    Напряжение 0-150V
    Режим CC Диапазон 0-50A 0-500A
    Разрешение 1mA 10mA
    Погрешность 0.1%+0.05%FS 0.15%+0.2%FS
    Режим CV Диапазон 0.1-19.999V 0.1-150V
    Разрешение 1mV 10mV
    Погрешность 0.03%+0.02%FS 0.03%+0.02%FS
    Режим CR
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Диапазон 0.03-10K Oh 0.03-5K Oh
    Разрешение 16 bit 16 bit
    Погрешность 0.1%+0.1%FS 0.2%+0.15%FS
    Режим CW
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Диапазон 0-7500W 0-15KW
    Разрешение 10mW 100mW
    Погрешность 0.1%+0.1%FS 0.2%+0.15%FS
    Измерение напряжения Напряжение 0-19.999V 0-150V
    Разрешение 1mV 10mV
    Погрешность 0.015%+0.03%FS 0.015%+0.03%FS
    Измерение тока Ток 0-50A 0-500A
    Разрешение 1mA 10mA
    Погрешность 0.1%+0.05%FS 0.15%+0.2%FS
      Измерение мощности
    (Входное значение напряжения и тока
    >=10% полномасштабного измерения)
    Мощность 100W 15KW
    Разрешение 1mW 10mW
    Погрешность 0.1%+0.1%FS 0.2%+0.15%FS
    Испытание батареи Потребляемая мощность батареи: 0.1-150V;
    Макс. измерение: емкость=999AH;
    Разрешение=0.1mA;
    Диапазон тестирования=1S-16H
    Динамическое испытание Список переходов: 0-25kHZ; 5A/uS;
    T1&T2:60uS-999S;
    Погрешность: +15% отклонение+10%FS
    Время мягкого пуска тока 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500ms;1000mS
    Погрешность: +15%  отклонение+10%FS
    Короткое замыкание Ток(CC) =55A =550A
    Напряжение(CV)  0V
    Сопротивление(CR) =5mOh
    Температура Рабочая 0~40°C
    Нерабочая -10°C~70°C
    Размеры Ш*В*Г(мм) 700*1880*700
    Вес кг 300
