Оптоэлектронные приборы / Светодиоды / Повышенной яркости/

Для поверхностного монтажа

Система обозначений ЧИП светодиодов

Параметры измерены при IF=20 мА, Tокр=25°C

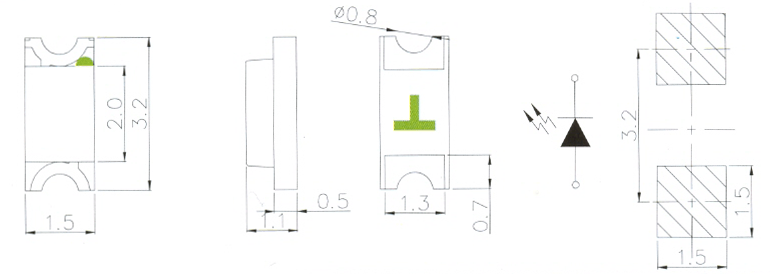

BT11-21xxx/TR8 серия: 1206 SMD с встроенной линзой

BT11-21xxx/TR8 серия: 1206 SMD с встроенной линзой, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка

Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT11-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 3 80 120 20
BT11-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 6 300 500
BT11-21 VGC/TR8 GaP зеленый 571 2,1 2,4 - 20 80
BT11-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 4 55 160
BT11-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 4 40 160

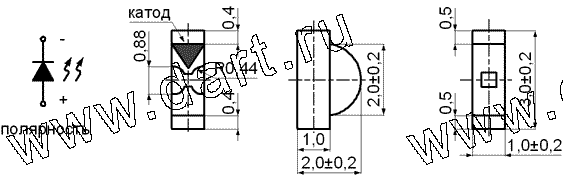

BT12-21xxx/TR8 серия: SMD с боковым излучением и встроенной линзой

BT12-21xxx/TR8 серия: SMD с боковым излучением и встроенной линзой, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT12-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 2 80 120 120
BT12-21 UBGC/TR8 InGaN/Sic изумрудно-зеленый 505 3,5 4,3 4 150 450
BT12-21 VGC/TR8 GaP зеленый 571 2,1 2,4 - 20 80
BT12-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 3 55 160
BT12-21 SURC/S530-A2/TR8 AlGaInP красный 624 2,0 2,4 3 40 160
BT12-21 UWC/TR8 GAN белый - 3,6 4,0 - 200 600

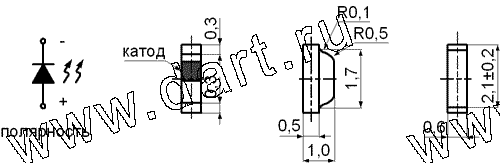

BT12-215xxx/TR8 серия: SMD с боковым излучением и встроенной линзой

BT12-215xxx/TR8 серия: SMD с боковым излучением и встроенной линзой, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка

Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT12-215 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 2 40 80 130
BT12-215 UBGC/TR8 InGaN/Sic изумрудно-зеленый 505 3,5 4,3 4 150 300
BT12-215 VGC/TR8 GaP зеленый 571 2,1 2,4 - 20 80
BT12-215 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 3 50 120
BT12-215 SURC/S530-A2/TR8 AlGaInP красный 624 2,0 2,4 3 50 160
BT12-215 UWC/TR8 GAN белый - 3,6 4,0 - 150 300



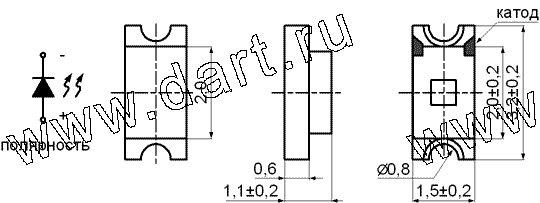

BT15-21xxx/TR8 серия: 1206 SMD

BT15-21xxx/TR8 серия: 1206 SMD, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT15-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 1 36 90 130
BT15-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 3 300 500
BT15-21 VGC/TR8 GaP зеленый 571 2,1 2,4 - 20 80
BT15-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 2 55 70
BT15-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 2 36 120
BT15-21 UWC/TR8 GAN белый - 3,6 4,0 - 160 480
BT15-21 UPC/TR8 GAN пурпурный - 3,6 4,0 - 200 400



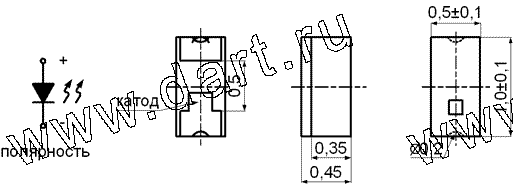

BT16-213xxx/TR8 серия: 0402 SMD

BT16-213xxx/TR8 серия: 0402 SMD, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT16-213 UYC/S530-A2/TR8 AlGaInP желтый 589   2,0 2,4 2 15 38
BT16-213 SURC/S530-A2/TR8 AlGaInP свежий красный 624 прозрачная 2,0 2,4 2 15 36 120
BT16-213 UWC/TR8 GAN белый -   3,6 4,0 - 100 160



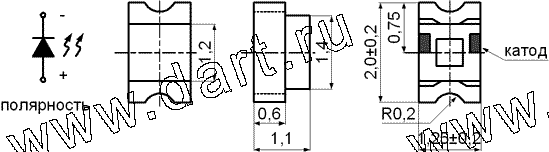

BT17-21xxx/TR8 серия: 0805 SMD

BT17-21xxx/TR8 серия: 0805 SMD, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT17-21 UBC/C430/TR8 InGaN/SiC синий 430 прозрачная 3,5 4,3 1 20 50 140
BT17-21 UBC/C470/TR8 GaN синий 470 3,5 4,3 3 55 100
BT17-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 4 180 420
BT17-21 VGC/TR8 GaP желто-зеленый 571 2,1 2,4 - 20 80
BT17-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 3 55 90
BT17-21 UYOC/S530-A2/TR8 AlGaInP янтарный 605 2,0 2,4 3 100 160
BT17-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 3 36 120
BT17-21 UWC/TR8 GaN белый - 3,6 4,0 - 180 320
BT17-21 UPC/TR8 GaN пурпурный - 3,6 4,0 - 200 300



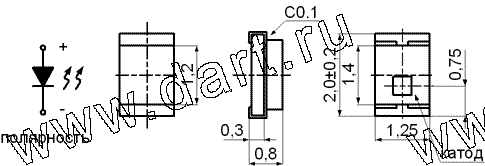

BT17-215xxx/TR8 серия: 0805 SMD, 0,6 мм высота, плоская вершина

BT17-215xxx/TR8 серия: 0805 SMD, 0,6 мм высота, плоская вершина, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT17-215 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 1 36 120 130
BT17-215 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 3 150 320
BT17-215 VGC/TR8 GaP желто-зеленый 571 2,1 2,4 - 20 60
BT17-215 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 2 60 140
BT17-215 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 - 30 120
BT17-215 UWC/TR8 GaN белый - 3,6 4,0 - 180 360



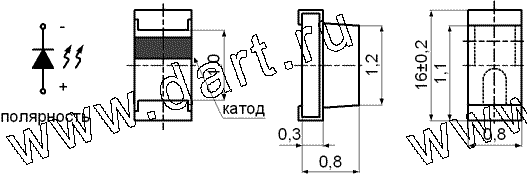

BT19-21xxx/TR8 серия: 0603 SMD, 0,8 мм высота, плоская вершина

BT19-21xxx/TR8 серия: 0603 SMD, 0,8 мм высота, плоская вершина, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT19-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 1,0 30 90 100
BT19-21 SUBC/TR8 GaN синий 470 3,5 4,3 2,0 25 40
BT19-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 3,0 180 400
BT19-21 VGC/TR8 GaP желто-зеленый 571 2,1 2,4   50 80
BT19-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 2,0 50 160
BT19-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 2,0 36 80
BT19-21 UWC/TR8 GaN белый   3,6 4,0   200 400



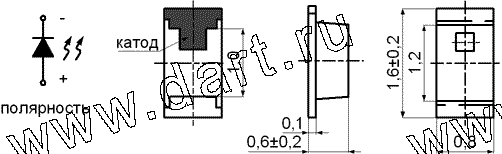

BT19-215xxx/TR8 серия: плоская вершина

BT19-215xxx/TR8 серия: плоская вершина, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT19-215 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 1,0 36 90 120
BT19-215 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 3,0 180 400
BT19-215 VGC/TR8 GaP желто-зеленый 571 2,1 2,4 - 20 80
BT19-215 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 2,0 50 160
BT19-215 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 2,0 36 80
BT19-215 UWC/TR8 GaN белый   3,6 4,0 - 200 400

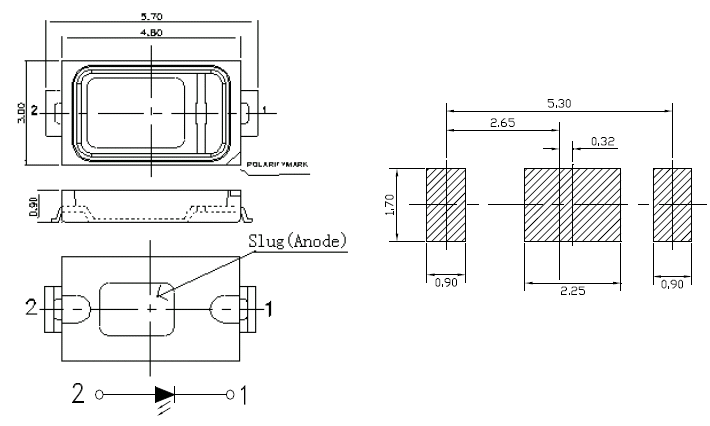

BL-A-5730D20W-S: SMD 5730


Марка

Материал
Цвет
излучения
Линза
Доминантная
длина волны, nm
при 150 мА
тип.
Сила света, мкд
при 150 мА
тип.
Прямое напряжение, В
при 150 мА
Угол
излучения
2q1/2
тип.
макс.
BL-A-5730D20W-S
InGaN
Холодный
белый
Желтая
диффузная
x=0,32 y=0,31
8500...11500
3,2
3,5
120

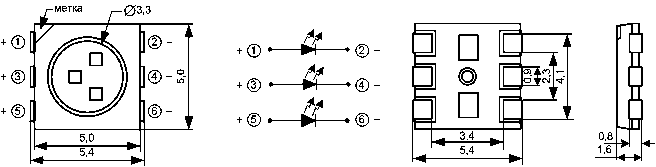

BT67-2301 (5050 = 5x5 мм) серия: SMD 5050

BT67-2301 (5050 = 5x5 мм) серия: SMD, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка

Материал
Цвет
излучения
Линза
Доминантная
длина волны, nm
при 20 мА
тип.
Сила света, мкд
при 20 мА
тип.
Прямое напряжение, В
при 20 мА
Угол
излучения
2q1/2
тип.
макс.
BT61-2301 SURSURSURC(S)
AIGalnP
свежий красный
Прозрачная
624
220x3
2
2,4
130
BT61-2301 UYOUYOUYOC(S)
AIGalnP
янтарный
Прозрачная
605
220x3
2
2,4
130
BT61-2301 UYUYUYC(S)
AIGalnP
желтый
Прозрачная
589
260x3
2
2,4
130
BT61-2301 SYGSYGSYGC(S)
AIGalnP
желто-зеленый
Прозрачная
572
60x3
2
2,4
130
BT61-2301 UBGUBGUBGC(S)
AIGalnP
Чисто-зеленый
Прозрачная
525
580x3
3,2
3,6
130
BT61-2301 UBUBUBC(S)
InGaN
синий
Прозрачная
468
280x3
3,2
3,6
130
BT61-2301 UPUPUPC(S)
InGaN
пурпурный
Прозрачная
405(Ap)
10x3
3,2
3,6
120
BT61-2301 UWUWUWC(S)
AIGalnP
Холодный
белый
Желтая
диффузная
x=0,28 y=0,28
2130x3
3,2
3,6
130
BT61-2301 UWUWUWAC(S)
InGaN
Теплый белый
Желтая
диффузная
x=0,42 y=0,43
2000x3
3,2
3,6
130
BT61-2301 UFUFUFD(S)
InGaN
Розовый
Розовая
диффузная
x=0,38 y=0,18
250x3
3,2
3,6
120

BT99-2160 серия: PLCC 020 с боковым излучением

PLCC020
Марка

Материал
Цвет
излучения
Линза
Доминантная
длина волны, nm
при 20 мА
тип.
Сила света, мкд
при 20 мА
тип.
Прямое напряжение, В
при 20 мА
Угол
излучения
2q1/2
тип.
макс.
BT99-2160SURC(S)
AIGalnP
свежий красный
Прозрачная
624
220
2
2,4
110
BT99-2160UYOC(S)
AIGalnP
янтарный
Прозрачная
605
220
2
2,4
120
BT99-2160UYC(S)
AIGalnP
желтый
Прозрачная
589
220
2
2,4
120
BT99-2160SYGC(S)
AIGalnP
желто-зеленый
Прозрачная
572
60
2
2,4
110
BT99-2160UBGC(S)
InGaN
Чисто-зеленый
Прозрачная
525
650
3,2
3,6
120
BT99-2160UBC(S)
InGaN
синий
Прозрачная
468
220
3,2
3,6
110
BT99-2160UPC(S)
InGaN
пурпурный
Прозрачная
405(Ap)
8
3,2
3,6
120
BT99-2160UWC(S)
InGaN
Холодный
белый
Желтая
диффузная
x=0,28 y=0,28
1500
3,2
3,6
110
BT99-2160UWAC(S)
InGaN
Теплый белый
Желтая
диффузная
x=0,42 y=0,43
1400
3,2
3,6
120
BT99-2160UFD(S)
InGaN
Розовый
Розовая
диффузная
x=0,38 y=0,18
220
3,2
3,6
120


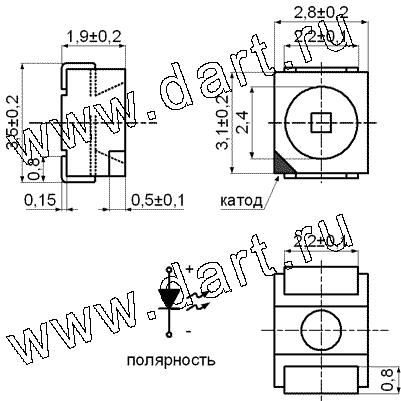

BT67-21xxx/TR8 серия: SMD 3528



BT67-21xxx/TR8 серия: SMD, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT67-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 2 80 160 120
BT67-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 6 300 800
BT67-21 VGC/TR8 GaP желто-зеленый 571 2,1 2,4 - 15 25
BT67-21 UGC/TR8 GaP желто-зеленый 571 2,1 2,4 - 40 80
BT67-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 4 60 180
BT67-21 UYOC/S530-A2/TR8 AlGaInP янтарный 605 2,0 2,4 4 100 200
BT67-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 4 80 200
BT67-21 UWC/TR8 GaN белый - 3,6 4,0 - 200 700



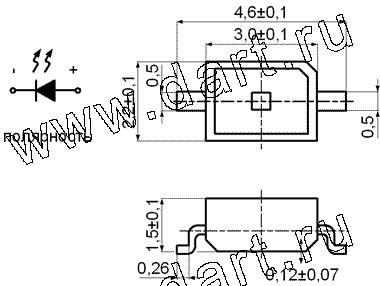

BT93-21xxx/TR8 серия: SMD c рефлектором

BT93-21xxx/TR8 серия: SMD c рефлектором, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал
Цвет излучения
Длина волны lD, nm
Линза
VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT93-21 UBC/C470/TR8 InGaN/SiC синий 470 прозрачная 3,5 4,3 2 30 80 130
BT93-21 UBGC/TR8 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 5 140 270
BT93-21 VGC/TR8 GaP желто-зеленый 571 2,1 2,4   15 25
BT93-21 UGC/TR8 GaP желто-зеленый 571 2,1 2,4   60 120
BT93-21 UYC/S530-A2/TR8 AlGaInP желтый 589 2,0 2,4 3 40 120
BT93-21 UYOC/S530-A2/TR8 AlGaInP янтарный 605 2,0 2,4 3 40 80
BT93-21 SURC/S530-A2/TR8 AlGaInP свежий красный 624 2,0 2,4 3 60 120



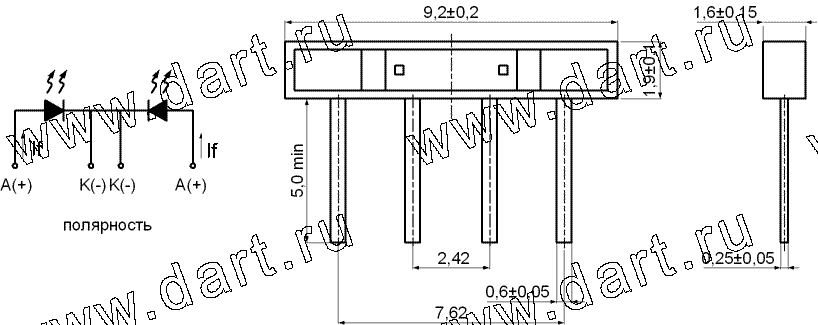

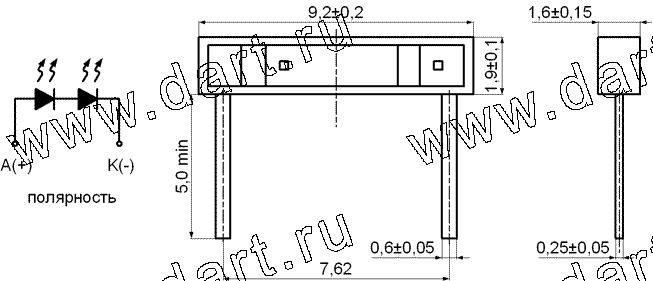

BT94-22 серия: светодиоды высокоэффективные c рефлектором

BT94-22 серия: светодиоды высокоэффективные c рефлектором, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT94-22 UBC/C470 InGaN/SiC синий 470 молочная 7 9 2 27 34 130
BT94-22 UBGC InGaN/SiC изумрудно-зеленый 505 7 9 8 77 133
BT94-22 VGC GaP желто-зеленый 571 2 2   22 35
BT94-22 UYC/S530-A2 AlGaInP желтый 589 4 5 6 38 94
BT94-22 UYOC/S530-A2 AlGaInP янтарный 605 4 5 6 38 94
BT94-22 SURC/S530-A2 AlGaInP свежий красный 624 4 5 5 38 91



BT94-22 серия: светодиоды высокоэффективные c рефлектором

BT94-22 серия: светодиоды высокоэффективные c рефлектором, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT94-22 UBC/C470/S2 InGaN/SiC синий 470 молочная 3,5 4,3 2 24 30 130
BT94-22 UBGC/S2 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 5 46 79
BT94-22 VGC/S2 GaP желто-зеленый 571 2,1 2,4   22 35
BT94-22 UYC/S530-A2/S2 AlGaInP желтый 589 2,0 2,4 3 22 56
BT94-22 UYOC/S530-A2/S2 AlGaInP янтарный 605 2,0 2,4 3 22 56
BT94-22 SURC/S530-A2/S2 AlGaInP свежий красный 624 2,0 2,4 3 22 54



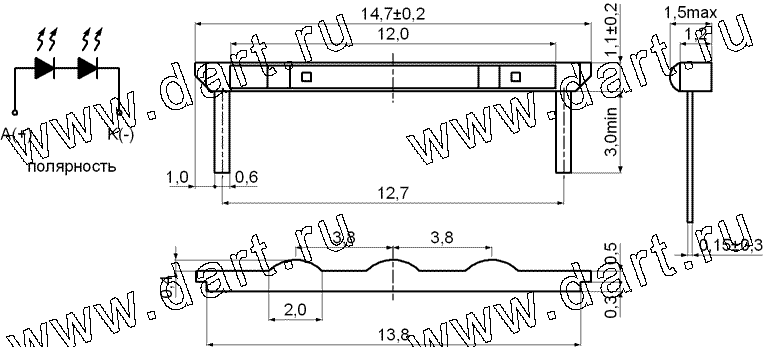

BT96-22 серия: светодиоды высокоэффективные c рефлектором

BT96-22 серия: светодиоды высокоэффективные c рефлектором, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT96-22 UBC/C470 InGaN/SiC синий 470 прозрачная 7,0 8,6 2 21 26 145
BT96-22 UBGC InGaN/SiC изумрудно-зеленый 505 7,0 8,6 6 26 97
BT96-22 VGC GaP желто-зеленый 571 2,1 2,4 - 20 30
BT96-22 UGC GaP желто-зеленый 571 2,1 2,4 - 25 40
BT96-22 UYC/S530-A2 AlGaInP желтый 589 4,0 4,8 4 27 68
BT96-22 UYOC/S530-A2 AlGaInP янтарный 605 4,0 4,8 4 27 68
BT96-22 SURC/S530-A2 AlGaInP свежий красный 624 4,0 4,8 4 27 66



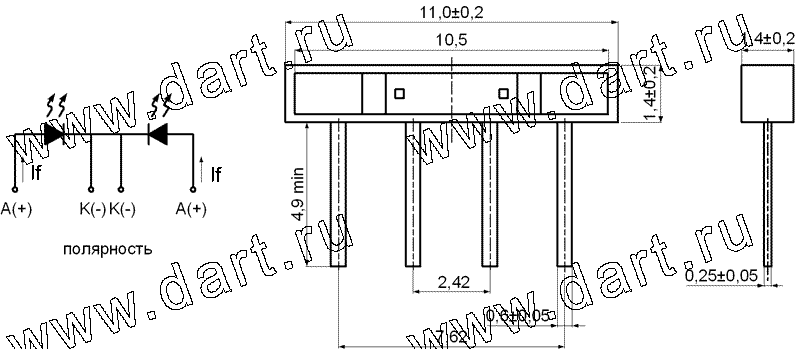

BT97-22 серия: светодиоды высокоэффективные c рефлектором

BT97-22 серия: светодиоды высокоэффективные c рефлектором, ЧИП светодиоды повышенной яркости для поверхностного монтажа
Марка
Материал Цвет излучения Длина волны lD, nm Линза VF (V) при IF=20мА Iv mcd
при
IF=2мА
при
IF=10мА
Угол излучения 2q1/2
тип. макс. тип. мин. тип.
BT97-22 UBC/C470/S2 InGaN/SiC синий 470 прозрачная 3,5 4,3 2 25 32 145
BT97-22 UBGC/S2 InGaN/SiC изумрудно-зеленый 505 3,5 4,3 5 44 75
BT97-22 VGC/S2 GaP желто-зеленый 571 2,1 2,4   10 16
BT97-22 UYC/S530-A2/S2 AlGaInP желтый 589 2,0 2,4 3 21 53
BT97-22 UYOC/S530-A2/S2 AlGaInP янтарный 605 2,0 2,4 3 21 53
BT97-22 SURC/S530-A2/S2 AlGaInP свежий красный 624 2,0 2,4 3 21 52




  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
