SMD 0603 SIDE: светодиоды для поверхностного монтажа
с боковым излучением



SMD 0603 SIDE: светодиоды для поверхностного монтажа
с боковым излучением

BT27-2101 SURC
1 2

1) серия
2) цвет излучения:
     SURC - красный
     UYOC - оранжевый
     UYC - желтый
     SYGC - зеленый 572 нм
     UBGC - зеленый 525 нм
     UBC - синий
     UPC - фиолетовый
     UWC - белый X=0,29 Y=0,28
     UWAC - теплый белый X=0,42 Y=0,43
     UFD - розовый X=0,38 Y=0,18

Светодиоды SMD типоразмера 0603 применяются в малогабаритной аппаратуре и мобильных телефонах для подсветки дисплеев.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT27-2101 серия:

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
122460 BT27-2101SURC красный AIGalnP прозрачный 624 100 2,0 2,4
122461 BT27-2101UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
122462 BT27-2101UYC желтый AIGalnP прозрачный 589 120 2,0 2,4
122463 BT27-2101SYGC зеленый AIGalnP прозрачный 572 40 2,0 2,4
122464 BT27-2101UBGC зеленый InGaN прозрачный 525 400 3,2 3,6
122465 BT27-2101UBC синий InGaN прозрачный 468 100 3,2 3,6
122466 BT27-2101UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
122467 BT27-2101UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122468 BT27-2101UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122469 BT27-2101UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 80 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

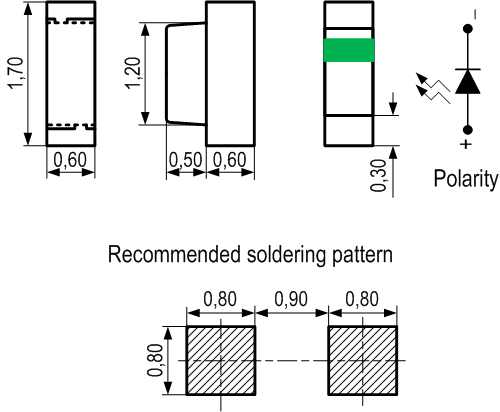

Размеры корпуса и монтажных площадок на плате, мм:
SMD 0603 SIDE: светодиоды для поверхностного монтажа
с боковым излучением
