SMD 1206 TOP: светодиоды для поверхностного монтажа
с верхним излучением



SMD 1206 TOP: светодиоды для поверхностного монтажа
с верхним излучением

BT15-2102 SURC
1 2

1) серия:
     BT17-2102 - высота 1,1 мм
     BT17-21 - высота 1,1 мм
2) цвет излучения:
     SURC - красный
     UYOC - оранжевый
     UYC - желтый
     SYGC - зеленый 572 нм
     UBGC - зеленый 525 нм
     UBC - синий
     UPC - фиолетовый
     UWC - белый X=0,29 Y=0,28
     UWAC - теплый белый X=0,42 Y=0,43
     UFD - розовый X=0,38 Y=0,18

Светодиоды SMD типоразмера 1206 широко применяются в малогабаритной аппаратуре различного назначения

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT15-2102 серия (высота 1,1 мм):

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
54117 BT15-2102SURC красный AIGalnP прозрачный 624 100 2,0 2,4
55919 BT15-2102SURC-HHH красный AIGalnP прозрачный 620-625 140-180 2,0 2,4
54118 BT15-2102UYOC оранжевый AIGalnP прозрачный 605 120 2,0 2,4
35207 BT15-2102UYC желтый InGaN прозрачный 589 120 2,0 2,4
35378 BT15-2102SYGC зеленый InGaN прозрачный 572 40 2,0 2,4
56321 BT15-2102UBGC зеленый InGaN прозрачный 525 450 3,2 3,6
64647 BT15-2102UBC синий InGaN прозрачный 468 100 3,2 3,6
122426 BT15-2102UPC фиолетовый InGaN прозрачный 405(lp)* 5 3,2 3,6
122427 BT15-2102UWC белый InGaN желтый диффузный X=0,29 Y=0,28 450 3,2 3,6
122428 BT15-2102UWAC теплый белый InGaN желтый диффузный X=0,42 Y=0,43 400 3,2 3,6
122429 BT15-2102UFD розовый InGaN розовый диффузный X=0,38 Y=0,18 100 3,2 3,6

BT15-21 серия (высота 1,1 мм):

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
25371 BT15-21SURC красный AIGalnP прозрачный 624 36-120 2,0 2,4
87216 BT15-21UYC желтый AIGalnP прозрачный 590 80 2,0 2,4
36344 BT15-21UGC зеленый InGaN прозрачный 525 500 3,2 3,6
35208 BT15-21UFDA3 фиолетовый InGaN прозрачный 405(lp)* 35-45 3,2 3,6
25373 BT15-21UWC белый InGaN прозрачный X=0,29 Y=0,28 160-480 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

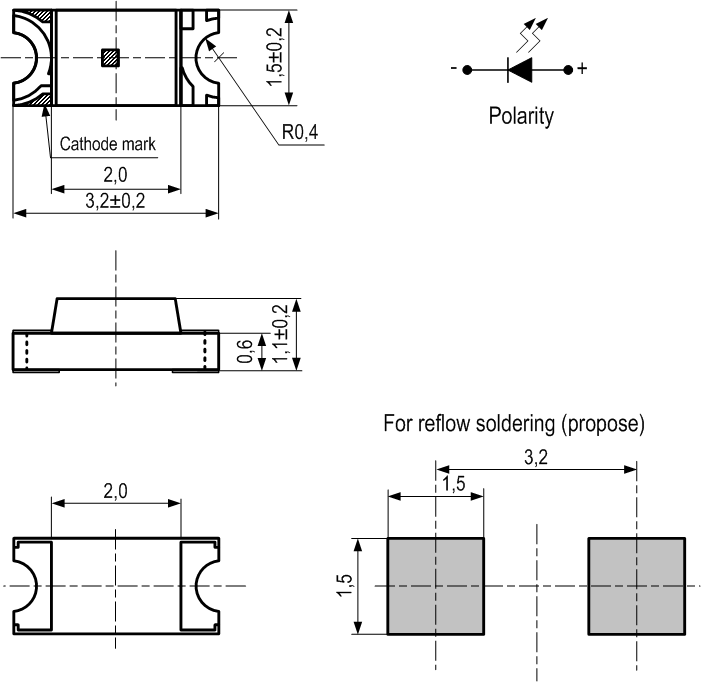

Размеры корпуса и монтажных площадок на плате, мм:
